Cette notice permet de faire, la mise en service d'un automatisme 770 posé dans les règles de l'art.

Pour des explications complémentaires veuillez consulter la notice complète .

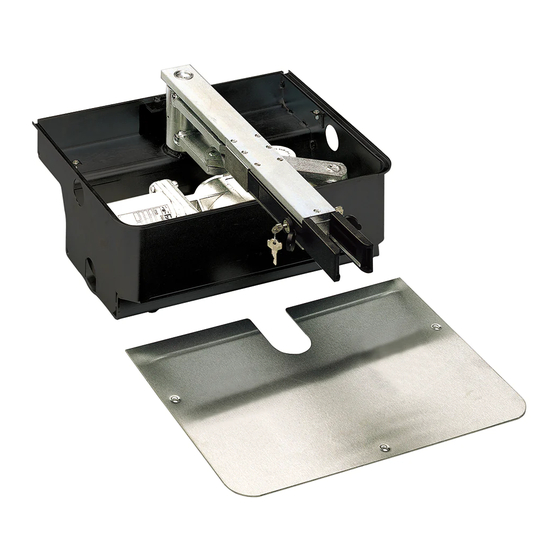

Opérateur 770***Platine E024S ***Récepteur et télécommande FDS

Installation caisson

Raccordements opérateur

Drainage caisson

ø50

NOTICE SIMPLIFIEE POWER KIT

C âble B asse Tension

C âble 3x05m m ² (ex sélecteur clé)

C âble 0,5m m ² (C ellules,...)

C âble 2x1,5m m ² + RG 58 (si antenne)

C âble 2x2,5m m ² (opérateur)

Modèle 770

Page /4

PLAN DE CABLAGE

C âble d'A lim entation

C âble 3G 1,5m m ² - A lim entation

Page 1 NOTICE SIMPLIFIEE POWER KIT Modèle 770 Cette notice permet de faire, la mise en service d’un automatisme 770 posé dans les règles de l’art. Pour des explications complémentaires veuillez consulter la notice complète . Opérateur 770***Platine E024S ***Récepteur et télécommande FDS PLAN DE CABLAGE C âble B asse Tension...
Page 2 NOTICE SIMPLIFIEE POWER KIT Modèle 770 PHOTOCELLULES BRANCHEMENT DES MOTEURS M1 Ouvre en 1 M2 Ouvre en 2 ème CONNEXION RECEPTEUR RADIO XF FDS BRANCHEMENT CLIGNOTANT Opération à faire hors tension CONFIGURATION MOTEUR/FORCE BRANCHEMENT SECTEUR Attention au sens de lecture...
Page 3 NOTICE SIMPLIFIEE POWER KIT Modèle 770 APPRENTISSAGE DE LA COURSE « SETUP » Positionner manuellement le portail à 45° Appuyer sur le bouton « SETUP » jusqu'à l’allumage fixe des voyants « SETUP » A et B et Relâcher aussitôt! Le portail doit effectuer une manœuvre d’ouverture puis de...
Page 4 NOTICE SIMPLIFIEE POWER KIT Modèle 770 PROGRAMMATION DE LA TELECOMMANDE OUVERTURE TOTALE - Sur la platine électronique, appuyer sur LOGIC et en maintenant cette touche enfoncée appuyer sur SETUP. SPEED (La LED « » clignote, Relâcher les touches) LOGIC - Appuyer sur la 1ere télécommande et relâcher le bouton à...
