Raccordement
Par souci de clarté, les schémas réalisés sont à retenir dans leur principe.
N'y figurent pas les protections et autres accessoires exigés par les normes.
La norme UTE C15-100 et les règles de l'art doivent être respectées.
Il est nécessaire que les appareils connectés ou environnants ne créent pas de
perturbations trop fortes (directives CEE 89/336).

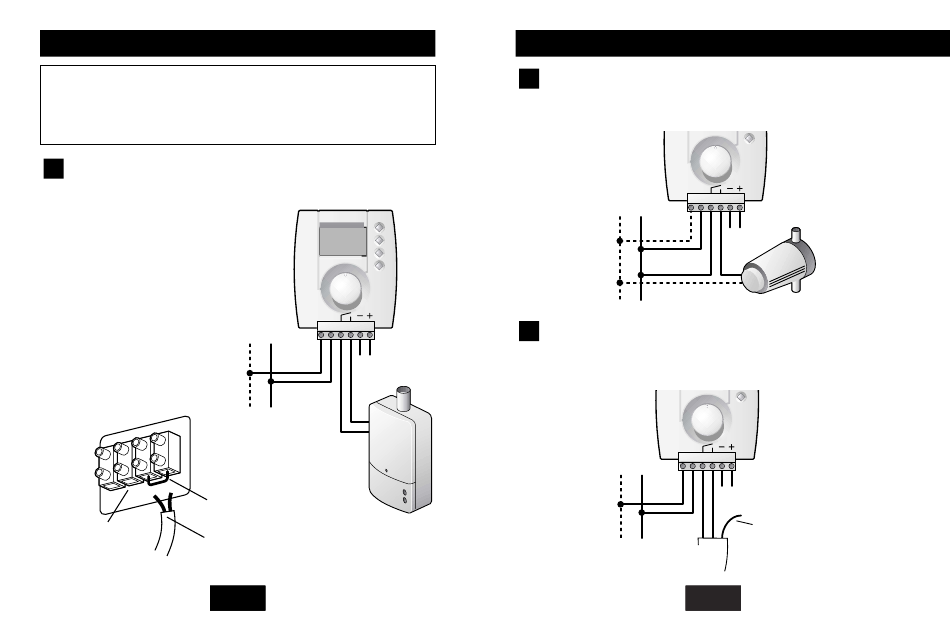

Chaudière avec entrée thermostat
ou remplacement d'un thermostat à 2 fils
Si nécessaire, supprimez
le shunt (fil électrique)
reliant les deux bornes de
l'entrée thermostat.
Si la chaudière possède
une entrée horloge, ne la
confondez pas avec l'en-
trée thermostat.
Exemple de bornier
de chaudière
supprimer
le shunt
ne pas confondre
avec l'entrée horloge
fils à raccorder
(sur certains modèles
au thermostat
de chaudière)
Boîtier
d'ambiance
N L
1
2
3 4 5 6
N
L
Bus
Entrée thermostat
de la
chaudière
- 4 -
Raccordement
Chaudière sans entrée thermostat
Si la chaudière ne possède pas d'entrée thermostat, vous
pouvez commander directement le circulateur de la chaudière.
N L
1
N
L
Circulateur
Remplacement d'un thermostat à 3 fils
Si l'ancien thermostat est raccordé à la terre (fil vert/jaune)
ou possède une résistance anticipatrice, supprimez le fil
correspondant.
N L
1
2
N
L
fils de l'ancien
thermostat
2
3 4 5 6
Bus
3 4 5 6
Bus
fil à supprimer :
- résistance anticipatrice
- raccordement à la
terre (fil vert/jaune)
- 5 -
