TYBOX
Thermostat programmable

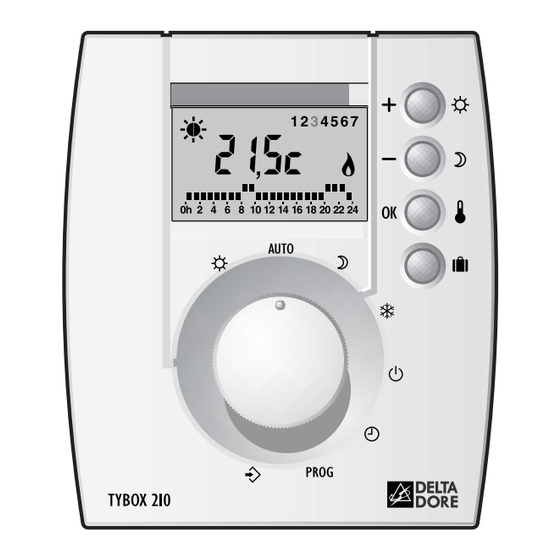

TYBOX 200 - Journalier - Réf. : 6050229
TYBOX 210 - Hebdomadaire - Réf. : 6050230
Guide d'installation
Sommaire
Choix de l'emplacement . . . . . . . . . . . . . . . . . . . p 2
Fixation du boîtier . . . . . . . . . . . . . . . . . . . . . . . p 3
Raccordement . . . . . . . . . . . . . . . . . . . . . . . . p 4 à 6
Mise à l'heure . . . . . . . . . . . . . . . . . . . . . . . . . . . p 7
Configuration . . . . . . . . . . . . . . . . . . . . . . . p 7 à 10
Tableau de diagnostic . . . . . . . . . . . . . . . . . . . . p 10
Caractéristiques techniques
• Alimentation 230V, 50 Hz, +/-10%
• Isolement classe II
• Consommation : 0,5 VA
• Sortie contact sec 2A, 230V
• Liaison bus avec l'option TYPHONE 500 : câble électrique
isolé type 1,5
2
, longueur maxi. 30 m
• Sauvegarde de l'horloge en cas de coupure secteur :
2h (par condensateur)
• Température de stockage : -10°C à +70°C
• Température de fonctionnement : 0°C à +40°C
• Dimensions : LxHxP = 82 x 94 x 53 mm
• Indice de protection : IP 30
• Classement au feu : V0
- 1 -
