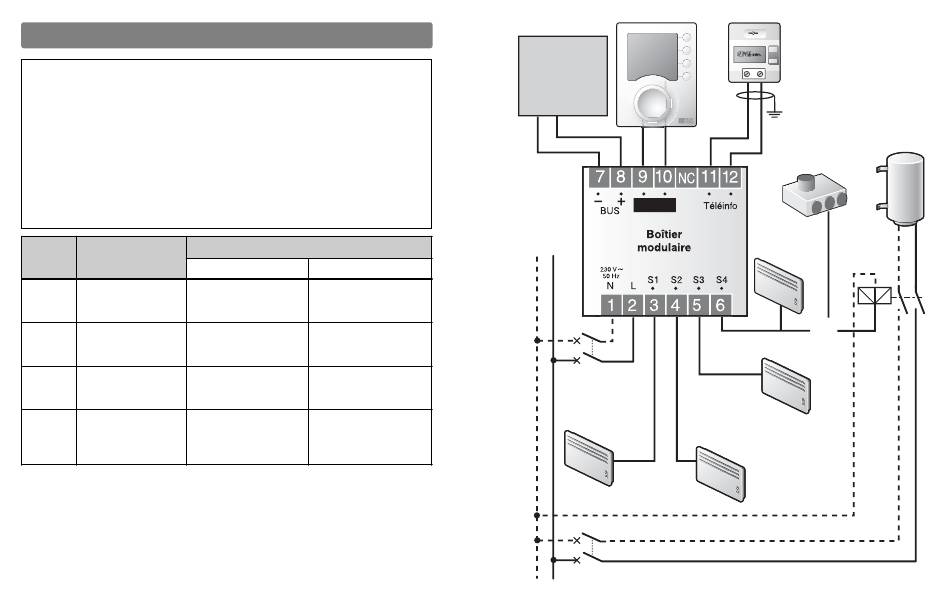

Raccordement

ATTENTION : les liaisons BUS et BUS A ne sont pas
isolées du secteur. Pour éviter toute confusion lors du
raccordement, il est recommandé d'utiliser du câble
électrique isolé de 1,5 mm
de couleur bien différente que celle utilisée pour l'ali-
mentation de l'appareil.
Ne pas confondre les liaisons BUS et BUS A.
La liaison BUS A n'est pas polarisée.
CALYBOX
Sortie
220 et 420
Config 1-04 = 0 ou 2
Convecteurs
S1
zone 1
Convecteurs
S2
zone 1
Convecteurs
S3
zone 2
Convecteurs
S4 (1) zone 2 ou ECS* ou SVN*
ECS* ou SVN*
(1) Sur le CALYBOX, vous devez renseigner le type de
raccordement en sortie S4 (voir configuration 1-04).
*ECS : Eau Chaude Sanitaire, SVN : Surventilation nocturne

Raccordement avec un MINOR 500

Reportez-vous à la notice du MINOR 500.
2 , longueur maximum 30 m,
CALYBOX 230 et 430
Config 1-04 =1
Convecteurs Convecteurs
zone 1 zone 1
Convecteurs Convecteurs
zone 2 zone 1
Convecteurs Convecteurs
zone 3 zone 2
Convecteurs
zone 3
- 8 -
Options
compatibles :
TYWATT 500
MINOR 500
TYPHONE 500
BUS A
N L
Dispositif de
Sortie S3
protection 2 A
Convecteurs
impératif
Fil Pilote
Sortie S1
Convecteurs
Fil Pilote
I1 I2
Le fil de continuité
doit obligatoirement
être relié à la terre.
Surventilation
nocturne
Convecteurs
Fil Pilote
Contacteur
jour/nuit
OU
Sortie S4
Sortie S2
Convecteurs
Fil Pilote
- 9 -
ECS
