Raccordement - DELTA DORE Deltia 8.01 Notice D'installation Et D'utilisation

Fixation
1
1
Raccordez les fils d'alimentation et le(s) fil(s)
pilote(s) et revissez la vis de verrouillage du
capot de protection.
Des cloisons défonçables avec une pince
sont prévues pour laisser passer les câbles de
raccordement si nécessaire.
- 10 -

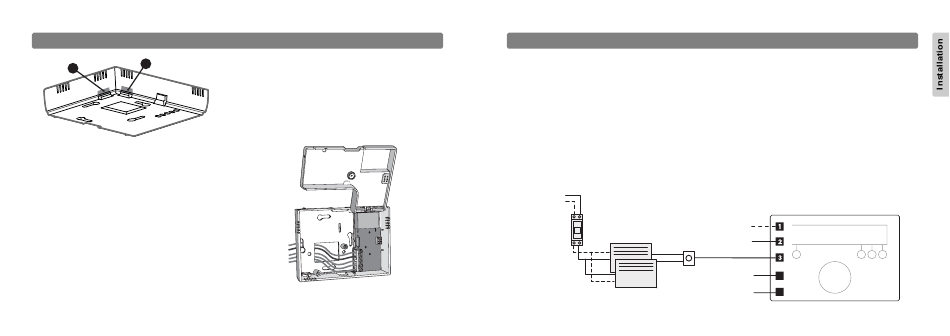

Raccordement

Pour raccorder le programmateur, vous devez prévoir :
- une alimentation secteur 230 V (phase et neutre),
➊
- l'arrivée, derrière le boîtier, du ou des fils pilotes pour la commande du ou des
convecteurs,
- si vous avez plusieurs fils pilotes à raccorder au programmateur, vous devez mettre une
barrette de connexion (domino) pour éviter de connecter tous les fils pilotes directement
sur la borne,
- les disjoncteurs (non fournis) sont installés dans le tableau électrique.
L
alimentation
secteur
230V/50Hz N
disjoncteur
Programmateur DELTIA 8.01
N
alimentation
secteur
L
230V/50Hz
fil pilote
NC
barrette de
4
connexion
NC
5
- 11 -
