2/ RACCORDEMENT

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe.
N'y figurent pas les protections et autres accessoires exigés par les normes. 
La norme NF C15-100 et les règles de l'art doivent être respectées. Il est 
nécessaire que les appareils connectés ou environnants ne créent pas de
perturbations trop fortes (directive CEE 89/336).

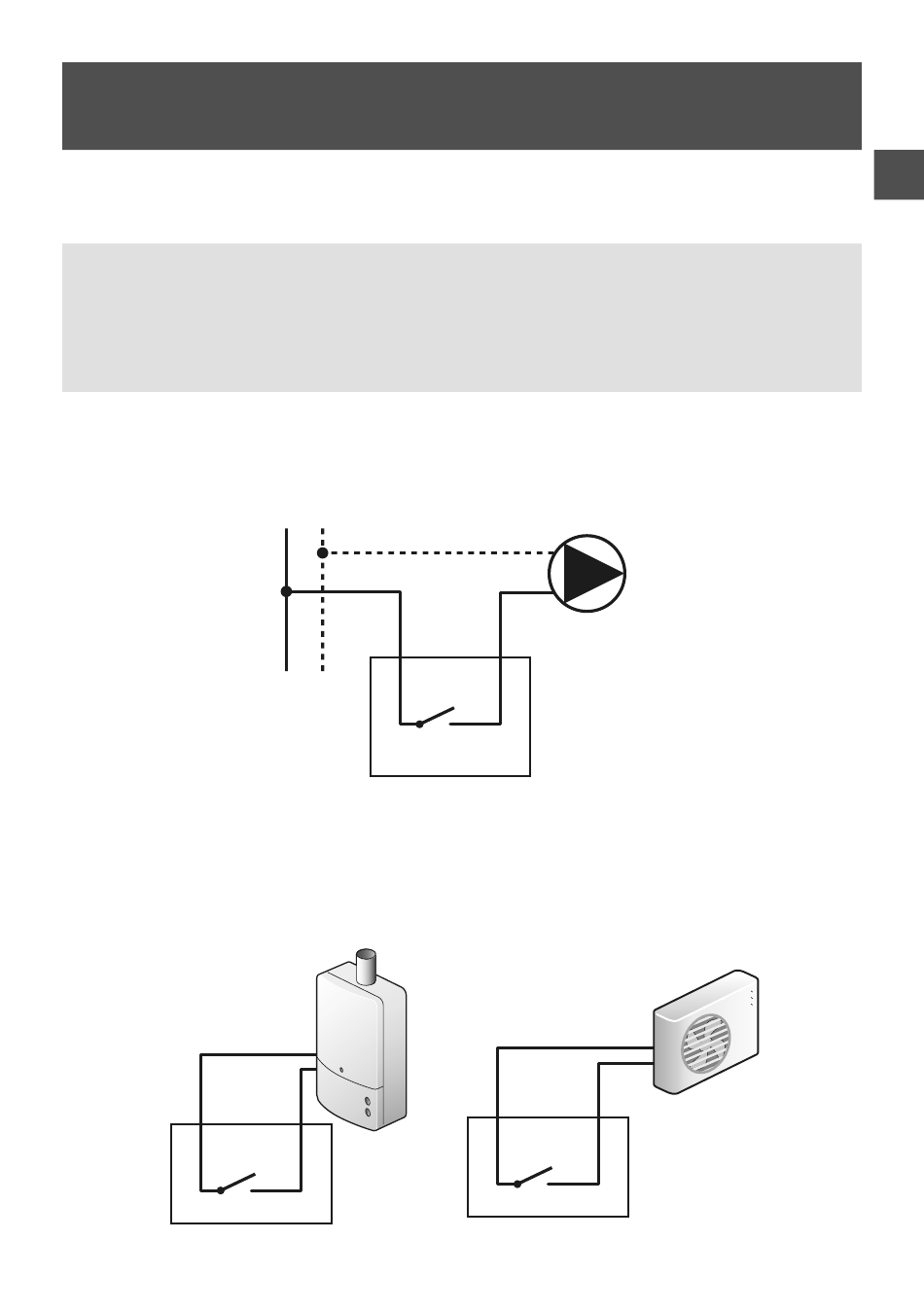

1.1 Commande du circulateur

1.2 Commande de l'entrée thermostat de la chaudière ou de la PAC
2A max. / 230V~
(Pompe à chaleur) non réversible
thermostat
2A max. / 230V~
L
N
2A max. / 230V~
TYBOX 5000
Chaudière
Entrée
Circulateur
Entrée
thermostat
2A max. / 230V~
2A max. / 230V~
2A max. / 230V~
PAC
FR
5
