Montage
Fixation de la version à insertion
Calcul de la profondeur d'insertion
Remarque !
• Les calculs relatifs à la profondeur d' i nsertion se rapportent au manchon à souder
standard fourni par Endress+Hauser.
• Des indications détaillées figurent dans l' I nformation technique fournie sur le CD-ROM.
Calcul de la profondeur d' i nsertion à l' a ide du Quick Setup "Capteur".
Les données suivantes sont nécessaires à la détermination de la profondeur d' i nsertion :
Conduites circulaires
• Norme de conduite (DIN, ANSI ou autres)
• Diamètre nominal
• Diamètre extérieur
• Epaisseur de paroi
• Diamètre intérieur (min. 80 mm (3 in))
12

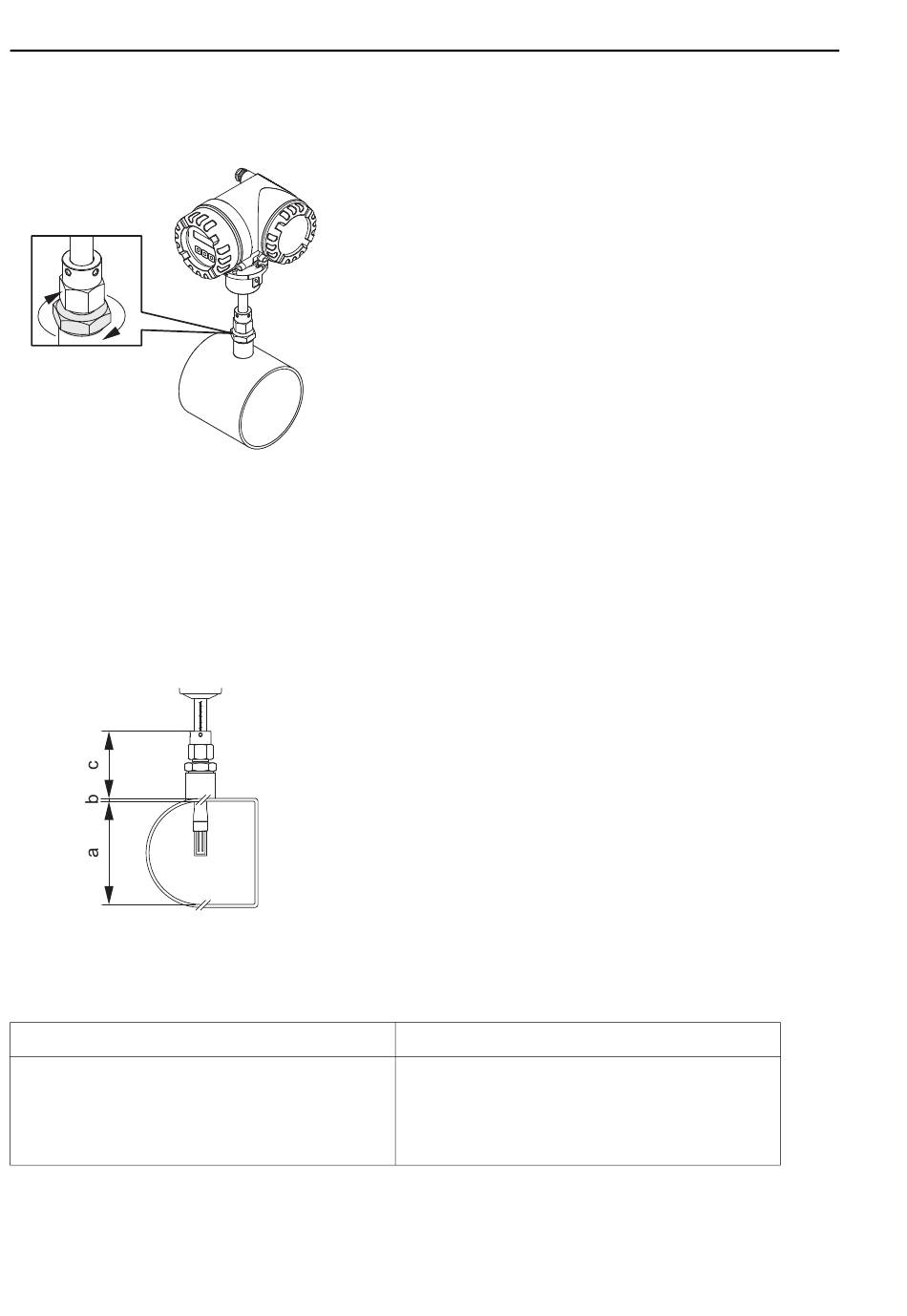

Placer le capteur dans le manchon et serrer l' é crou inférieur
tout d' a bord à la main puis avec une (42 mm) de un tour un
quart.
"
• Filetage NPT : utiliser une bande ou une masse d' é tanchéité
• Filetage G1A : mettre en place la rondelle d' é tanchéité
fournie
A0011888
a.
230
9
220
210
8
200
190
180
7
b.
c.
d.
A0011844
Attention !
Diamètre intérieur d' u ne conduite ronde.
Hauteur dans le cas d' u ne gaine rectangulaire, lorsque le
capteur doit être monté verticalement, ou largeur en cas
de montage horizontal.
(a = min. 80 mm (3 in))
Epaisseur de la paroi de conduite ou de la gaine
rectangulaire
Profondeur du manchon à souder sur la conduite ou la
gaine y compris raccord du capteur et hot tap, si utilisé
(sonde rétractable).
Profondeur d' i nsertion calculée :
(0,3 × a) + b + c + 2 mm (0,08 in)
Conduites rectangulaires (canal)
• Hauteur du canal
• Largeur du canal
• Epaisseur de paroi
• Sens de montage (montage vertical ou horizontal)
Proline t-mass 65
