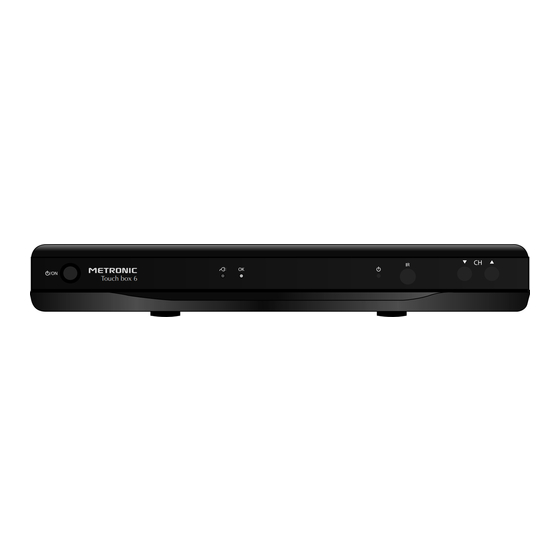

Metronic TouchBox 6 Mode D'emploi

Terminal satellite numérique
Table des Matières

Publicité

Liens rapides

Ref : 441323
TouchBox 6
Terminal Satellite Numérique
Digitale satellietterminal
Touch box 6
MET028
Terminal Satélite Digital
TouchBox 6
TouchBox 6
TouchBox 6
FR
NL
ES

Publicité

Table des Matières
loading

Sommaire des Matières pour Metronic TouchBox 6

  • Page 1 Ref : 441323 TouchBox 6 TouchBox 6 Terminal Satellite Numérique TouchBox 6 Digitale satellietterminal TouchBox 6 Terminal Satélite Digital Touch box 6 MET028...
  • Page 2: À Lire Absolument

    À LIRE ABSOLUMENT L'intérieur de votre terminal Touch box 6 contient des composants soumis à haute tension ; n'ouvrez jamais l'appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d'antenne).
  • Page 3: Table Des Matières

    SOMMAIRE 1 Installation - Généralités 2 Installation d’une parabole fixe sur un satellite 3 Installation d’une parabole + monobloc Astra / Hotbird 4 Installation d’un ensemble motorisé 5 Branchements avec une parabole fixe déjà calée sur un satellite 6 Installation sur plusieurs satellites 7 Description de la télécommande 8 Description du terminal Touch box 6 9 Utilisation au quotidien...
  • Page 4: Installation - Généralités

    1 - Installation - Généralités A - Choix de l’emplacement et assemblage de la parabole Quel que soit votre choix d’installation, votre fixation doit être stable et verticale. • En cas d’obstacle, respectez la règle des distances expliquée ci-dessous. Pour un système motorisé, seuls les pieds de terrasse et le déport mural conviennent.
  • Page 5: C - Montage Et Isolation Des Fiches F

    C - Montage et isolation des fiches F • La fiche doit se visser sur le feuillard aluminium. Veillez à ce qu’il n’y ait pas un brin de la tresse en contact avec l’âme centrale du câble coaxial. • Lorsque votre installation sera terminée, n’oubliez pas d’isoler le LNB avec de la pâte d’isolation ou, à...
  • Page 6: Installation D'une Parabole Fixe Sur Un Satellite

    Notes importantes : • Le tableau 1 ne mentionne pas les satellites qui n'émettent pas (ou très peu) en numérique clair. • Les chaînes de références ont été validées au moment de la rédaction de cette notice, nous ne pouvons vous assurer de leur pérennité. En cas de problème lors de la recherche d'un satellite, procurez-vous une revue spécialisée pour vérifier que la chaîne de référence est toujours émise en clair.
  • Page 7: C - Réglage De La Contre Polarisation

    • Positionnez la parabole verticalement (les graduations à l'arrière indiquent 20-25°) et dirigez-la approximativement vers le sud. Faites un balayage lent (une vingtaine de secondes) d'un quart de tour à gauche puis un quart de tour à droite tout en surveillant le téléviseur.
  • Page 8: Installation D'un Ensemble Motorisé

    B - Installation / Calage • Installez le monobloc comme schématisé sur le dessin ci-dessous. • Faites le calage sur HotBird comme indiqué au paragraphe précédent (parabole fixe sur un satellite). • Une fois que vous captez HotBird, vous devriez automatiquement capter les chaînes d’As- tra.
  • Page 9 0 - Allumer le récepteur Branchez le terminal sur le secteur, si le voyant est rouge, appuyez sur la touche de la télécommande, patientez, l’écran reste noir ou indique «pas de signal». 1 - Mettre le récepteur sur la chaîne de référence d’un satellite Repérez dans le tableau 1 page 5 quelle est la chaîne de référence du satellite.
  • Page 10 B - Eléments et outils nécessaires : Outils Eléments (page 11) Parabole Visserie / Fixation Bras d’offset LNB universel Mât ou bras de déport Ø minimum recommandé : 40mm Terminal numérique avec télécommande TV PAL/SECAM Cordon péritel 21 broches câblées Fiches «F»...
  • Page 11 Touch box 6 Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fixe.
  • Page 12: C - Préparation Du Moteur

    C - Préparation du moteur (voir schéma 2) Assemblage • Assurez-vous que la fixation (tube ou bras de déport) soit bien stable et rigoureusement verticale. Un écart de plus de 1 degré (2 cm par mètre) par rapport à la verticale empêche- ra le bon fonctionnement de votre motorisation.
  • Page 13: Exemple Pour Bruxelles

    Repérez-vous sur la carte d’Europe (figure 3) et déterminez votre inclinaison par rapport aux lignes horizontales. Par exemple, environ 31,5° pour Glasgow, 38° pour Bor- deaux et 39,5° pour Naples, 34,5° pour Bruxelles. Exemple pour Bruxelles Assistance technique : 0892 350 315, prix d’appel : 0,34€ TTC la minute depuis un poste fixe.
  • Page 14 D - Connexion Pour l’installation, vous avez besoin de 2 morceaux de câble. Le premier, d’envi- ron 1,5m pour aller du LNB au moteur, le deuxième de la longueur nécessaire pour 5 mm 8 mm aller du moteur au terminal. Préparez ces câbles et montez les fiches F aux extrémités.
  • Page 15: G - Assemblage De La Parabole

    1 Mettez le récepteur sur la chaîne de référence de HotBird (chaîne 1). 2 Attribuez un numéro au satellite HotBird, (dans le doute, laissez 4), et attendez que le moteur s’arrête de tourner. 3 Repérez-vous sur la carte d’Europe (voir schéma 3 page 13) et déterminez votre lecture angulaire de HotBird par rapport aux lignes verticales.
  • Page 16 H - Montage de la parabole sur le moteur Le moteur étant sur la position 0, vous pouvez monter la parabole sur le moteur. Le positionnement de la parabole sur le moteur est très important si vous souhaitez recevoir un maximum de satellite avec une bonne qualité. CORRECT Nord MAUVAIS...
  • Page 17: K - Calage / Orientation De La Parabole

    J - Vérification Avant d’entamer la phase finale (le calage), vérifiez que votre installation ressemble bien à la photo J. Note : cette photo ne présente pas le câble qui descend du moteur vers le terminal, ni celui reliant le LNB au moteur. K - Calage / Orientation de la parabole •...
  • Page 18 Quittez tous les menus et vérifiez que vous captez correctement la chaîne de référence d’Atlantic Bird 3. Si tel n’est pas le cas, deux cas se présentent : Premier cas : Vous ne captez rien du tout, même en retouchant légèrement le calage de la parabole.
  • Page 19: N - Réglage Des Butées Électroniques

    Hotbird comme le montre la figure 17. Refaites la même opération pour les autres satel- lites. A titre indicatif, la figure 17 vous donne la position relative des principaux satellites pour lesquels des chaînes sont pré-programmés dans les récepteurs METRONIC. Lors- que vous captez tous les satellites, vissez définitivement tous les écrous. Votre installation est terminée.
  • Page 20: B - Branchement Sur Un Ensemble Motorisé Diseqc 1.2 Déjà Calé

    5 - Branchement avec une parabole fixe déjà calée sur un satellite A - Connexion Note : Si votre parabole est actuellement pointée vers Atlantic Bird 3 (ex Télécom 2C ou 2B = chaînes nationales en analogique clair), vous n'aurez accès qu’à très peu d’autres chaînes numériques.
  • Page 21: Installation Sur Plusieurs Satellites

    6 - Installation sur plusieurs satellites A - Installation sur deux satellites Le cas du couple Astra + HotBird a été traité au paragraphe 3 page 7 (monobloc). Ce paragraphe traite du cas général, avec un commutateur «normal». Dans ce cas, installez un commutateur à deux entrées (Tone Burst ou DiSEqC 1.0). EXEMPLE Astra Atlantic Bird 3...
  • Page 22: Description De La Télécommande

    7 - Description télécommande Touches numériques. En utilisation normale, permettent de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permettent de rentrer les valeurs numériques. Permettent également de renommer une chaîne dans le menu d’édition. Touche marche / arrêt. Permet de mettre en veille le terminal ou de l’allumer.
  • Page 23: Description Du Terminal Touch Box

    8 - Description du terminal Touch box 6 Voyant de veille. Rouge quand le terminal est en veille, éteint sinon. Voyant d’état. Vert lorsque l’appareil est allumé. Cellule infra-rouge (détecte le signal infra-rouge de la télécommande). Voyant de signal. Orange quand le signal reçu est correct. Touches de changement de chaîne.
  • Page 24: Ajouter Des Chaînes

    10 - Ajouter des chaînes Vous pouvez soit ajouter une chaîne particulière, dont vous connaissez les caractéristiques techniques soit ajouter de nouvelles chaînes inconnues (mise à jour). A- Ajout d’une chaîne particulière (numérique) Une chaîne est émise par ce qu'on appelle un transpondeur.
  • Page 25: B - Mise À Jour D'un Satellite

    B - Mise à jour d’un satellite Note : avant de faire une recherche automatique de chaînes sur un satellite, il est préférable de vider la liste des chaînes. Pour ce faire, allez dans MENU / Modifier la chaîne, sélectionnez Supprimer tout, appuyez sur la touche OK puis confirmez par Oui.
  • Page 26: Organiser Des Chaînes

    11 - Organiser des chaînes Le menu Editer, dans MENU / Modifier la chaîne / Liste des chaînes TV, permet de supprimer des chaînes, de les masquer, les renommer ou de réorganiser la liste des chaînes. Les explications données dans ce paragraphe valent également pour les radios, au travers du menu Liste des radios.
  • Page 27: C - Bloquer Une Chaîne En Contrôle Parental

    C - Bloquer une chaîne en contrôle parental Lorsqu’une chaîne est bloquée, vous ne pouvez pas la visualiser sans entrer le code secret. Comme vous pourrez vous en rendre compte, les satellites gratuits regorgent de chaînes réservées à un public adulte. C’est également le cas de la liste des chaînes préprogram- mée que nous n’avons pas censurée.
  • Page 28: Options Avancées

    12 - Options avancées A - Changer le code secret Votre terminal Touch box 6 est livré avec un code secret (PIN) par défaut 0000. Le code permet de bloquer les chaînes dont vous voulez restreindre l’accès ou pour proté- ger la configuration du terminal.
  • Page 29: Radios

    D - Réglage de l’écran Le menu Configuration Système / Réglages TV permet de régler différents paramètres de visualisation de l'image : • Mode d’affichage : Permet de forcer le standard du signal vidéo, nous vous conseillons de laisser Auto. Si vous avez un téléviseur 4:3 (normal) •...
  • Page 30: Télécommandes Universelles

    Votre terminal étant de conception récente, il se peut que certaines télécommandes universel- les ne le pilotent pas, même si le constructeur fournit des codes METRONIC. Si aucun code METRONIC ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c’est probablement parce que les codes de votre terminal n’ont pas été...
  • Page 31: Questions / Réponses

    18 - Accessoires utiles Pour compléter votre installation de votre terminal il existe dans la gamme de produit METRONIC des produits compatibles avec votre terminal Touch box 6. - la gamme de télécommandes universelles évolution 4 - Zap 6 Learning (495336) sa fonction learning permet de mémoriser toutes les touches de votre télécommande d’origine...
  • Page 32: Assistance Et Conseils

    Vous pouvez également nous envoyer un courrier électronique à l’adresse suivante : hotline@metronic.com IMPORTANT : dans la partie objet de votre message, veillez à faire apparaître le mot METRONIC. Munissez-vous des informations suivantes avant tout appel • Modèle de terminal :Touch box 6 441323) Dans un souci constant d’amélioration de nos produits, nous vous remercions de bien...
  • Page 33: Questionnaire Qualité

    Référence (voir carton)....... Modèle Terminal 441323 (Touch Box 6) • Motif d’achat : Plus de choix de chaînes Chaînes étrangères • Comment avez-vous connu METRONIC ? Amis / parents Publicité / catalogues Dans le magasin • Avez-vous procédé vous même à l’installation de l’appareil ? •...
  • Page 34 Pâte d’isolation METRONIC Autres produits METRONIC Gel silicone Ruban adhésif Autre....• Avez vous eu recours à l’assistance téléphonique METRONIC ? Si oui, qu’en pensez-vous ? ..................................................................................................................... • La notice vous paraît-elle bien réalisée pour installer un kit satellite sans avoir recours à un professionnel ? Quelles modifications souhaiteriez-vous voir apportées?
  • Page 35: Guide Des Chaînes

    G u i d e d e s c h a î n e s T V CHANNEL CHANNEL FREQ SATELLITE NUMBER Rai 1 11.766 27500 HOT BIRD Rai 2 11.766 27500 HOT BIRD Rai 3 11.766 27500 HOT BIRD Retequattro 11.919 27500...
  • Page 36 CHANNEL CHANNEL FREQ SATELLITE NUMBER EURO D 11.804 24444 TURKSAT 2A, 3A T.A.Y TV 10.970 30000 TURKSAT 2A, 3A TRT 1 11.919 24444 TURKSAT 2A, 3A ERT world 12.606 30000 HELLAS SAT 2 Skat TV 12.647 30000 HELLAS SAT 2 Euro Channel 12.726 30000...
  • Page 37: Certificat De Garantie

    Réf. du matériel : Touch box 6 (441323) Date d’achat : N° de série : A renvoyer à SAV Metronic, 100, rue de Gilles de Gennes NODE PAK TOURAINE 37310 TAUXIGNY N'envoyez jamais d’appareil sans avoir au préalable obtenu un accord de retour.
  • Page 40 100, rue de Gilles de Gennes NODE PAK TOURAINE 37310 TAUXIGNY www.metronic.com Produit fabriqué en Asie Made in Asia...
