Raccordement électrique
Charge
0 ... 750 Ω, en fonction de la tension externe de l' a limentation
7.1.4

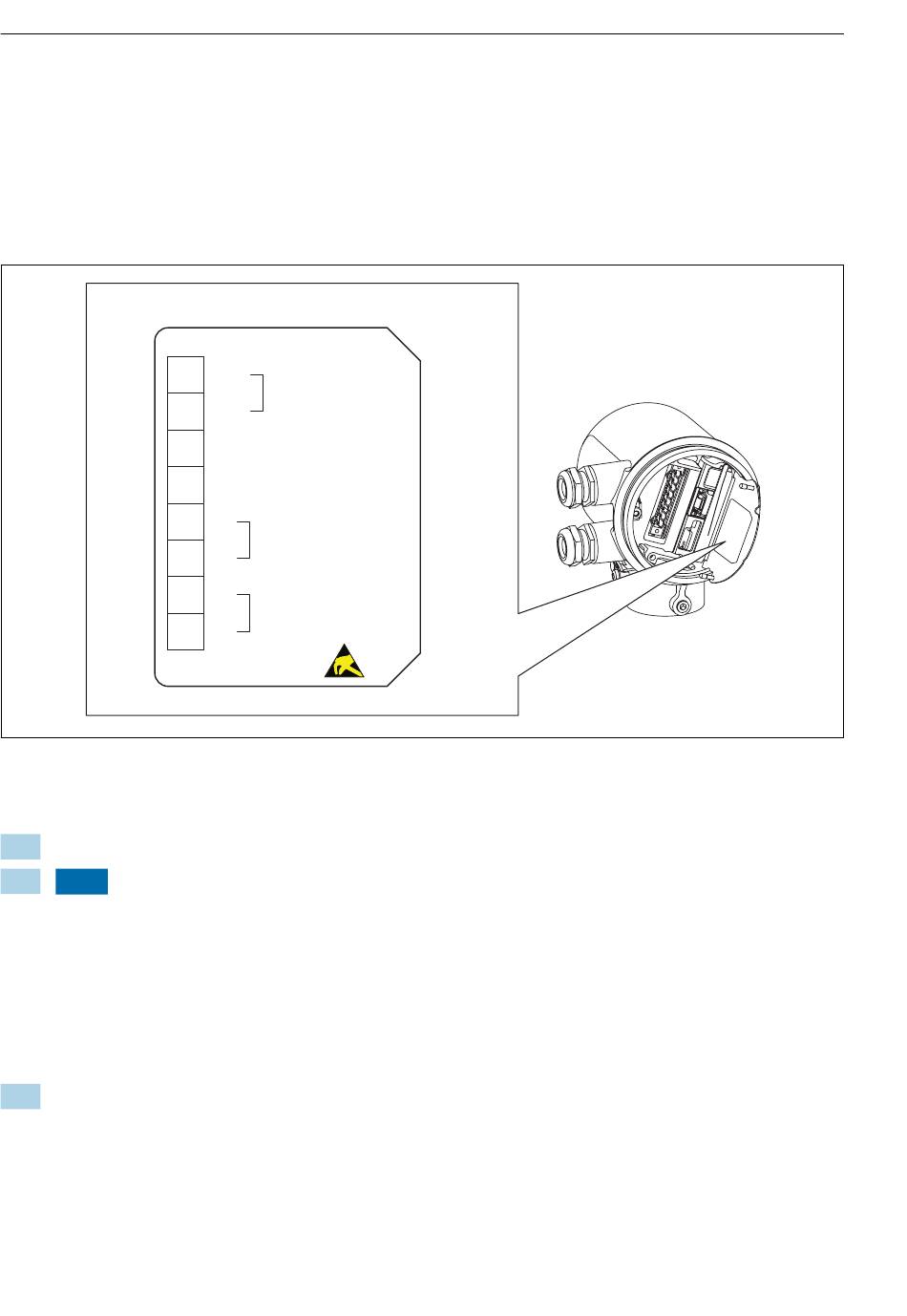

Affectation des bornes

A l' a ide de la plaque signalétique sur le module électronique il est possible de visualiser
l' o ccupation des bornes pour le raccordement électrique.
7.1.5 Préparer l'appareil de mesure
1. Si présent : enlever le bouchon aveugle.
2. AVIS
Etanchéité insuffisante du boîtier.
Le bon fonctionnement de l' a ppareil de mesure risque d' ê tre compromis !
‣
Utiliser des presse-étoupe appropriés, adaptés au degré de protection de l' a ppareil.
Lorsque l' a ppareil de mesure est livré sans presse-étoupe :
mettre à disposition des presse-étoupe adaptés au câble de raccordement correspondant
→  19.
3. Lorsque l' a ppareil de mesure est livré avec presse-étoupe :
respecter les spécifications de câble →  19.
20
L+
1
Power Supply
DC 24 V
2 L–
+
22
23
–
+
24
Pulse/freq./
switch output
–
25
+
26
4...20 mA HART
–
27
Proline t-mass A 150
A0017222
Endress+Hauser
