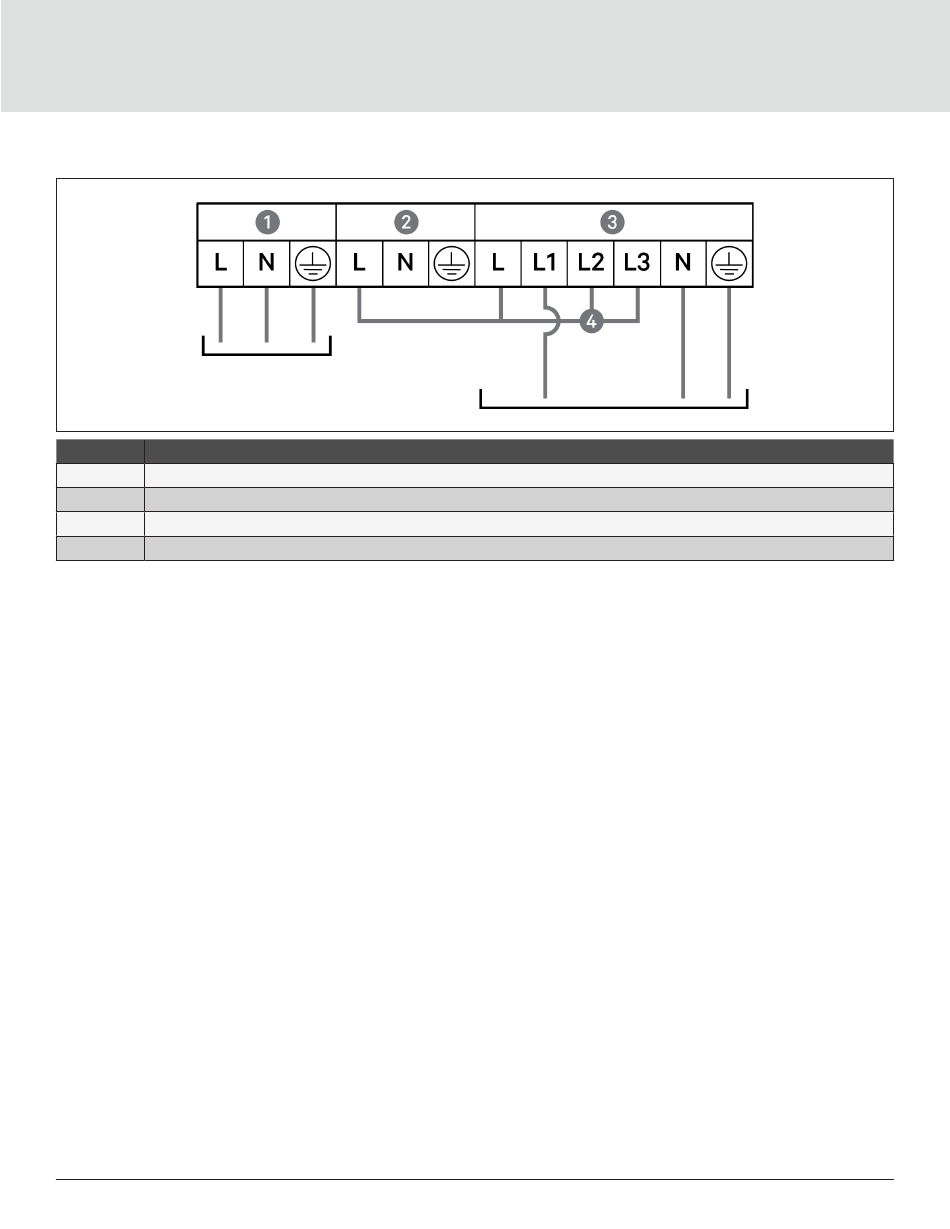

Figure 2-10 Connexion à source commune 1 entrée/1 sortie, modèles 16 kVA et 20 kVA
ÉLÉMENT
DESCRIPTION
1
Sortie
2
Dérivation
3
Entrée
4
Câble de court-circuitage (W03), fourni avec les accessoires

2.7. Connexions de communication

Le système d'alimentation sans coupure comporte plusieurs interfaces et voies de communication.
NOTA : nous conseillons de limiter la longueur des câbles de signaux à 3 m et de les tenir à l'écart des câbles
d'alimentation.

2.7.1. Connexion de la carte de communication IntelliSlot

La carte Liebert® IntelliSlot™ RDU101 assure un contrôle de type SNMP et/ou RS-485 du système d'alimentation
sans coupure sur l'ensemble du réseau et/ou du système de gestion du bâtiment.
Reportez-vous à la figure correspondant à votre modèle à la section
l'emplacement de la voie de la carte.
Pour installer une carte IntelliSlot :
1. Retirez les vis de la plaque de protection de la fente et retirez la plaque.
2. Insérez la carte dans la fente, puis fixez au moyen des vis qui maintenaient la plaque de protection.
Pour effectuer les connexions à la carte, reportez-vous au Guide d'installation et d'utilisation de la carte IntelliSlot
appropriée, disponible sur le site
Vertiv | Liebert® GXT5™ | Guide d'installation et d'utilisation
www.vertiv.com.
Panneaux
arrière,
page 5
pour connaître
33
