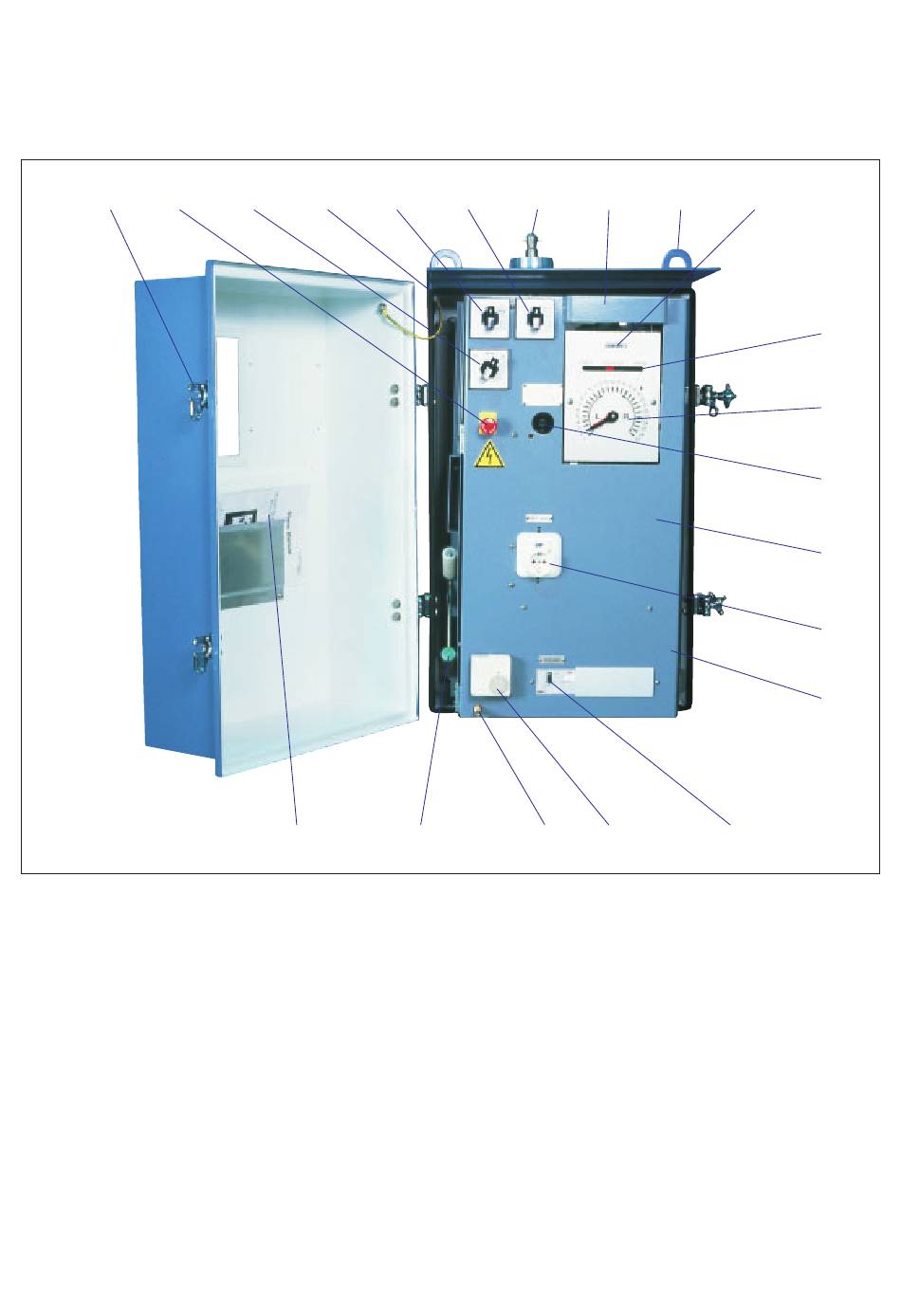

Fig. 1. Mécanisme d'entraînement motorisé, type BUE.
1.
Verrouillage préparé pour un cadenas.
2.
Arrêt d'urgence
3.
Commutateur (optionnel) pour un réchauffeur
supplémentaire
4.
Bouche d'aération
5.
Commutateur LOCAL/REMOTE (local/distant)
6.
Commutateur RAISE/LOWER (élévation/
abaissement)
7.
Tige de sortie
8.
Ampoule (40 W socket E27)
9.
Anneau de levage
10. Compteur
11. Indicateur de progression du changement de prise
3
4
5
21
20
6
7
8
19
18
12. Indicateur de position avec sélecteur pour
les positions max. et min.
13. Tige de manivelle
14. Réchauffeur 50 W + 100 W en option (derrière le
panneau)
15. Sortie (optionnelle) avec relais de mise à la terre
16. Plaquettes de connexion (derrière le panneau)
17. Disjoncteur-protecteur
18. Thermostat ou hygrostat (optionnel) pour
un réchauffeur supplémentaire de 100 W
19. Commutateur de l'ampoule, actionné par la porte
20. Manivelle
21. Descriptions et schéma de circuits
5
9
10
11
12
13
14
15
16
17
