Modus Differenzmessung

Zur Differenzmessung können ausschließlich BOD 26K in der Ausführung LBR benutzt werden.
Die Messbereiche können jedoch variieren.
Ein gleichzeitiger Anschluss zu einer SPS-Steuerung oder einem Personal Computer über die
RS 485 –Schnittstelle ist bei der Differenzmessung nicht möglich.

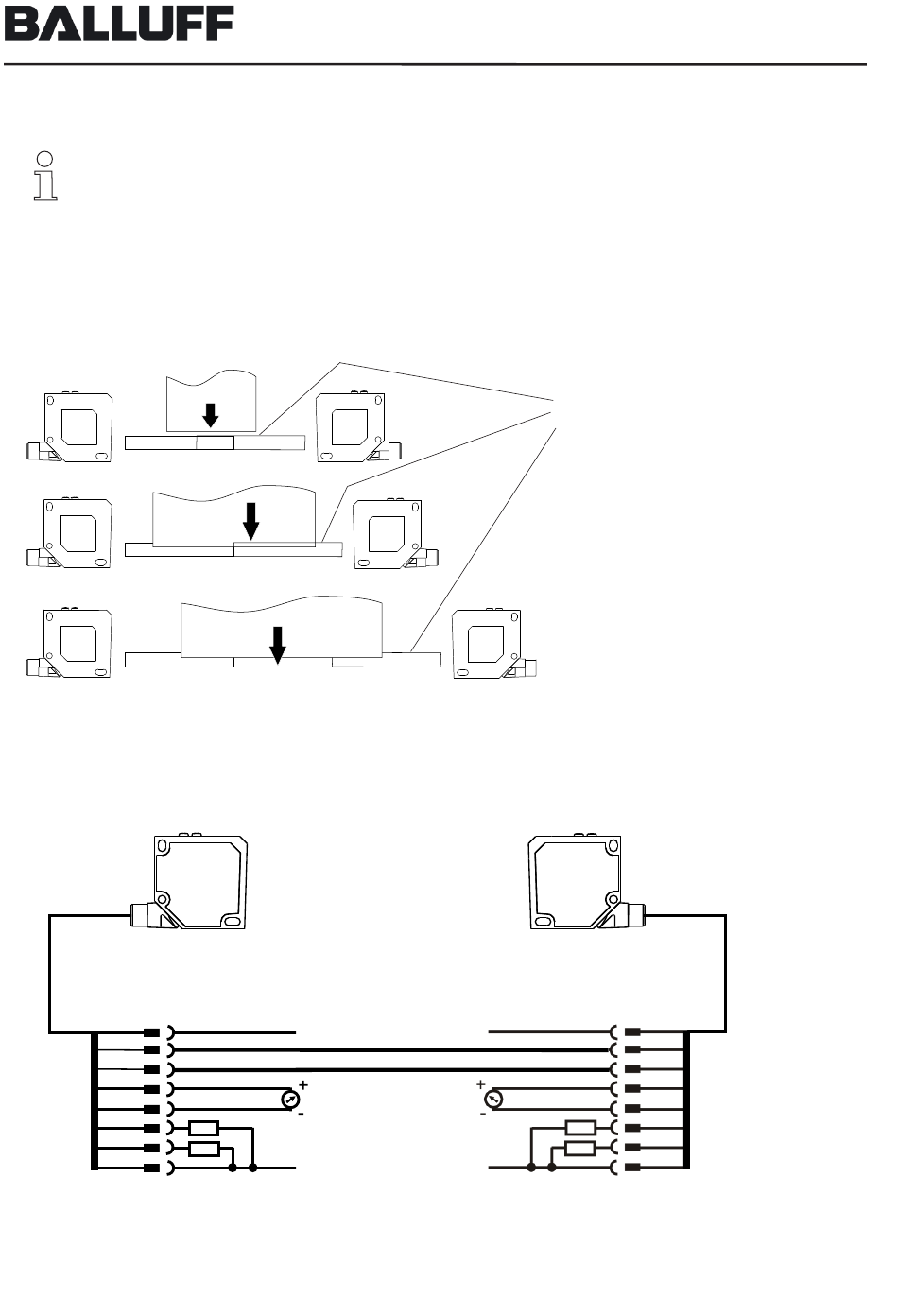

Bei diesem Messverfahren werden zwei BOD 26K-LBR miteinander gekoppelt. Die Messbereiche können dabei
überlappen 1, direkt angrenzen 2 oder auseinanderliegen 3 (Abb. 20).
Für die optimale Ausnutzung des Messbereichs, das Messobjekt möglichst in der Mitte des Messbereichs ausrichten.
1
2
3
Abb. 20
Folgende Arbeitsschritte sind zur Differenzmessung durchzuführen:
1. Montage beider BOD 26K-LBR Typen.
2. Sensoren nach Anschlusszeichnung verbinden und elektrisch anschließen.
Master
Abb. 21
3. Einen der Sensoren als Slave konfigurieren, dazu Funktion Nr. 26 aktivieren (siehe „Einstellungen" Seite 12)
18
2
+U
1
B
5
6
8
4
Q2
3
Q1
7
-U
B
+U
B
RS485 Y/A
RS485 Z/B
-U
B
Nr. 834826 D Ausgabe 1111; Ersetzt Ausgabe 0901; Änderungen vorbehalten
Bedienungsanleitung
Messbereich
Slave
2
1
5
6
8
4
Q2
3
Q1
7
