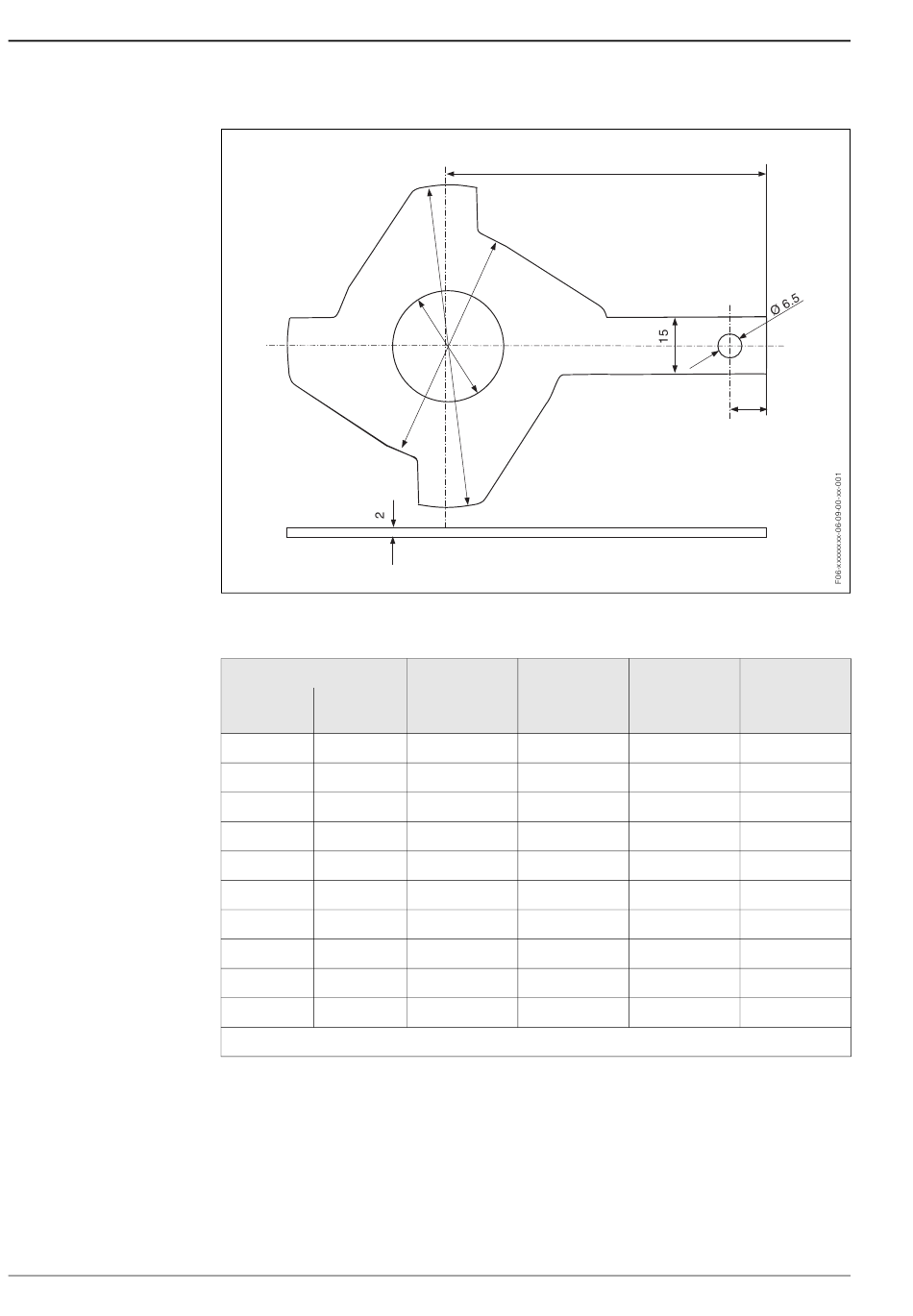

Disque de masse (DN 25...200)
Dimensions disque de masse (Promag P / DN 25...200)
1)
DN
DIN ANSI
[mm] [inch]
25 1"
−
32
40 1 1/2"
50 2"
−
65
80 3"
100 4"
−
125
150 6"
200 8"
1)
Les disques de masse peuvent être utilisés pour toutes les normes de bride/PN livrables.
H
Ø B
Ø A
Ø D
A B
[mm] [mm]
30 62
38,5 80
44,5 82
56,5 101
72,5 121
85 131
110 156
135 187
163 217
210,5 267
PROLine Promag 23 P
10
D H
[mm] [mm]
77,5 87,5
87,5 94,5
101 103
115,5 108
131,5 118
154,5 135
186,5 153
206,5 160
256 184
288 205
