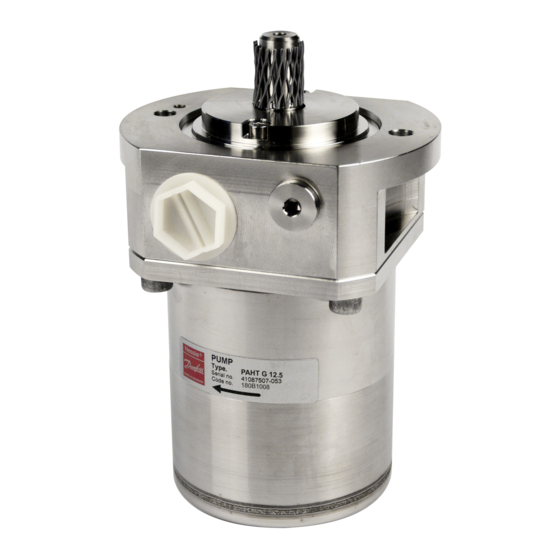

- Page 1 MAKING MODERN LIVING POSSIBLE Fiche technique Pompes PAHT 2-308 / Pompes PAHT G 2-308 / Pompes ATEX PAHT G danfoss.high-pressurepumps.com...
-
Page 2: Table Des Matières
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G Table des matières Introduction ................2 Bénéfices . -
Page 3: Bénéfices
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G Le dessin ci-dessous est un exemple de pompe PAHT. 1: Bride de montage 2: Joint d’arbre 3: Bride de connexion 4: Plaque de distribution 5: Plaque d’équilibrage 6: Plaque de maintien 7: Plateau incliné... -
Page 4: Données Techniques
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G Données techniques 4.1 PAHT 2-12.5 Taille de pompe 12.5 N° de code PAHT 180B0031 180B0077 180B0030 180B0029 180B0032 180B0033 N° de code PAHT G 180B1003 180B1004 180B1005 180B1006... -
Page 5: Paht 20-32
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G 4.2 PAHT 20-32 Taille de pompe N° de code PAHT 180B0019 180B0020 180B0021 N° de code PAHT G 180B1009 180B1010 180B1011 N° de code ATEX PAHT G 180B6119... -
Page 6: Paht 50-90
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G 4.3 PAHT 50-90 Taille de pompe N° de code PAHT 180B0085 180B0086 180B0087 180B0088 180B0089 N° de code PAHT G 180B1012 180B1013 180B1014 180B1015 180B1016 N° de code ATEX PAHT G... -
Page 7: Paht 256-308
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G 4.4 PAHT 256-308 Taille de pompe N° de code PAHT 180B1001 180B1002 N° de code PAHT G 180B6090 180B6091 N° de code ATEX PAHT G 180B6190 180B6191 Matériau du corps... -
Page 8: Débit
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G Débit Le débit (Q ) à différentes pressions (p ) peut A pression nulle, le débit réel est égal au être calculé avec l’équation suivante: débit théorique Q (th) –... -
Page 9: Paht 10-12.5 Courbes De Débit Typique À Pression Max
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G 5.2 PAHT 10-12.5 courbes de débit typique à pression max. l/min l/min PAHT 12.5 PAHT 12.5 PAHT 10.0 PAHT 10.0 tr/min tr/min PAHT 12.5 PAHT 12.5 PAHT 10.0 PAHT 10.0... -
Page 10: Paht 20-32 Courbes De Débit Typique À Pression Max
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G 5.3 PAHT 20-32 courbes de débit typique à pression max. l/min l/min PAHT 32 PAHT 32 PAHT 25 PAHT 25 PAHT 20 PAHT 20 tr/min tr/min PAHT 32... -
Page 11: Paht 50-90 Courbes De Débit Typique À Pression Max
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G 5.4 PAHT 50-90 courbes de débit typique à pression max. l/min l/min PAHT 90 PAHT 90 PAHT 80 PAHT 80 PAHT 70 PAHT 70 PAHT 63 PAHT 63... -
Page 12: Paht 256-308 Courbes De Débit Typique À Pression Max
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G 5.5 PAHT 256-308 courbes de débit typique à pression max. l/min l/min PAHT 308 PAHT 308 PAHT 256 PAHT 256 tr/min tr/min PAHT 308 PAHT 308 PAHT 256 PAHT 256 521B1247 / DKCFN.PD.012.M3.04 / 12.2014... -
Page 13: Dimensionnement Moteur
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G Dimensionnement La puissance requise du moteur peut être du moteur calculée en utilisant l’équation suivante: n x V x p 600.000 x η P: Puissance (kW) M: Couple (Nm) η: Rendement mécanique... -
Page 14: Installation
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G Installation Pour les instructions de montage et de conne- xion au moteur électrique ou à combustion, voir ci-dessous. A: Pompe B: Lanterne C: Accouplement D: Moteur Pour un montage alternatif, veuillez... -
Page 15: Conception Système Ouvert
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G 7.3 Conception système ouvert Flexibles: Utiliser toujours un flexible (5) pour Conduite d’alimentation: minimiser les vibrations et le bruit. Dimensionner la conduite d’aspiration de Pression d’alimentation manière à obtenir une perte de charge Pour éliminer le risque de cavitation et... -
Page 16: Conception Système Fermé
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G Conception système fermé (pas dépasse la température de consigne. applicable aux PAHT/PAHT G 256-308) Flexibles: Utiliser toujours un flexible (6) pour Conduite d’alimentation: minimiser les vibrations et le bruit. -
Page 17: Dimensions Et Connexions
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G Dimensions et 8.1 PAHT 2-6.3 connexions 521B1247 / DKCFN.PD.012.M3.04 / 12.2014... -
Page 18: Paht 10-12.5
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G 8.2 PAHT 10-12.5 521B1247 / DKCFN.PD.012.M3.04 / 12.2014... -
Page 19: Paht 20
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G 8.3 PAHT 20 521B1247 / DKCFN.PD.012.M3.04 / 12.2014... -
Page 20: Paht 25-32
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G 8.4 PAHT 25-32 521B1247 / DKCFN.PD.012.M3.04 / 12.2014... -
Page 21: Paht 50-90
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G 8.5 PAHT 50-90 521B1247 / DKCFN.PD.012.M3.04 / 12.2014... -
Page 22: Paht 256-308
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G 8.6 PAHT 256-308 521B1247 / DKCFN.PD.012.M3.04 / 12.2014... -
Page 23: Service
Fiche technique Pompes PAHT 2-308, PAHT G 2-308 et ATEX PAHT G Service Les pompes PAHT de Danfoss sont conçues la durée de fonctionnement des pompes: pour fonctionner pendant de longues périodes sans maintenance et réduire les coûts du cycle •... - Page 24 Denmark Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in specifications already agreed.
