Raccordement
4.3 Raccorder l'IM 154-6 PN HF IWLAN
Brochage du connecteur de câble RJ45

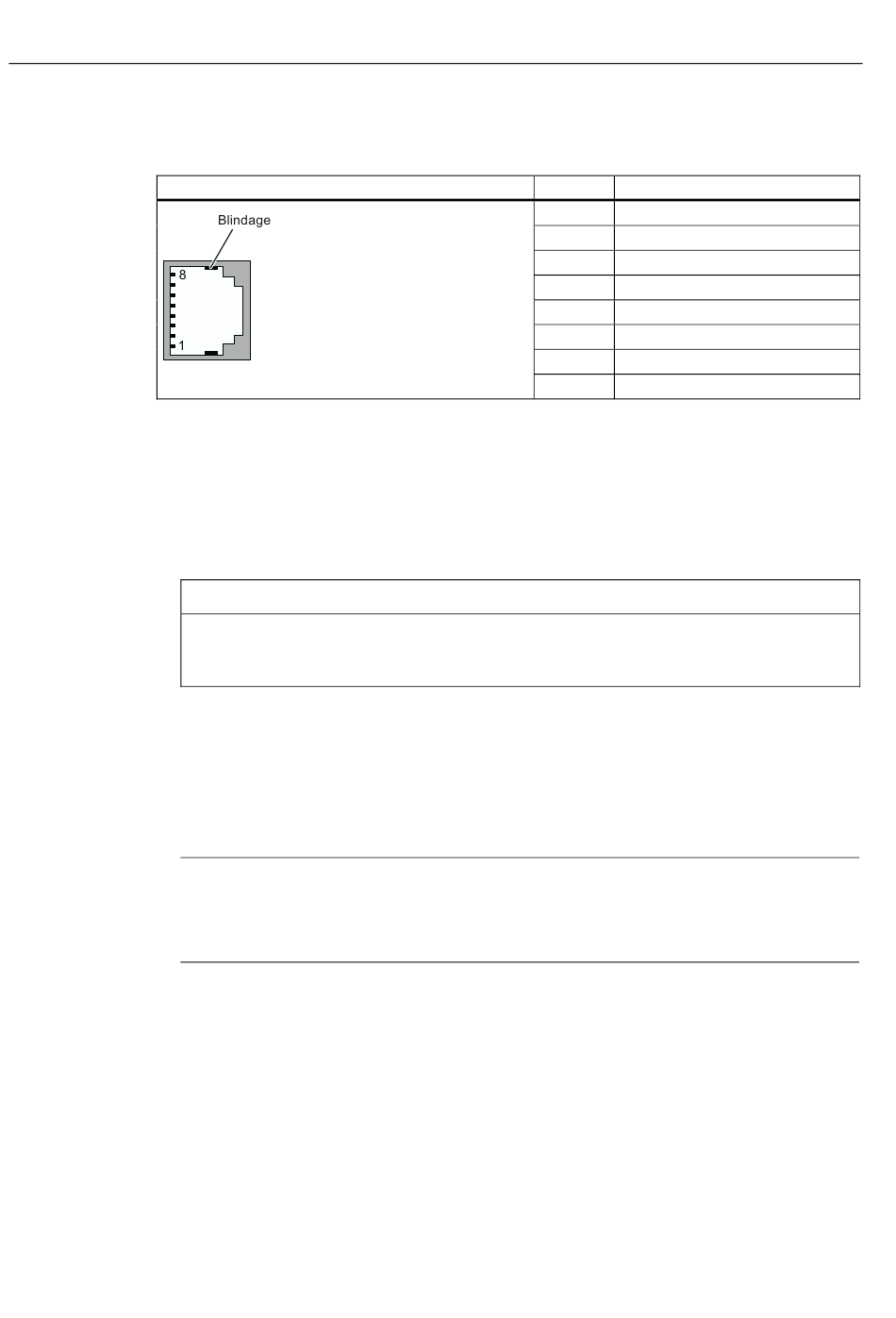

Vue du connecteur femelle RJ45
Raccordement du connecteur 7/8"
1. Enfoncez le connecteur 7/8" dans le connecteur femelle rond correspondant sur l'unité de
2. Serrez les connecteurs à l'aide de la vis moletée (couple 1,5 Nm).
Raccordement d'un connecteur de câble RJ45
1. Dévissez le cache de l'unité d'interface de l'IM 154-6 PN HF IWLAN.
2. Enfoncez le connecteur de câble RJ45 dans le connecteur femelle de l'unité d'interface
Remarque
Refermer connecteur RJ45
Afin de respecter le degré de protection, vous devez revisser le cache sur le connecteur
RJ45 de l'unité d'interface (couple 1 à 1,5 Nm) après la mise en service.
26
raccordement de l'IM 154-6 PN HF IWLAN. Faites attention au verrouillage correct entre
le connecteur et le connecteur femelle.
PRUDENCE
Le débranchement du connecteur 7/8" pendant le fonctionnement de l'ET 200pro n'est
pas autorisé ! Coupez l'alimentation de l'électronique/des capteurs 1L+ et l'alimentation
en tension de charge 2L+ avant de débrancher ou de brancher le connecteur 7/8".
jusqu' à ce qu'il s'enclenche.
Borne
Brochage
1
TD (Transmit Data +)
2
TD_N (Transmit Data –)
3
RD (Receive Data +)
4
Ground
5
Ground
6
RD_N (Receive Data –)
7
Ground
8
Ground
Module d'interface IM 154-6 PN HF IWLAN
Instructions de service, 02/2009, A5E02377576-02
