Installation

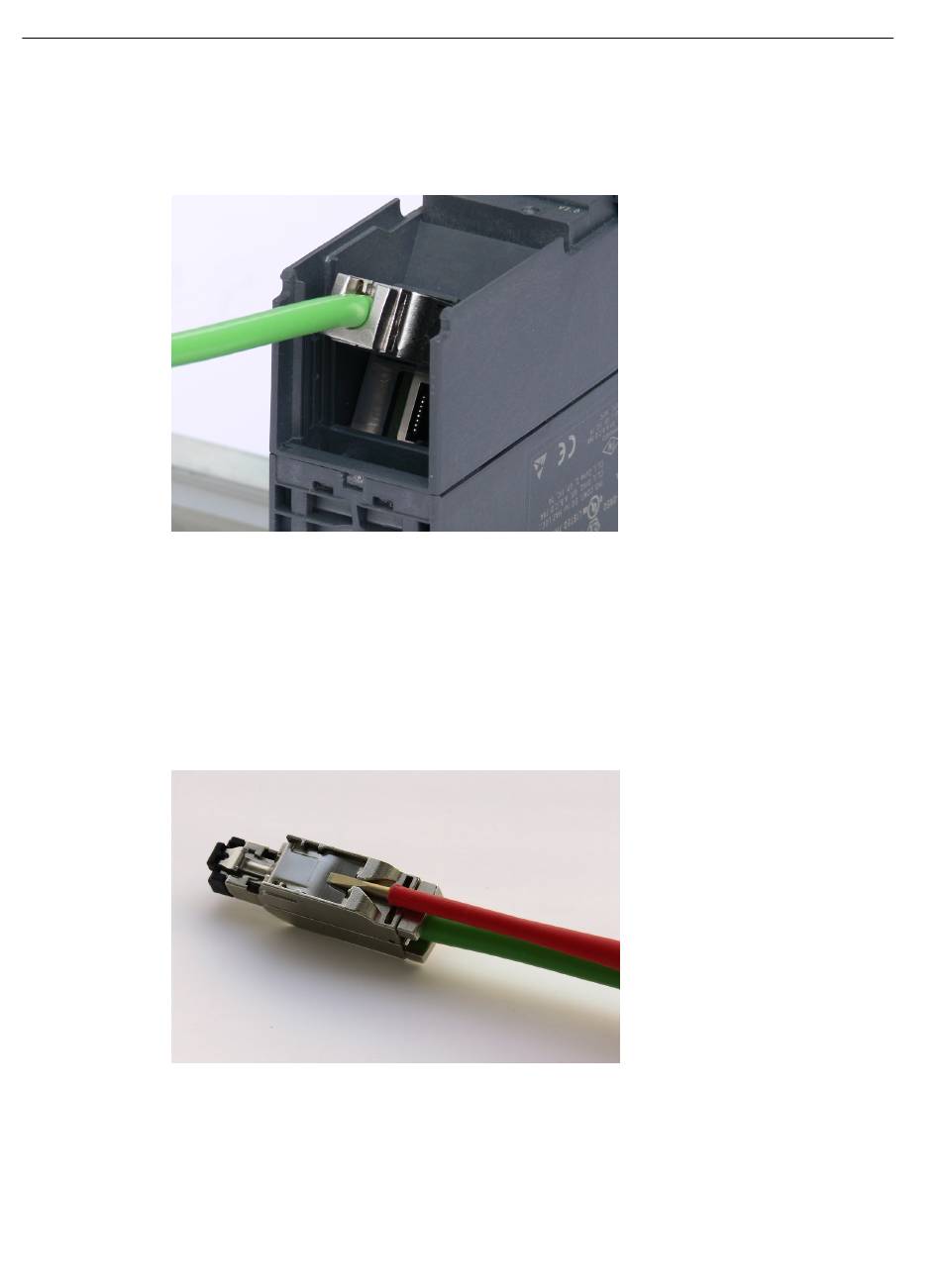

4.6 Montage du IE FC RJ45 Plug 180
Embrochage de l'IE FC RJ45 Plug 180
Embrochez le IE FC RJ45 Plug 180 sur l'interface Twisted Pair du CSM 377 jusqu'à ce qu'il
s'encliquette.
Figure 4-5
Le collet de maintien de l'interface TP du CSM 377, assure par son emboîtement dans le
connecteur IE FC RJ45 Plug 180, compatible PROFINET, rend ce dernier solidaire du boîtier, une
connexion robuste à l'abonné, conforme à un environnement industriel, qui protège le
connecteur femelle Twisted Pair contre les efforts en traction et flexion.
Débrochage de l'IE FC RJ45 Plug 180
Déverrouillez l'IE FC RJ45 Plug 180 à l'aide d'un tournevis à lame de 2,5 mm.
Figure 4-6
Vous pourrez, après déverrouillage, retirer l'IE FC RJ45 Plug 180 du connecteur femelle Twisted
Pair.
30
Embrochage de l'IE FC RJ45 Plug 180
Déverrouillez le connecteur mâle RJ45
Compact Switch Module CSM 377
Instructions de service, 06/2022, A2B00073499-02
