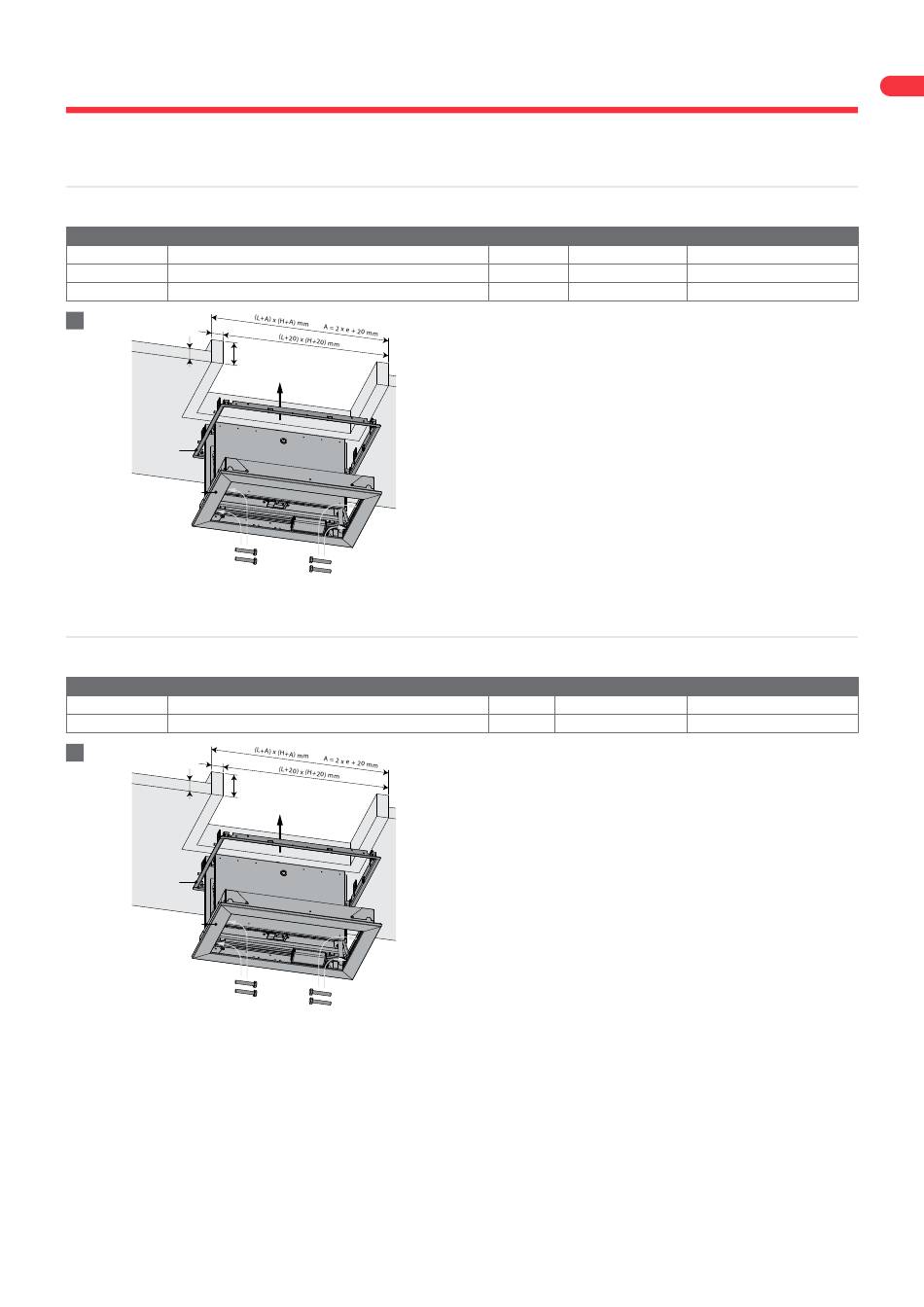

Installation horizontale en conduit TECNIVER avec pré-cadre
Le produit a été testé et approuvé en :
Produit
Gamme
Kamouflage 60 P
350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
Kamouflage 120 P
350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
Kamouflage 120 P
350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
1
e
e
≥ 105 mm
KAP
KAMOUFLAGE P
Installation horizontale en conduit GLASROC F V500 avec pré-cadre
Le produit a été testé et approuvé en :
Produit
Gamme
Kamouflage 60 P
350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
Kamouflage 120 P
350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
1
e
e
≥ 105 mm
KAP
KAMOUFLAGE P
Type de paroi
Conduit
Tecniver ≥ 35 mm
Conduit
Tecniver ≥ 45 mm
Conduit
Tecniver ≥ 50 mm
1. Enduisez les feuillures de la réservation, les traverses et les
montants de colle de type CF GLUE.
Encollez les jonctions entre les montants et les traverses et
entre le manchon et la paroi avec la colle CF GLUE. Vissez le
manchon par des vis VBA Ø5 x 70mm positionnées au pas de
150 mm.
Deux pattes de fixation sont prévues en bas et en haut du pré-
cadre : repliez-les contre le manchon. Encollez les ouvertures
d'abord avec la colle CF GLUE. Collez le précadre dans
l'ouverture en prenant soin de ne pas le déformer. La baie finie
doit être aux dimensions du précadre (L+10) x (H+10) mm.
Type de paroi
Conduit
Glasroc F V500 ≥ 35 mm
Conduit
Glasroc F V500 ≥ 50 mm
1. Enduisez les feuillures de la réservation, les traverses et les
montants de colle de type GLASROC F V500.
Encollez les jonctions entre les montants et les traverses et
entre le manchon et la paroi avec la colle GLASROC F V500.
Vissez le manchon par des vis VBA Ø5 x 70 mm positionnées au
pas de 150 mm.
Deux pattes de fixation sont prévues en bas et en haut du pré-
cadre : repliez-les contre le manchon. Encollez les ouvertures
d'abord avec la colle GLASROC F V500. Collez le précadre dans
l'ouverture en prenant soin de ne pas le déformer. La baie finie
doit être aux dimensions du précadre (L+10) x (H+10) mm.
Montage
Classement
EI 60 (h
i n o) S 1500 AA multi
od
EI 90 (h
i n o) S 1500 AA multi
od
EI 120 (h
i n o) S 1500 AA multi
od
Classement
EI 60 (h
i n o) S 1500 AA multi
od
EI 120 (h
i n o) S 1500 AA multi
od
13
