Montage
14

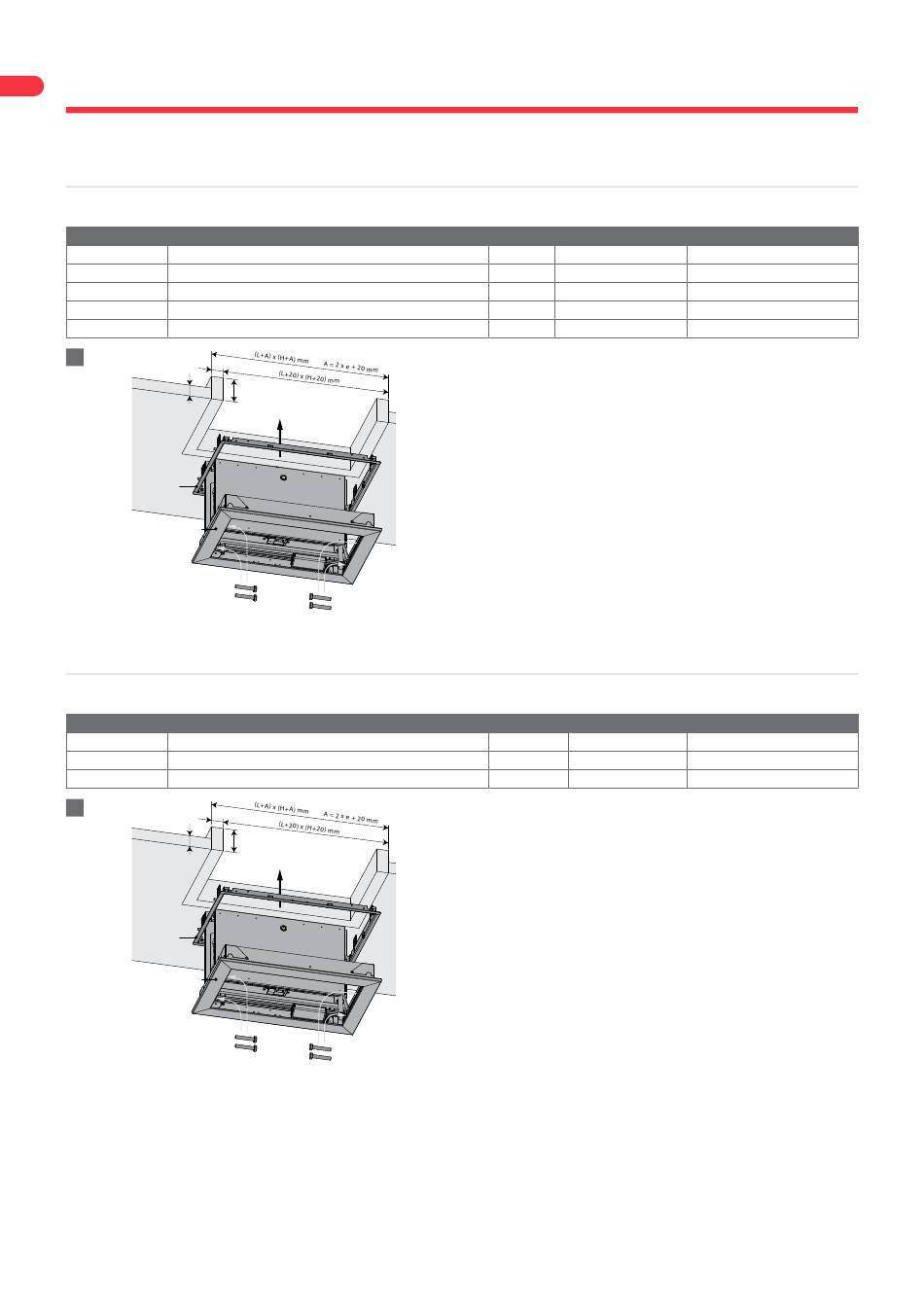

Installation horizontale en conduit DESENFIRE (HD/THD/STR) avec pré-cadre
Le produit a été testé et approuvé en :
Produit Gamme
Kamouflage 60 P 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
Kamouflage 120 P 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
Kamouflage 120 P 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
Kamouflage 120 P 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
Kamouflage 120 P 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
1
e
KAP
KAMOUFLAGE P
Installation horizontale en conduit EXTHAMAT avec pré-cadre
Le produit a été testé et approuvé en :
Produit Gamme
Kamouflage 60 P 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
Kamouflage 120 P 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
Kamouflage 120 P 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
1
e
KAP
KAMOUFLAGE P
e
≥ 105 mm
e
≥ 105 mm
Type de paroi
Conduit Desenfire HD ≥ 25 mm
Conduit Desenfire THD ≥ 25 mm
Conduit Desenfire HD ≥ 35 mm
Conduit Desenfire ≥ 45 mm
Conduit Desenfire STR ≥ 25 mm
1. Enduisez les feuillures de la réservation de plâtre colle de
type FACILIS.
Posez un manchon de même type et épaisseur que le conduit
(ép. e) de profondeur minimale 105 mm dans la baie.
Colmatez les jonctions entre les montants et les traverses et
entre le manchon et la paroi avec des polochons en filasse
végétale et plâtre.
Préparez le précadre avant l'installation : deux pattes de
fixation sont prévues en bas et en haut du pré-cadre, repliez-
les contre le manchon. Polochonez le précadre au conduit
(mélange de filasse végétale et plâtre) en prenant soin de
ne pas le déformer. La baie finie doit être aux dimensions du
précadre (L+10) x (H+10) mm.
Type de paroi
Conduit Exthamat ≥ 25 mm
Conduit Exthamat ≥ 30 mm
Conduit Exthamat ≥ 35 mm
1. Enduisez les feuillures de la réservation de plâtre colle.
Colmatez les jonctions entre les montants et les traverses et
entre le manchon et la paroi avec des polochons en filasse
végétale et plâtre.
Préparez le précadre avant l'installation : deux pattes de
fixation sont prévues en bas et en haut du pré-cadre, repliez-
les contre le manchon. Polochonez le précadre au conduit
(mélange de filasse végétale et plâtre) en prenant soin de
ne pas le déformer. La baie finie doit être aux dimensions du
précadre (L+10) x (H+10) mm.
Classement
EI 60 (h i n o) S 1500 AA multi
od
EI 90 (h i n o) S 1500 AA multi
od
EI 120 (h i n o) S 1500 AA multi
od
EI 120 (h i n o) S 1500 AA multi
od
EI 120 (h i n o) S 1500 AA multi
od
Classement
EI 60 (h i n o) S 1500 AA multi
od
EI 90 (h i n o) S 1500 AA multi
od
EI 120 (h i n o) S 1500 AA multi
od
