Installation Horizontale En Conduit Promatect L500 Avec Pré-Cadre; Installation Horizontale En Conduit Geoflam (Light) / Geotec Avec Pré-Cadre - Rf-t Kamouflage 60 P Mode D'emploi

Montage
12

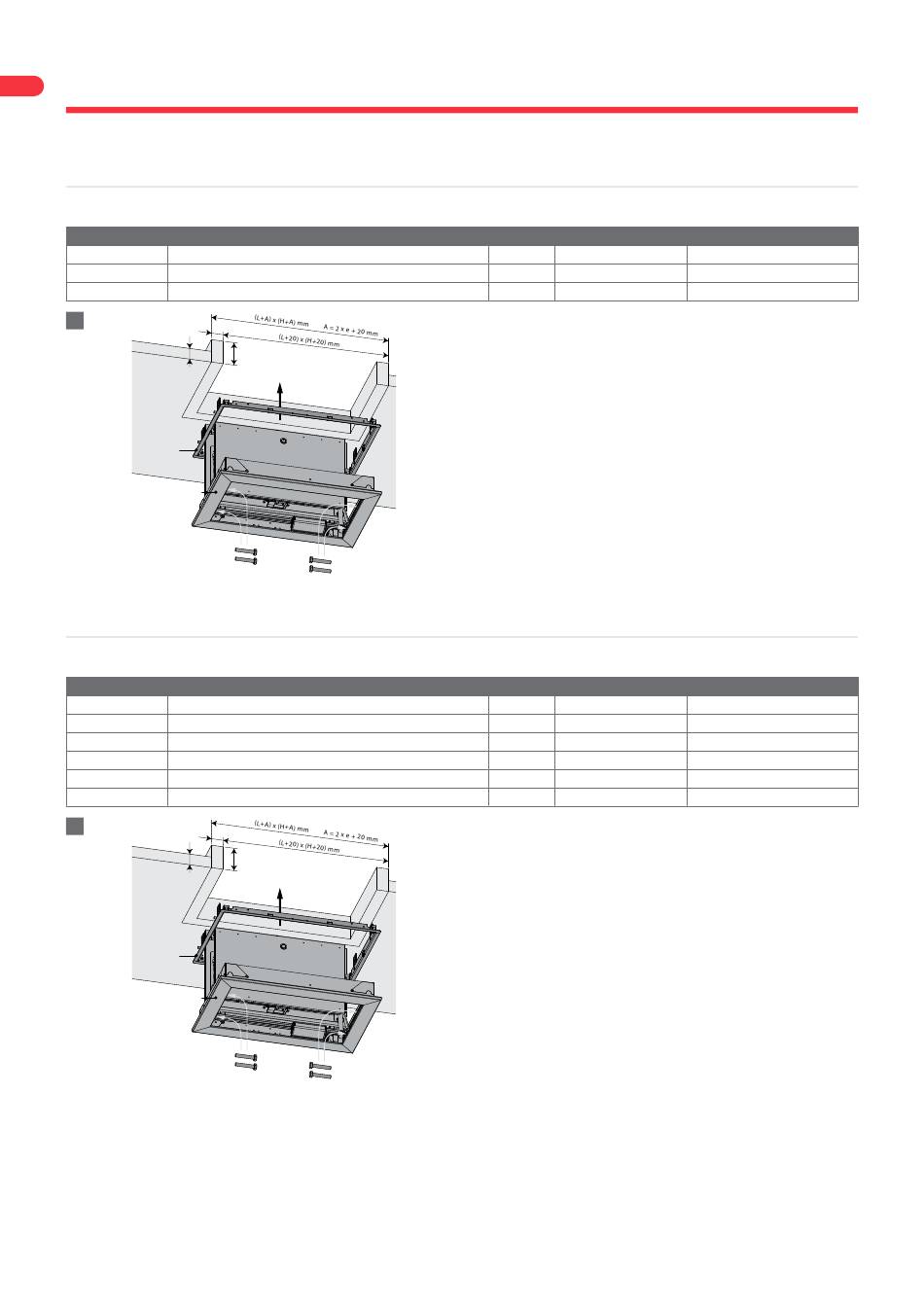

Installation horizontale en conduit PROMATECT L500 avec pré-cadre
Le produit a été testé et approuvé en :
Produit Gamme
Kamouflage 60 P 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
Kamouflage 120 P 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
Kamouflage 120 P 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
1
e
KAP
KAMOUFLAGE P
Installation horizontale en conduit GEOFLAM (LIGHT) / GEOTEC avec pré-cadre
Le produit a été testé et approuvé en :
Produit Gamme
Kamouflage 60 P 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
Kamouflage 60 P 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
Kamouflage 120 P 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
Kamouflage 120 P 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
Kamouflage 120 P 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
Kamouflage 120 P 350x385 mm ≤ Kamouflage P 1V ≤ 700x775 mm; 550x1075 mm
1
e
KAP
KAMOUFLAGE P
e
≥ 105 mm
e
≥ 105 mm
Type de paroi
Conduit Promatect L500 ≥ 30 mm EI 60 (h
Conduit Promatect L500 ≥ 40 mm EI 90 (h
Conduit Promatect L500 ≥ 50 mm EI 120 (h
1. Agrafez les éléments du manchon entre eux puis agrafez le
manchon sur la paroi du conduit.
Enduisez les feuillures de la réservation de plâtre colle de type
Promacol S.
Scellez le précadre avec Promacol S en prenant soin de ne pas
le déformer.
Type de paroi
Conduit Geoflam ≥ 30 mm
Conduit Geotec ≥ 30 mm
Conduit Geoflam ≥ 35 mm
Conduit Geoflam ≥ 45 mm
Conduit Geoflam Light ≥ 35 mm
Conduit Geotec ≥ 45 mm
1. Enduisez les feuillures de la réservation de plâtre colle de
type PLACOL (en cas de Geoflam) ou GEOCOL (S) (en cas de
Geotec).
En cas de Geotec vous pouvez aussi coller et visser les éléments
du manchon entre eux puis coller et visser le manchon sur la
paroi du conduit en utilisant des vis VBA Ø 5 x (2 x e) mm au pas
de 100 mm.
Enduisez les jonctions (entre les montants et les traverses et
entre le manchon et la paroi) de polochons en filasse végétale
et plâtre ou de GEOCOL (S) (en cas de Geotec).
Deux pattes de fixation sont prévues en bas et en haut du
pré-cadre : repliez-les contre le manchon. Fixez le précadre au
conduit par polochonnage (filasse végétale et plâtre) ou, pour
le conduit Geotec, par plâtre colle type GEOCOL (S) et vis VBA de
Ø 5 x e mm. Prenez soin de ne pas déformer le précadre. La baie
finie doit être aux dimensions du précadre (L+10) x (H+10) mm.
Classement
i n o) S 1500 AA multi
od
i n o) S 1500 AA multi
od
i n o) S 1500 AA multi
od
Classement
EI 60 (h i n o) S 1500 AA multi
od
EI 60 (h i n o) S 1500 AA multi
od
EI 90 (h i n o) S 1500 AA multi
od
EI 120 (h i n o) S 1500 AA multi
od
EI 120 (h i n o) S 1500 AA multi
od
EI 120 (h i n o) S 1500 AA multi
od
