Installation en conduit vertical avec pré-cadre : généralités pour tous les types de conduits (autres que béton)
1
EASY-KAP
KAMOUFLAGE

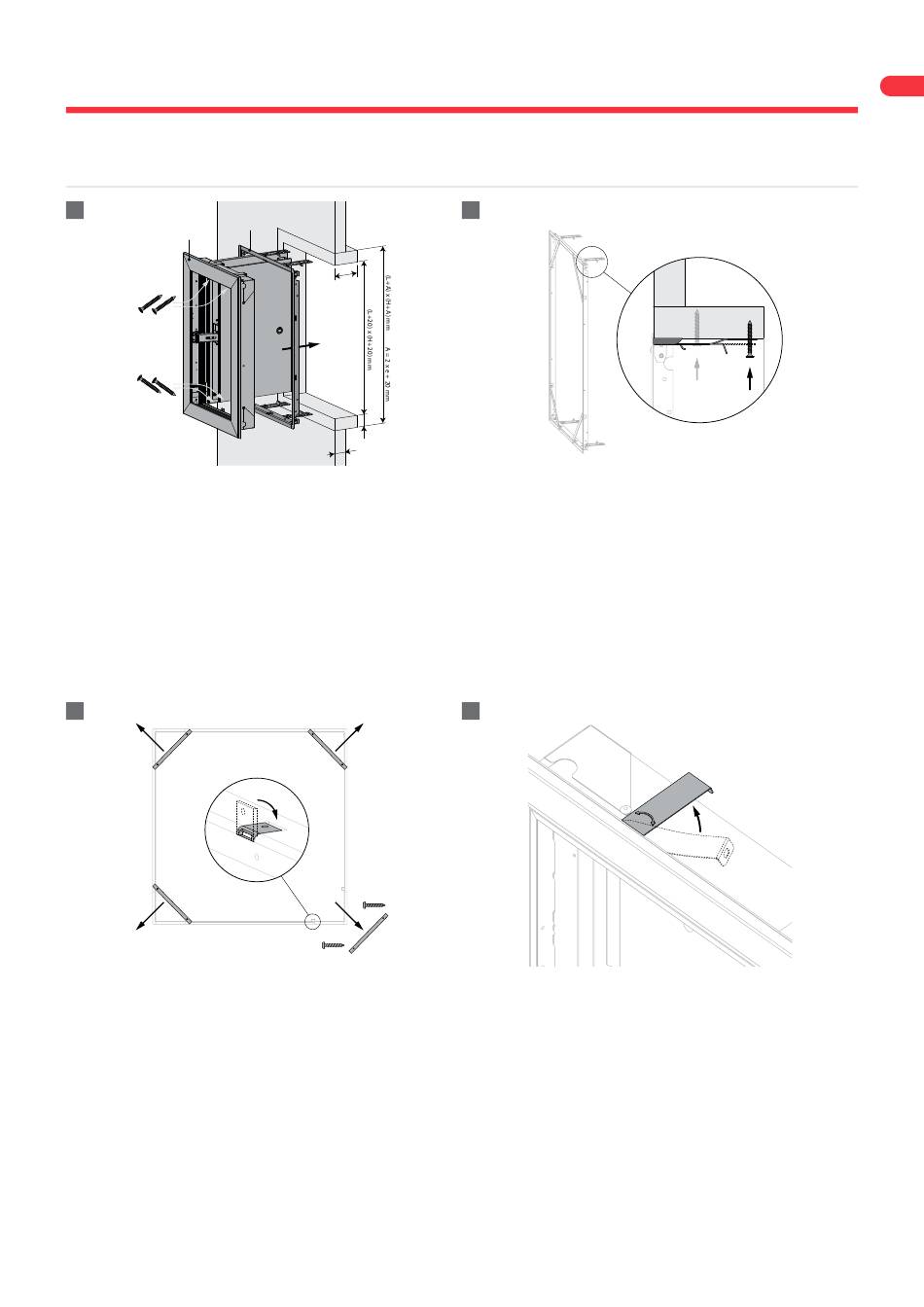

1. Faites une baie aux dimensions (L+A) x (H+A) mm.
A = 2 x épaisseur manchon (e) + 20 mm. (image: L = W)
Posez un manchon de même type et épaisseur que le conduit
(ép. e) de profondeur minimale 105 mm dans la baie.
Voir détails par type de conduit ci-après.
3
3. Mettez de côté les vis qui sont fixées à l'un des renforts, puis
dévissez les 4 renforts du pré-cadre et repliez les 8 pattes de
fixation dans le cadre.
Dans le cas du pré-cadre EASY-KGC, dépliez la grille anti-chute
(à 90°) dans le conduit.
2
≥ 105 mm
e
e
2. Fixez et colmatez le précadre. Voir détails par type de conduit
ci-après.
Deux pattes de fixation sont prévues en bas et en haut du pré-
cadre : repliez-les contre le manchon.
En cas de fixation par vis, vissez le pré-cadre sur le manchon à
l'aide de vis VBA (Ø 6 x e) mm. Ces vis peuvent être fixées dans
une des ouvertures prévues à cet effet, selon la profondeur du
manchon.
Prenez soin de ne pas déformer le précadre lors du vissage et/
ou du colmatage. La baie finie doit être aux dimensions du
précadre (L+10) x (H+10) mm.
4
4. Aux quatre angles du volet, faites pivoter les pattes de
fixation à 90° (jusqu'à la butée).
Montage
