Mise en œuvre
Généralités :
L'installation du produit doit toujours se faire la lame fermée.
Le mécanisme ne doit jamais être testé sans être fixé au clapet coupe-feu.
Le bon fonctionnement du clapet coupe-feu peut être testé périodiquement par un déclenchement manuel et un réarmement
manuel.
Entretien :
Se reporter au paragraphe « entretien » du clapet disponible sur www.ouestventil.fr

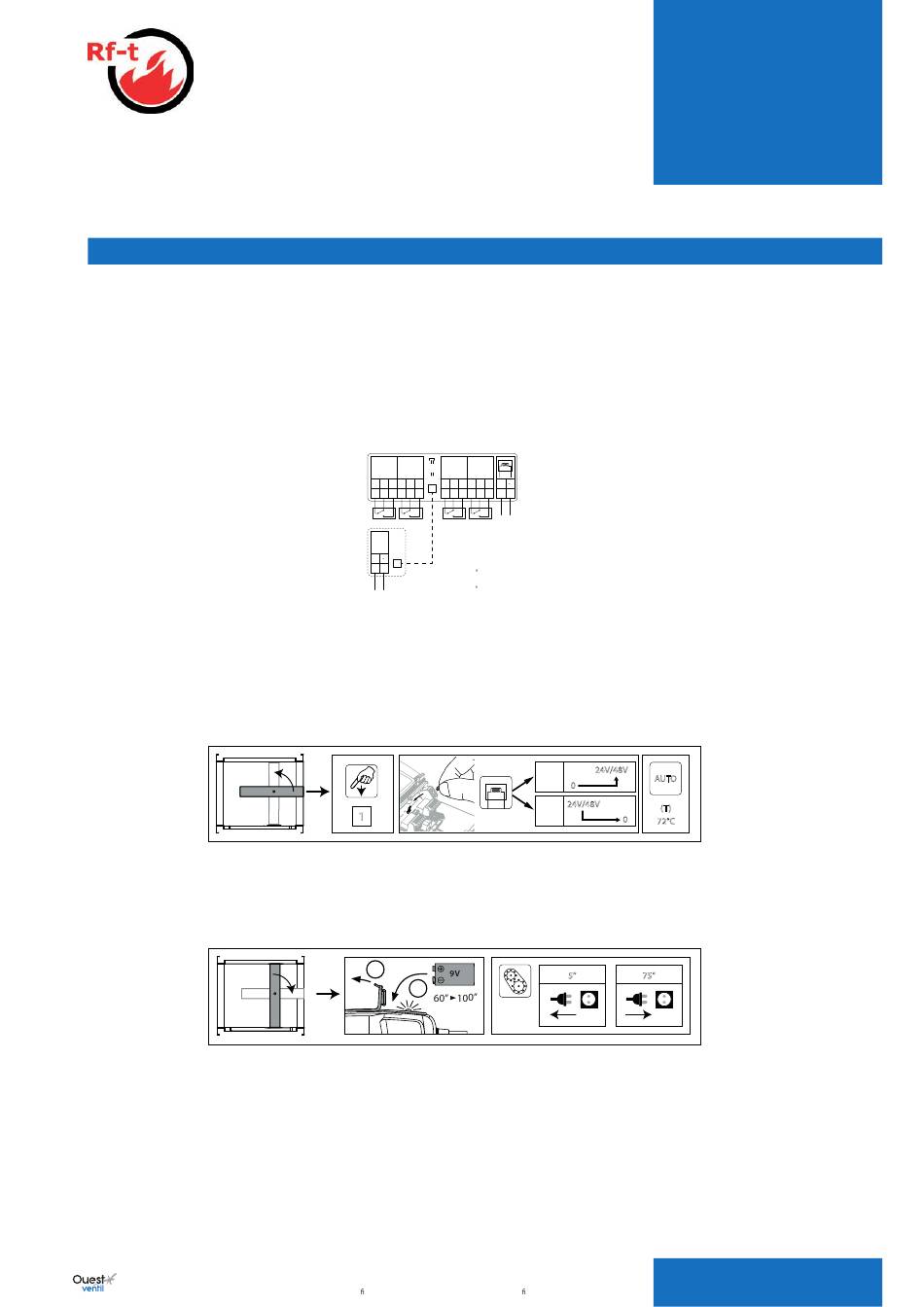

Raccordement électrique :
Nous attirions votre attention sur le fait que les moteurs de réarmement du mécanisme UNIQ fonctionnent en 24V AC (courant
alternatif) et DC (courant continu), et en 48V uniquement en DC.
En DC, l'alimentation doit être plus précisément "stabilisée".
Une alimentation seulement "redressée" ne permettra pas le réarmement de UNIQ.
Fonctionnement :
A – DECLENCHEMENT
Manuel : pressez une fois brièvement sur le bouton (1)
Autocommandé : le fusible thermique déclenche à partir de 72°C dans la gaine
Télécommandé : par bobine à émission (VD) ou à rupture (VM) de courant
A – REARMEMENT
Manuel :
1. Ouvrez le compartiment de la pile (4) et maintenez une pile de 9V contre les ressorts de contact jusqu'à ce que la diode LED
(3) arrête de clignoter
2. Contrôlez si l'indicateur (2) indique que la lame est en position ouverte
3. Retirez la pile et fermez le compartiment de la pile
Télécommandé :
1. Coupez l'alimentation électrique vers le moteur ME pendant au moins 5 secondes
2. Alimentez le moteur ME (respectez la tension indiquée) pendant au moins 45 secondes
3. La rotation du moteur s'arrête automatiquement à la fin de course (lame ouverte)
2
/5 FR-FR UNIQ - 2020/01/06 O
Ouest Ventil se réserve le droit de modifier certaines données sans information préalable. Photos et schémas non contractuels.
Nous déclinons toute responsabilité en cas d'utilisation ou de mise en œuvre des matériaux non conforme aux règles prescrites dans le document présent et les règles de l'art
applicables. Il est nécessaire de suivre les recommandations d'usage et de véri er la conformité avec les exigences actuelles, spéci cations et réglementations en vigueur.
VD
DCB
FCB
DCU
FCU
VM
C
NF
NO
C
NF
NO
C
NF
NO
C
NF
NO
+
11
12
13
14
15
16
5
6
7
8
9
10
1
2
24/48 VDC
VD/VM
ME
VD :
Déclenchement émission (avec jumper)
VM :
Déclenchement rupture (sans jumper)
+
DCU :
Contact de position début de course unipolaire
3
4
FCU :
Contact de position n de course unipolaire
DCB :
Contact de position début de course bipolaire
FCB :
Contact de position n de course bipolaire
24/48 VDC
ME :
Moteur de réarmement
24 VAC
1
1
4
3
4
3
24V/48V
VD
AUTO
0
24V/48V
(T)
VM
0
72°C
24V/48V
VD
AUTO
0
24V/48V
(T)
VM
0
72°C
5''
75''
+
5''
75''
+
