Installation horizontale avec pré-cadre : généralités pour tous les types de conduits
1

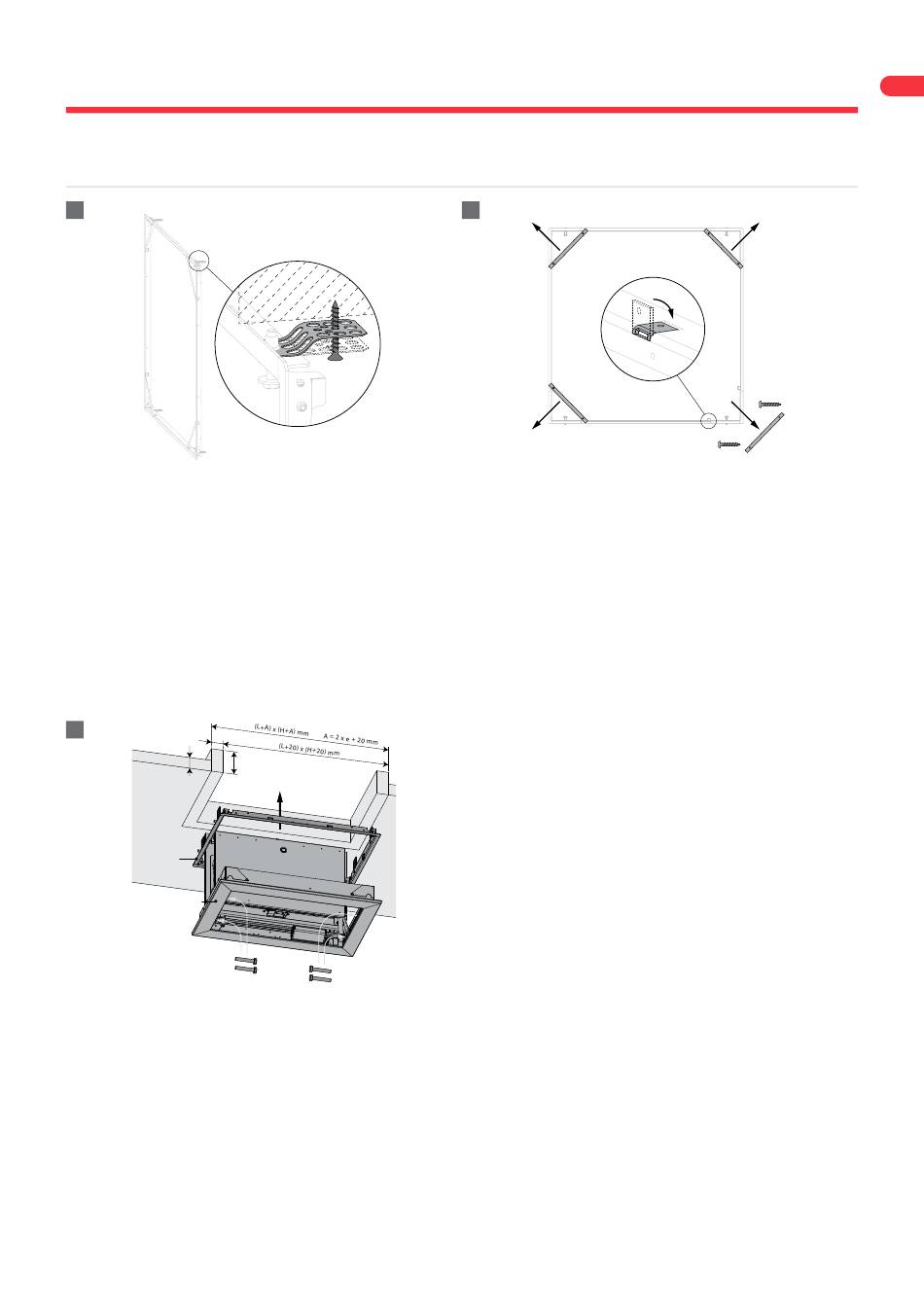

1. Faites une baie aux dimensions (L+A) x (H+A) mm.
A = 2 x épaisseur manchon (e) + 20 mm.
Posez un manchon de même type et épaisseur que le conduit
(ép. e) de profondeur minimale 105 mm dans la baie.
Fixez et colmatez le précadre. Voir détails par type de conduit
ci-après.
Fixez le précadre sur le manchon avec vis VBA (Ø 6 x e)mm.
Deux pattes de fixation sont prévues en bas et en haut du pré-
cadre : repliez-les contre le manchon.
Prenez soin de ne pas déformer le précadre lors du vissage et/
ou du colmatage. La baie finie doit être aux dimensions du
précadre (L+10) x (H+10) mm.
3
e
e
≥ 105 mm
KAP
KAMOUFLAGE P
3. Ouvrez et positionnez le volet dans le précadre. En cas de
bobine VM: enlevez la clé de la serrure pour ouvrir le volet.
N'utilisez pas les 4 boulons du précadre, mais utilisez les 4
boulons fournis avec le volet (M6x50 mm).
Attention : veillez à ce que les vis ne dépassent pas
l'épaisseur du manchon !
Branchez le mécanisme selon le schéma de raccordement.
Testez le bon fonctionnement du volet.
2
2. Dévissez les 4 renforts du pré-cadre KAP et repliez les 8
plaques dans le cadre.
Montage
