Retrait de la carte Logo Board
REMARQUE : Avant d'ouvrir votre ordinateur, prenez connaissance des consignes de sécurité fournies et suivez les
instructions indiquées à la section
de l'ordinateur, suivez les instructions indiquées à la section
trouverez d'autres bonnes pratiques en matière de sécurité à la page d'accueil du site Regulatory Compliance (Conformité
à la réglementation), à l'adresse www.dell.com/regulatory_compliance.
Prérequis
1. Retirez le
pied de
stabilisation.
2. Retirez les panneaux latéraux droit et gauche. Reportez-vous à la section «
3. Retirez le
ventilateur
supérieur.
Procédure
REMARQUE : Avant de les retirer, notez la façon dont les câbles sont acheminés de manière à pouvoir les acheminer
correctement après avoir remis en place la carte du logo.
1. Couchez le châssis sur le côté droit.
2. Débranchez tous les câbles de la carte du logo.
3. Retirez la vis (#6-32x6) qui fixe la carte du logo au châssis.
4. Faites glisser la carte du logo pour l'extraire du châssis.

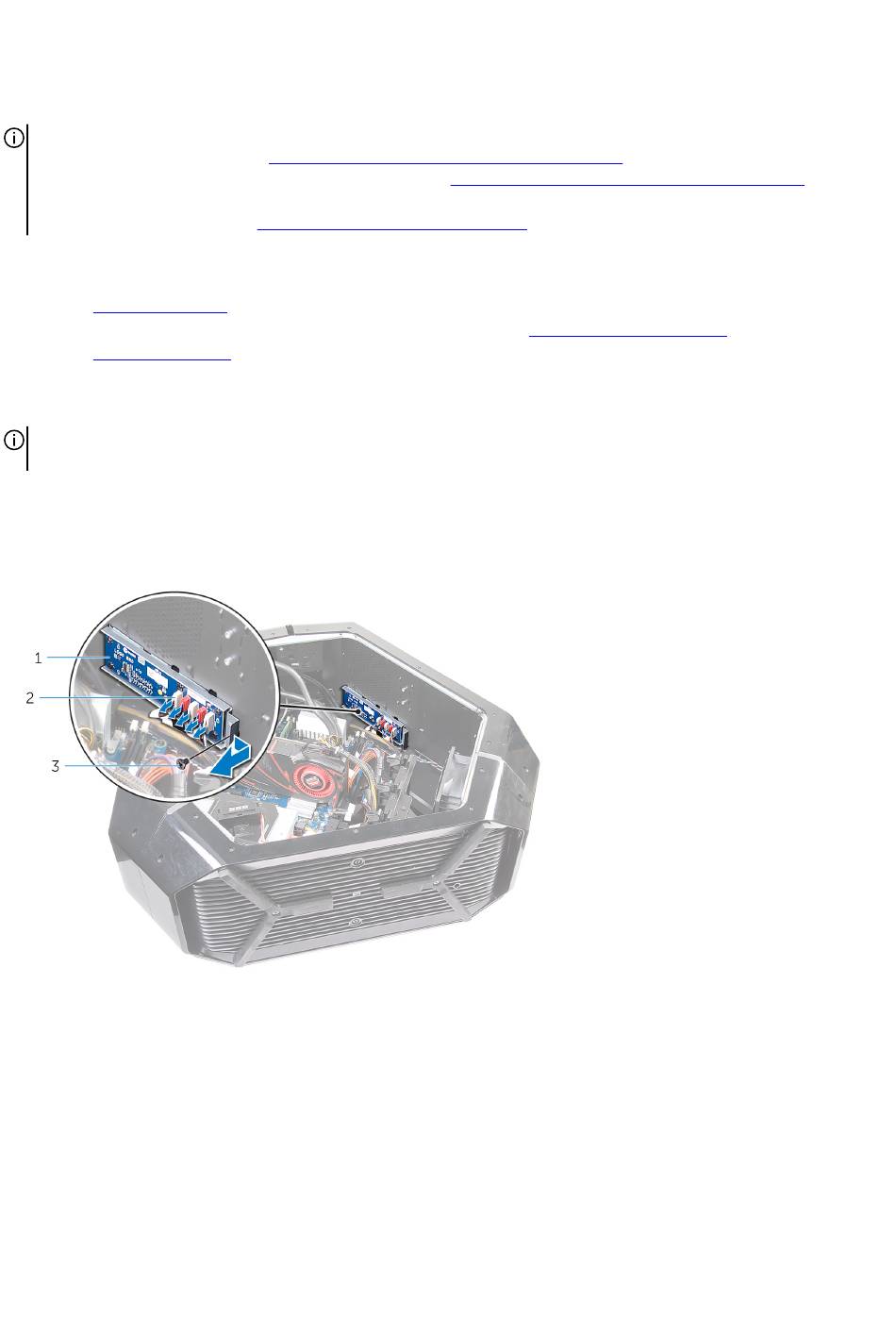

a. carte du logo
b. connecteur
c. vis
5. Retirez les six vis (#6-32x6) qui fixent la carte du logo au support.
6. Retirez la carte du logo du support.
64
Avant une intervention à l'intérieur de
l'ordinateur. Après une intervention à l'intérieur
Après une intervention à l'intérieur de
Retrait des panneaux latéraux
l'ordinateur. Vous
».
