GÉNÉRALITÉS
GÉNÉRALITÉS
Les ballons
R
7200 V Pluspeuvent être raccordés à des générateurs de chaleur déjà en place pour autant que leur puissance
thermique soit adaptée et dans le respect de la direction des flux hydrauliques.

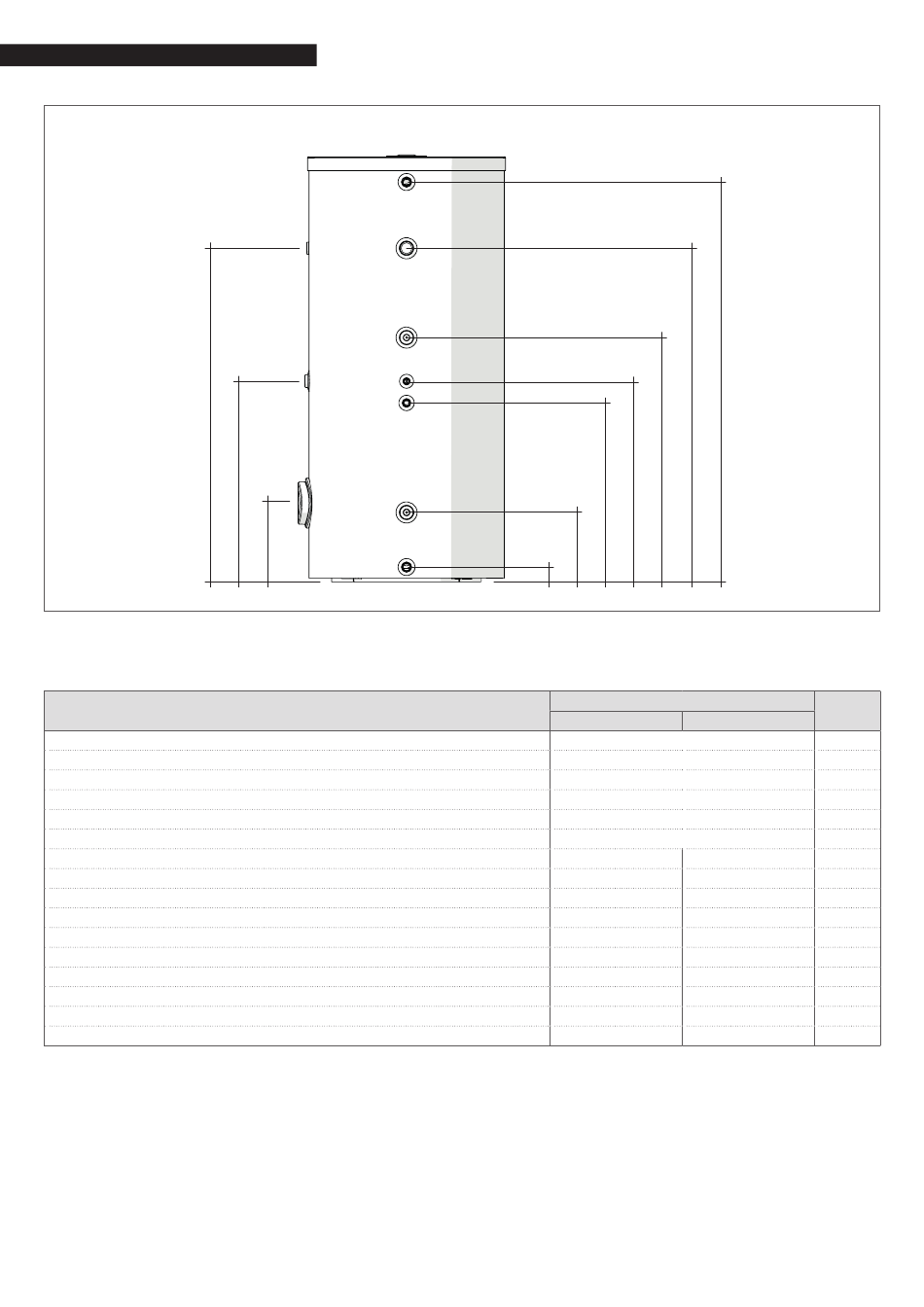

Les caractéristiques des raccords hydrauliques sont:
DESCRIPTION
UAC
Sortie eau chaude sanitaire
ES
Entrée échangeur
RC
Recirculation sanitaire
US
Sortie échangeur
EAF (SB) Entrée d'eau froide sanitaire (Vidange préparateur)
RE
Manchon pour résistance électrique (non fournie)
A
B
C
D
E
F
G
H
I
L (*)
(*)
Le raccord (L) peut être utilisé comme alternative pour l'introduction de la première anode en magnésium (en cas de locaux
d'installation pas particulièrement hauts).
Il est conseillé d'installer sur le départ et le retour, des vannes d'isolation.
9
Pendant la phase de remplissage/charge du préparateur, vérifier l'étanchéité des joints.
UAC
RE
A
B
C
EAF
(SB)
7200 V Plus 800 - 1000
(*)
ES
RC
US
10
I
L
H
G
F
E
D
7200 V Plus
800
1"1/4M
1"1/4F
1"M
1"1/4F
1"1/4M
1"1/2F
1470
950
400
75
354
824
919
1125
1707
1459
1000
Ø
Ø
Ø
Ø
Ø
Ø
1695
mm
1020
mm
400
mm
75
mm
354
mm
909
mm
1019
mm
1241
mm
2032
mm
1695
mm
