4.2 Raccordement électrique avec fonctionnalité Memosens
4.2.1 Schéma de raccordement
Le schéma de raccordement  å 21 montre les raccordements avec toutes les options.
Le raccordement des capteurs est décrit plus en détails au chapitre "Câbles de mesure et
raccordement des capteurs".
A
BN
WH
B
GN A
YE B
C
D
E 10-50 V
F
10-50 V
G

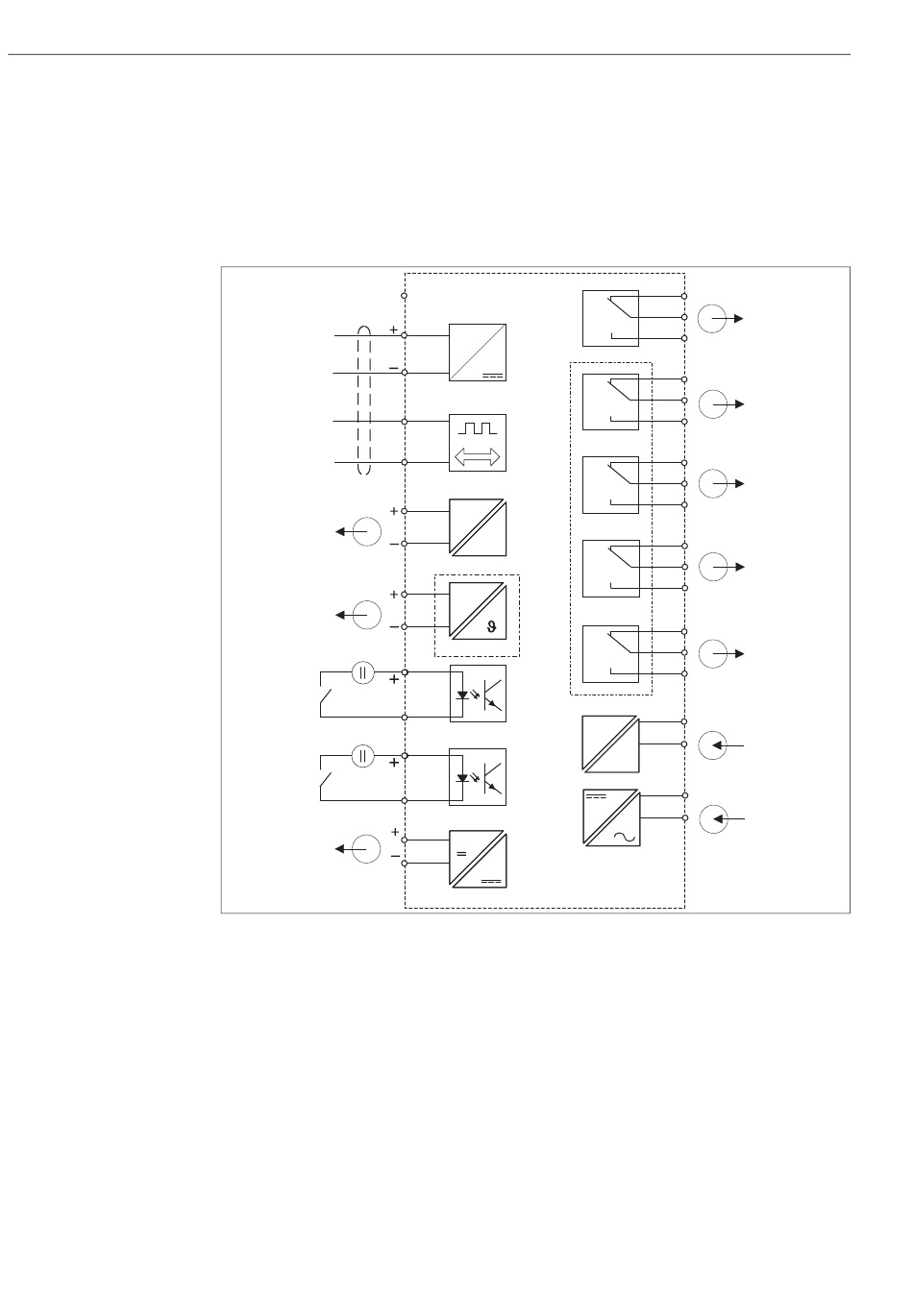

Fig. 21 : Raccordement électrique du transmetteur avec technologie Memosens
A Blindage
B Capteur
C Sortie signal 1 pH/redox
D Sortie signal 2 température, pH/redox ou régulateur
E Entrée numérique 1 (hold)
F Entrée numérique 2 (Chemoclean)
G Sortie alimentation
Remarque !
• L'appareil a la classe de protection II et fonctionne généralement sans raccordement à la terre.
• Ne raccordez pas le blindage du capteur au transmetteur.
S
87
88
96
97
31
mA
32
pH
33
mA
34
81
82
93
94
85
15 V
86
H Alarme (position du contact sans courant)
I Relais 1 (position du contact sans courant)
J Relais 2 (position du contact sans courant)
K Relais 3 (position du contact sans courant)
L Relais 4 (position du contact sans courant)
M Entrée courant 4 ... 20 mA
N Alimentation
Liquisys M CPM223/253
41
42
H
43
47
48
I
49
57
58
J
59
51
52
K
53
54
55
L
56
23 +
24 -
M
mA
~ =
L1 L+
N L-
N
