Câblage
18
4.1 Raccordement électrique sans fonctionnalité Memosens
4.1.1 Schéma de raccordement
Le schéma de raccordement Fig. 11 montre les raccordements avec toutes les options.
Le raccordement des capteurs avec les différents câbles de mesure est décrit plus en détails au
chapitre "Câbles de mesure et raccordement des capteurs".
A
B
C
D
E
F
G
H 10-50 V
I
10-50 V
J

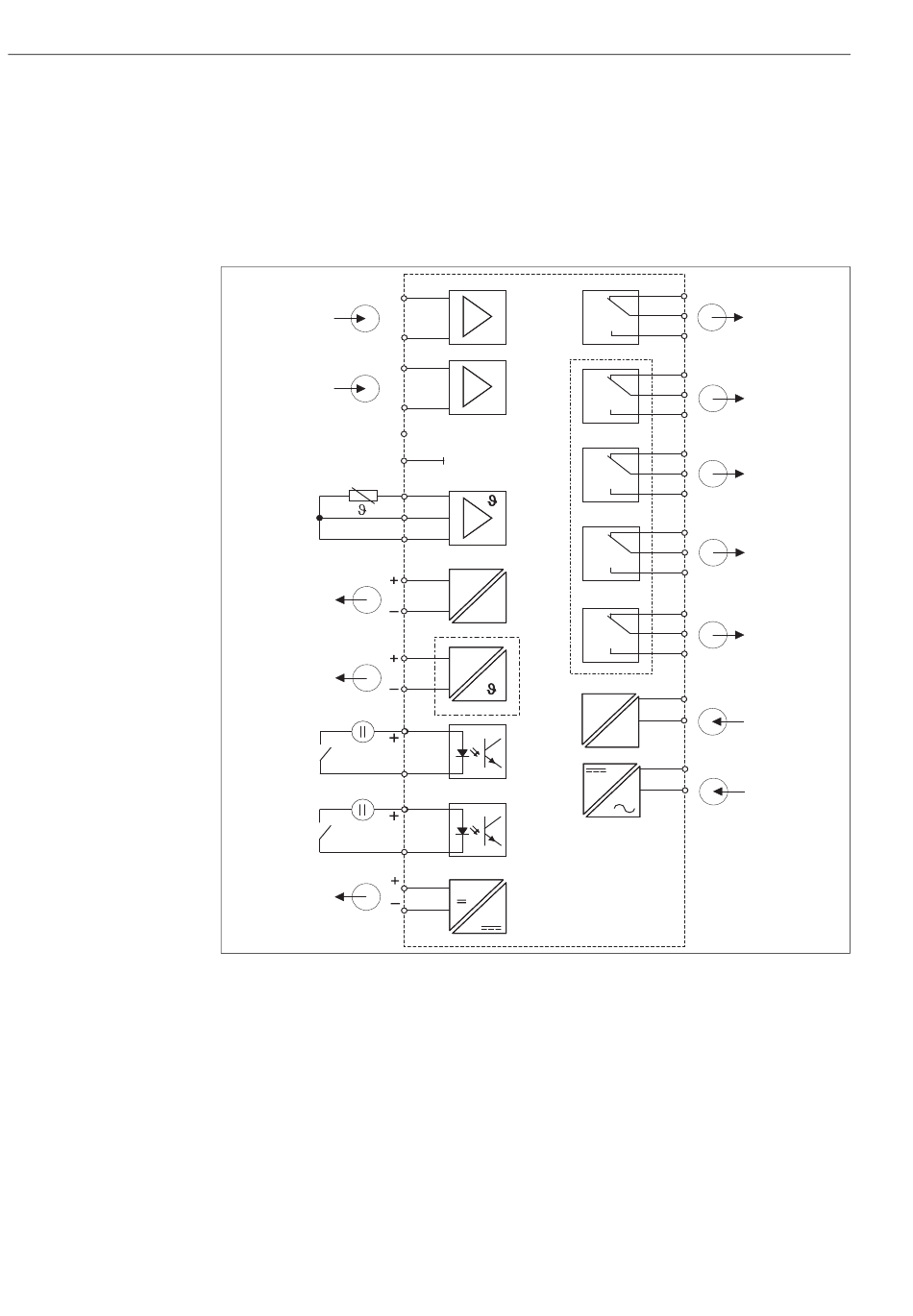

Fig. 11 : Raccordement électrique du transmetteur sans technologie Memosens
A Capteur standard
B Capteur ISFET
C Blindage extérieur pour électrodes en verre
D Compensation de potentiel (PAL)
E Sonde de température
F Sortie signal 1 pH/redox
G Sortie signal 2 température, pH/redox ou régulateur
H Entrée numérique 1 (hold)
I Entrée numérique 2 (Chemoclean)
pH
Ref.
SRC
DRN.
S
PA/
PM
11
12
13
31
mA
32
pH
33
mA
34
81
82
93
94
85
15 V
86
J
K
L
M
N
O
P
Q
Liquisys M CPM223/253
41
42
43
47
48
49
57
58
59
51
52
53
54
55
56
23 +
24 -
mA
~ =
L1 L+
N L-
C07-CPM2x3xx-04-06-00-xx-001.EPS
Sortie alimentation
Alarme (position du contact sans courant)
Relais 1 (position du contact sans courant)
Relais 2 (position du contact sans courant)
Relais 3 (position du contact sans courant)
Relais 4 (position du contact sans courant)
Entrée courant 4 ... 20 mA
Alimentation
Endress+Hauser
K
L
M
N
O
P
Q
