Pose intégrée dans le toit
Pose des rails de montage
1
2
5
2
6
32
1
Vis à bois 8x80 avec rondelle
2
Rail de montage
3
Pièce d'écartement en bois
15 mm en cas de lattage à 24
3
21 mm en cas de lattage à 30
4
4
Chevrons
5
Noue
6
Feuille de protection
7
Support noue droite/gauche
5
35 cm
7
2
Saillie
> 3 cm
7
35 cm

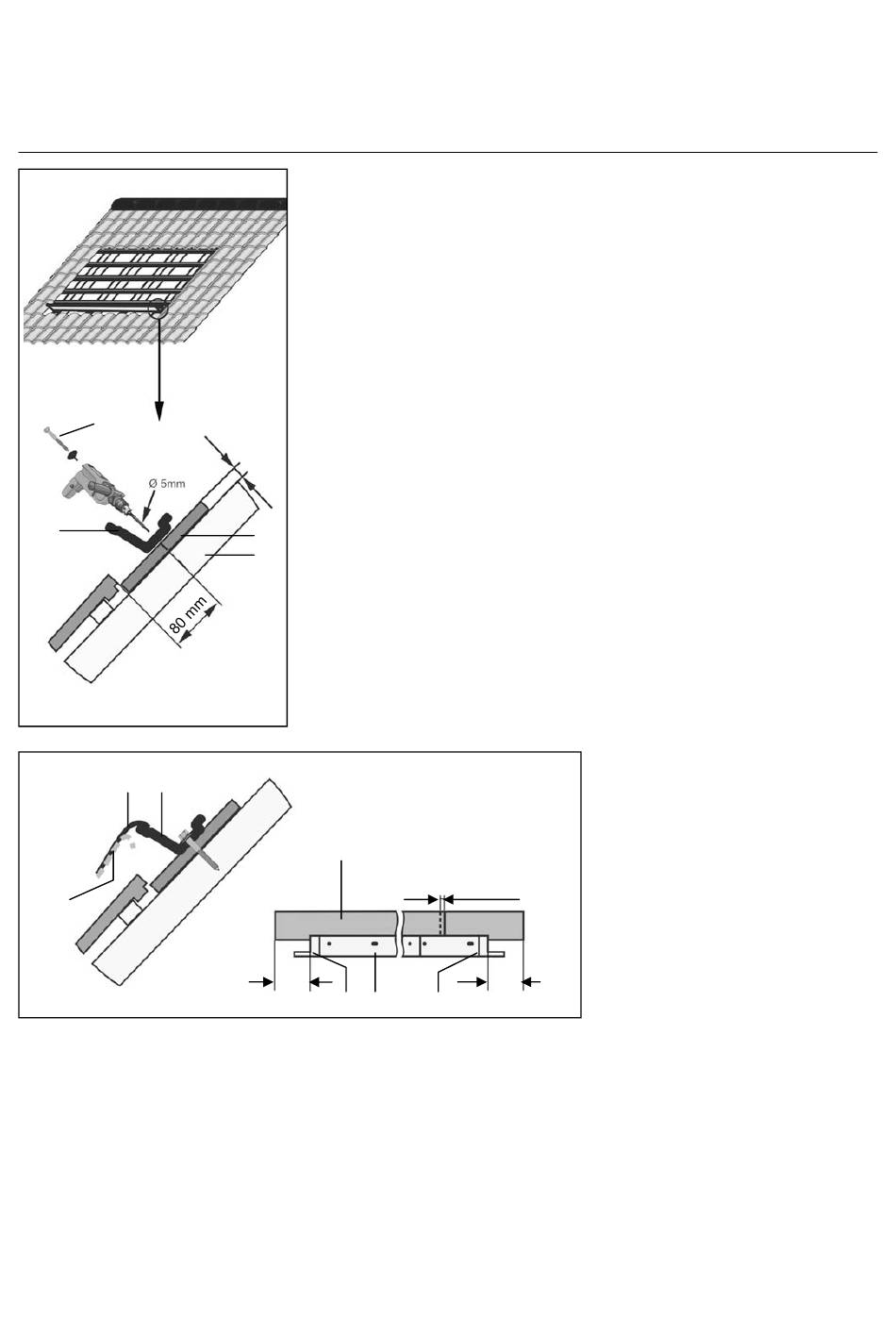

Pose des rails de montage
•
Fixez le rail de montage préparé
directement sur les chevrons.
Il faut prévoir 3 points de fixation
pour 2 capteurs et 1 point de
fixation supplémentaire pour
chaque capteur de plus.
•
Le rail de montage doit être
soulevé à la hauteur du lattage.
Pour cela, utiliser les pièces de
bois annexées.
•
Posez les pièces d'écartement de
bois prépercées longitudinalement
sur les chevrons. Il en résulte
l'écart nécessaire de 80 mm entre
les tuiles et le rail de montage.
•
Percez, en ∅ 5 mm, les chevrons
par le trou des pièces d'écarte-
ment de bois prépercées. On peut
ainsi facilement fixer les vis à bois
sans fendre les chevrons.
•
Serrez le rail de montage avec
des vis à bois 80x80 et des
rondelles sur chaque chevron.
Pose de noue
Posez la noue de façon
à ce qu'elle recouvre d'une largeur de
10 mm l'aile longue du rail de montage
inférieur.
Pressez la noue avec une saillie
de 350 mm sur le support de noue.
Ne pas encore fixer la noue sur les
tuiles.
