Préparation des capteurs
numéro d'appareil:
077000070173000020
année de construction
type de capteur
SOLATRON A 2.3
surface (brute)
capacité du capteur
Outils nécessaires
2
clés à fourche SW 30
1
clé variable ou
+ 1 clé à fourche SW 32
+ 1 clé à fourche SW 27
+ 1 clé à fourche SW 22
pince multiprise
clé de purge
2003
2
2,3 m
1,7 Liter
Tous les raccords doivent être
serrés étanches.
En cas de trop fort serrage des
raccords, le tube collecteur et les
compensateurs peuvent se tordre.
Ceci doit être évité.

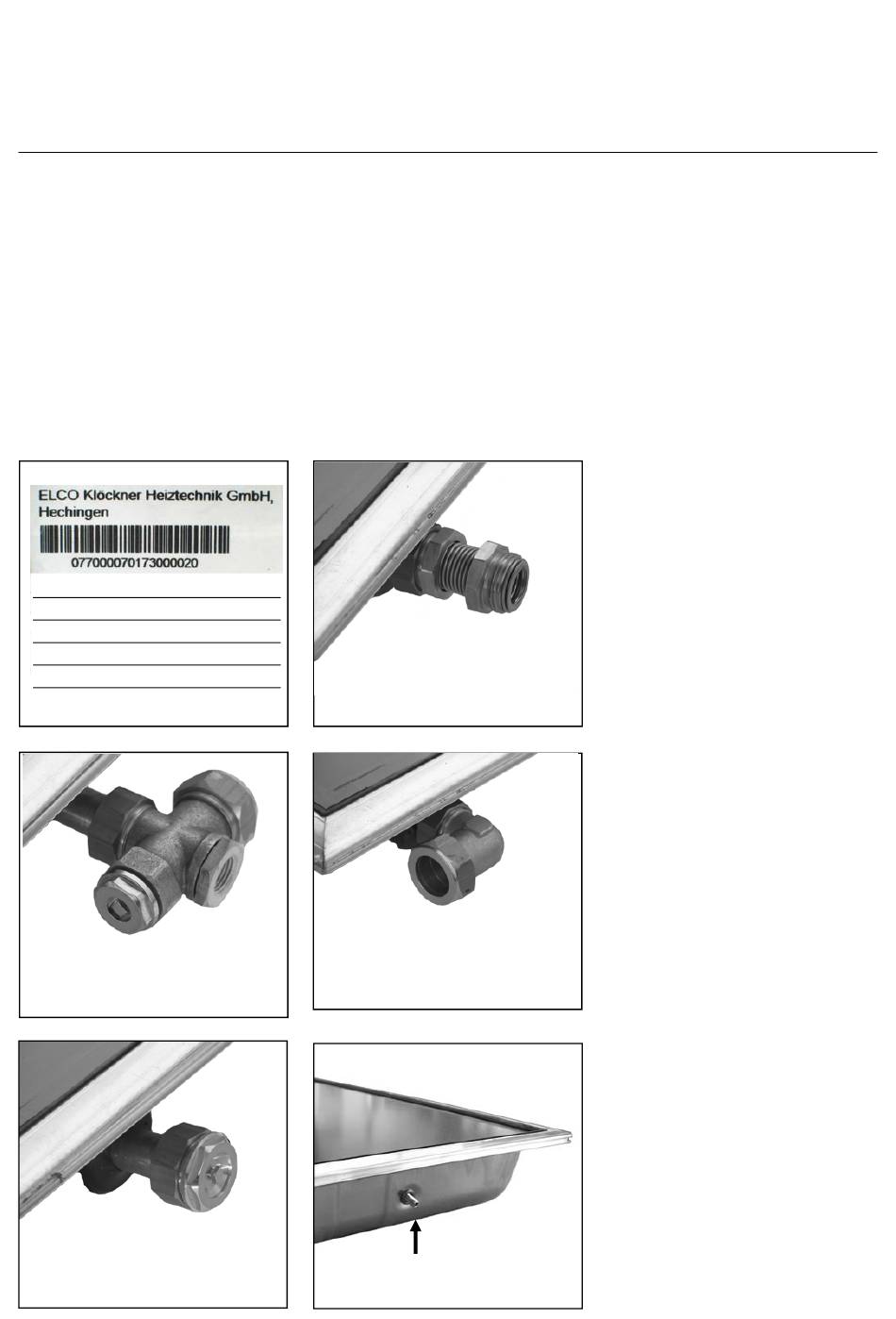

Relever le numéro de série
Relevez le numéro de série et
notez-le sur le protocole de mise en
service.
Poser les compensateurs
Fixez les compensateurs sur les
raccords courts des capteurs.
Contrôlez d'abord si les joints sont
bien posés sur les tubulures de
capteur.
Poser les raccords
Fixez les raccords sur les capteurs de
façon à ce que le tracé des conduites
solaires soit optimal.
Intégré dans le toit:
Posez la pièce
en croix sur la tubulure longue de
départ de capteur.
Posez le retour en fonction du nombre
de capteurs, en diagonale ou sur le
même capteur.
Poser les purgeurs sur les capteurs
Fermez les tubulures non utilisées
avec les obturateurs-purgeurs
annexés.
Visser les tiges filetées dans les
écrous des rivets borgnes.
33
