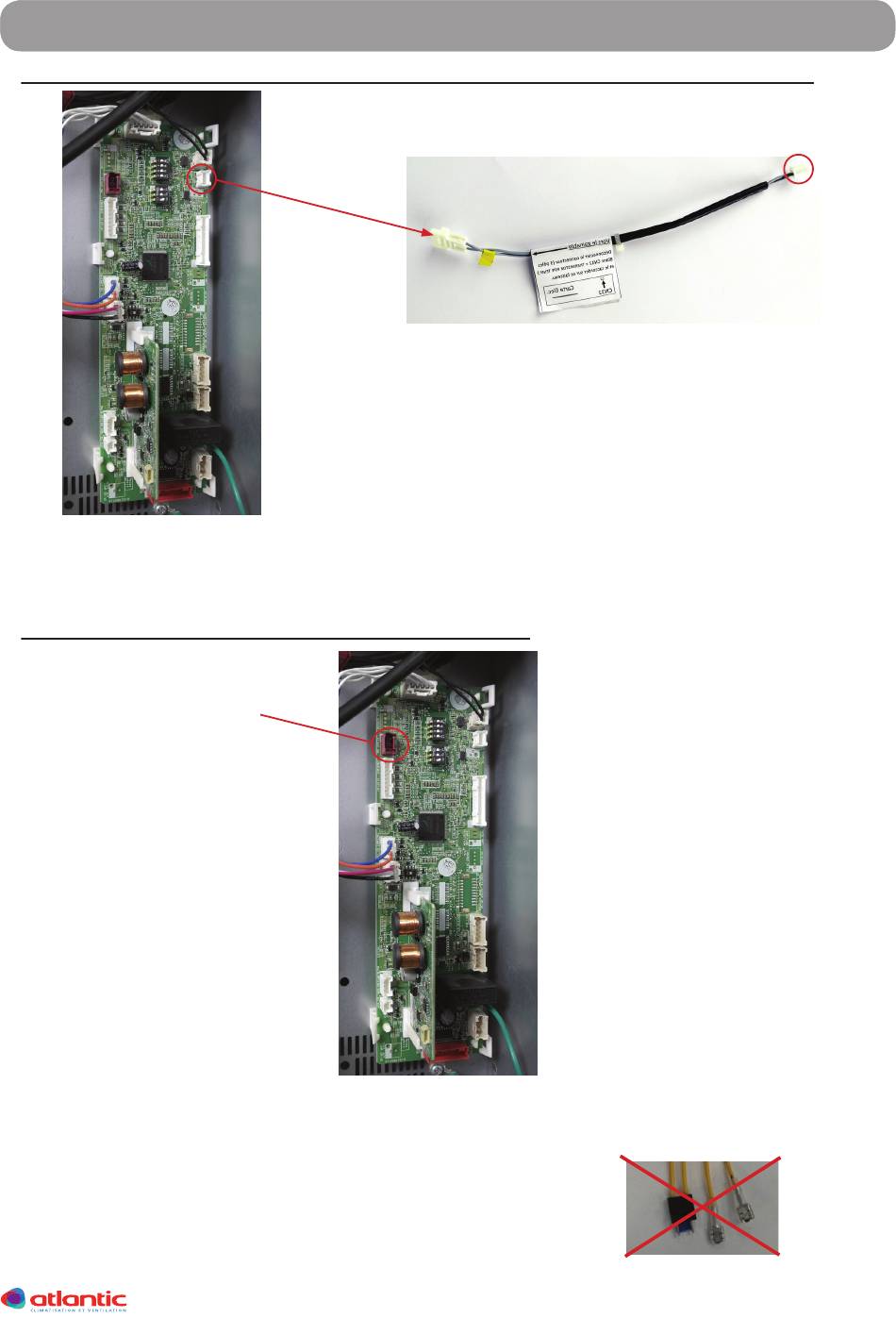

4. MISE EN PLACE ÉLECTRIQUE (2/2) – FAISCEAU ADAPTATEUR SONDE CONDENSATION
Déconnecter le connecteur 3 pôles blanc CN32 (THERMISTOR PIPE TEMP) et le raccorder sur ce
faisceau.
Connecter l'autre extrémité au connecteur de la sonde échangeur noir (2 pôles) provenant du Zone
Control 2.0.
5. MISE EN PLACE DU FLOTTEUR (POMPE DE RELEVAGE)
Connecteur 3 pôles rouge
Déconnecter le connecteur 3 pôles rouge CN9 (FLOAT SW) et le connecter sur le connecteur rouge
provenant du Zone Control 2.0.
Les autres connecteurs liés à la pompe de relevage des gainables
type LLTB ne doivent pas être utilisés.
NOTICE D'INSTALLATION
Sur ZC 2.0
3
