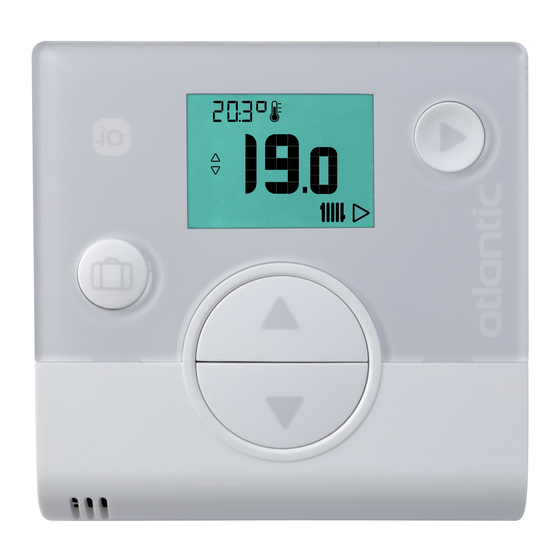

- Page 1 Commande d'ambiance Document n° 1846-3 16/02/2017 modulante Navilink A59 code 074208 Notice de référence destinée au professionnel et à l'utilisateur à conserver par l’utilisateur pour consultation ultérieure www.atlantic.fr...
- Page 2 Commande d'ambiance modulante Navilink A59 Sommaire Présentation du matériel......2 Caractéristiques générales ....2 Description de l'affi...
- Page 3 Commande d'ambiance modulante Navilink A59 Description de l'affi chage Fonctions Symboles Défi nitions • Mode vacances activé • Mode vacances • Informations • Navigation • Changement de mode • Menu installateur ( OFF, Chauffage, Rafraîchissement) • Augmenter la consigne • Mode rafraîchissement * •...
- Page 4 Commande d'ambiance modulante Navilink A59 2 Montage et raccordements Implantation • Éviter les sources de chaleur directe (cheminée, La sonde doit être installée dans la zone de séjour, sur téléviseur, plans de cuisson, soleil) et les zones de une cloison bien dégagée. Elle sera installée de manière courant d’air frais (ventilation, porte).
- Page 5 Commande d'ambiance modulante Navilink A59 Utilisation de la sonde en fi laire Alimentation 12V - 24Vdc. Type de câbles à utiliser : rigide de 0.5 à 1.5 mm ou souple de 0.5 à 0.75 mm avec embout rigide. ? Ne pas utiliser de piles.
- Page 6 Commande d'ambiance modulante Navilink A59 - 6 - Notice de référence "1846 - FR"...
- Page 7 Commande d'ambiance modulante Navilink A59 3 Liaison radio Principe d'association des sondes ambiance • PAC / Chaudière --> 1 sonde d'ambiance Associer la sonde à la PAC / Chaudière. ALFEA NAIA / NAEMA • PAC / Chaudière --> 2 sondes d'ambiance Associer la 1 ère...
- Page 8 Commande d'ambiance modulante Navilink A59 Association d'une sonde à une PAC / Chaudière 3.2.1 Association d'une 1 ère sonde à la PAC / Chaudière Action Description Affi chage Sur la chaudière ou la pompe à chaleur, lancer la procédure d'association.
- Page 9 Commande d'ambiance modulante Navilink A59 3.2.2 Association d'une 2 ème sonde Action Description Affi chage Sur la 1 ère sonde, la procédure d'association est lancée. ème Suivre la procédure ci-dessous pour associer la 2 sonde. B B B B B B B B B B B B B B B B B B B B Affi...
- Page 10 Commande d'ambiance modulante Navilink A59 ème Association d'une 2 sonde ère L'installation comprend une 1 sonde fonctionnelle. ère 3.3.1 Procedure d'association sur la 1 sonde Action Description Affi chage A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A Accéder au Menu Installateur en appuyant simultanément sur...
- Page 11 Commande d'ambiance modulante Navilink A59 3.3.3 Association de la 2 ème sonde Action Description Affi chage Sur la 1 ère sonde, la procédure d'association est lancée. ème Suivre la procédure ci-dessous pour associer la 2 sonde. B B B B B B B B B B B B B B B B B B B B Affi...
- Page 12 Commande d'ambiance modulante Navilink A59 Menu Installateur Accéder au Menu Installateur en appuyant simultanément sur et sur Une fois le Menu Installateur activé, le pictogramme s'affi che. Quitter le Menu Installateur en appuyant simultanément sur et sur Etalonnage Appairage Réinitialisation Envoi Clé...
- Page 13 Commande d'ambiance modulante Navilink A59 Étalonnage Action Description Affi chage Accéder au Menu Installateur en appuyant simultanément sur et sur Sélectionner "EtAl" à l'aide du bouton Ajuster la température à l'aide des boutons Attendre 5 secondes. La sonde est étalonnée.
- Page 14 Commande d'ambiance modulante Navilink A59 Association de sonde Action Description Affi chage Accéder au Menu Installateur en appuyant simultanément sur et sur Sélectionner "ioAJ" à l'aide du bouton Sélectionner "oui" à l'aide des boutons Attendre 5 secondes. "Sde" clignote, la sonde est en attente d'association pendant 10 minutes.
- Page 15 Commande d'ambiance modulante Navilink A59 Réinitialisation Action Description Affi chage Accéder au Menu Installateur en appuyant simultanément sur et sur Sélectionner "init" à l'aide du bouton Sélectionner "oui" à l'aide des boutons Attendre 5 secondes. La sonde est réinitialisée. Notice de référence "1846 - FR"...
- Page 16 Commande d'ambiance modulante Navilink A59 • PARAMETRES AVANCES - OPTIONS DOMOTIQUES Clé de sécurité : Le protocole radio io-homecontrol® est sécurisé afi n de ne pas interférer avec un équipement voisin. Dans le cas de différents équipements io-homecontrol®, le premier équipement installé va générer une "clé...
- Page 17 Commande d'ambiance modulante Navilink A59 Réception d'une clé io-homecontrol® Action Description Affi chage Accéder au Menu Installateur en appuyant simultanément sur et sur Sélectionner "iorE" à l'aide du bouton Sélectionner "oui" à l'aide des boutons Attendre 5 secondes. La séquence de réception de clé io-homecontrol® est lancée.
- Page 18 Commande d'ambiance modulante Navilink A59 3.10 Version Action Description Affi chage Accéder au Menu Installateur en appuyant simultanément sur et sur Accéder à l'écran "Version" à l'aide du bouton Quitter le Menu Installateur en appuyant simultanément sur et sur - 18 -...
- Page 19 Commande d'ambiance modulante Navilink A59 Notice de référence "1846 - FR" - 19 -...
- Page 20 Commande d'ambiance modulante Navilink A59 4 Utilisation Réglage consigne en Menu avancé : Mode manuel ? La dérogation permet de modifi er la consigne pour une durée de 24H. Action Description Affi chage Appuyer sur La consigne clignote. Changer la consigne à l'aide des boutons La consigne choisie, attendre 5 secondes.
- Page 21 Commande d'ambiance modulante Navilink A59 Mode vacances Action Description Affi chage Appuyer sur le bouton Changer le nombre de jours d'absence à l'aide des boutons Attendre 5 secondes. ? Pendant la durée de l'absence, la durée restante est affi chée.
- Page 22 Commande d'ambiance modulante Navilink A59 5 Liste des erreurs N° Description de l'erreur Actions Défaut pile si charge <10% Changer les piles Défaut sonde de température Circuit ouvert Valeur inférieure à la limite basse Contacter votre installateur Valeur supérieure à la limite haute...
- Page 23 Commande d'ambiance modulante Navilink A59 Notice de référence "1846 - FR" - 23 -...
- Page 24 Veuillez contacter votre installateur ou le représentant local pour plus d’informations. * En fonction des règlements nationaux de chaque état membre. Date de la mise en service : www.atlantic.fr Société Industrielle de Chauffage SATC - BP 64 - 59660 MERVILLE - FRANCE...
