7.3 Schémas électriques types
renseignements sur d'autres commandes ou des équipements optionnels).

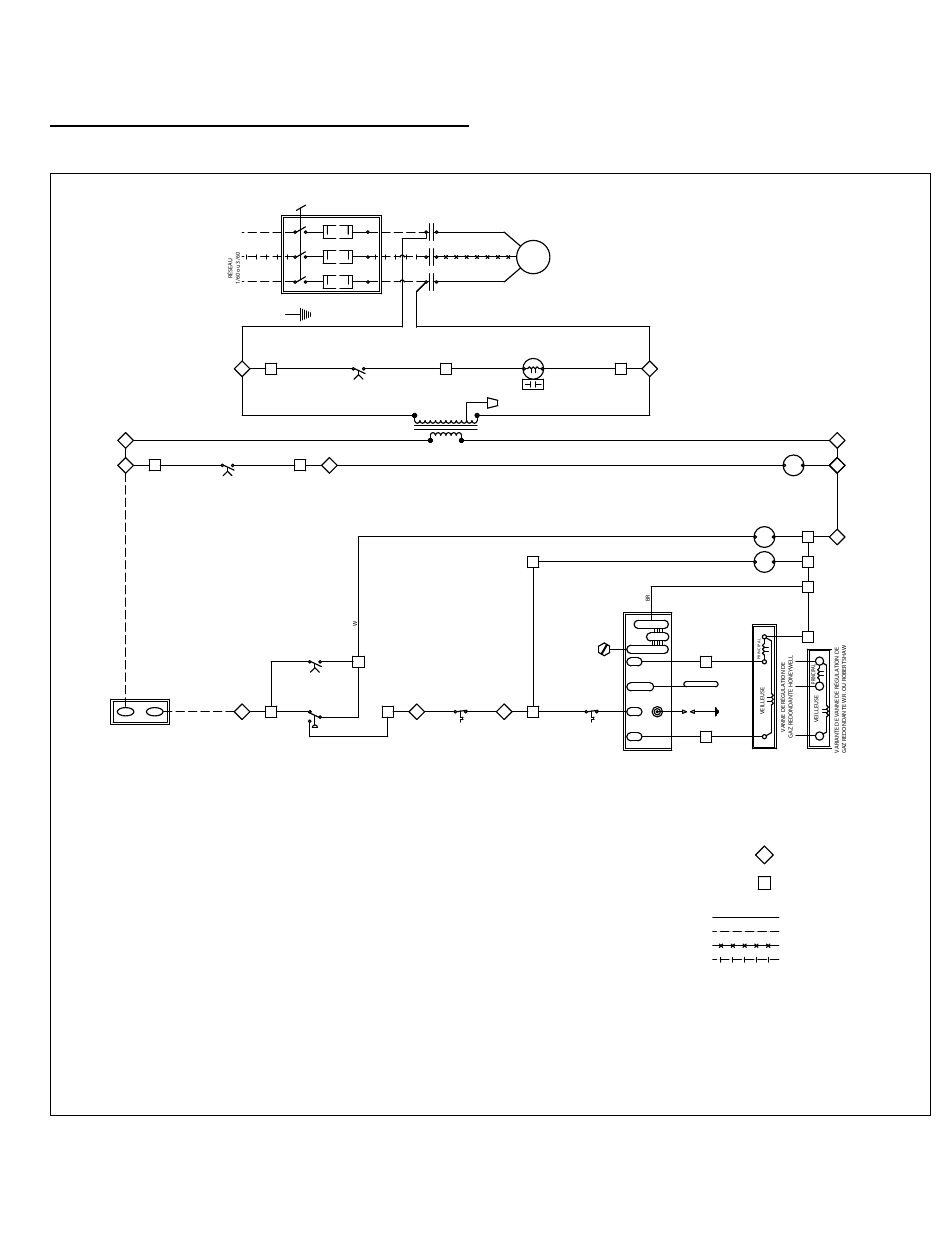

FIGURE 27 – Schéma de câblage type – fournaise extérieure modèle RPB à évacuation forcée avec
vanne de régulation de gaz standard à un étage
7
8
9
10
11
12
13
14
15
BL
16
8
CONTACTS TEMPORISÉS DE VENTILATEUR
BL
BL
17
8
8
1
18
19
20
21
22
23
24
25
26
R
W
27
THERMOSTAT OPTIONNEL
28
À UN ÉTAGE - RÉGLER LA
RÉSISTANCE ANTICIPATRICE À 1,0 A
SÉQUENCE DE FONCTIONNEMENT
- RÉGLER LE THERMOSTAT AU MINIMUM.
- METTRE LE COURANT ET OUVRIR LE ROBINET MANUEL DE GAZ DE L'APPAREIL.
- RÉGLER LE THERMOSTAT À LA VALEUR DÉSIRÉE.
- LE THERMOSTAT COMMANDE L'ALLURE DE CHAUFFE.
- LA TEMPORISATION DE LA SOUFFLANTE COMMANDE LE MOTEUR.
- RÉGLER LE THERMOSTAT AU MINIMUM EN VUE DE L'ARRÊT.
- LA TEMPORISATION DE LA SOUFFLANTE COMMANDE LA DURÉE DE
FONCTIONNEMENT DU MOTEUR.
SÉQUENCE DE CHAUFFE
- SUR DEMANDE DE CHAUFFAGE EN PROVENANCE DU THERMOSTAT.
- IL Y A MISE SOUS TENSION DU MOTEUR DU VENTILATEUR DE TIRAGE
APRÈS TEMPORISATION DE 15 SECONDES (ENVIRON).
- LE CONTACTEUR DÉBITMÉTRIQUE SUR VENTILATEUR DE TIRAGE FAIT PASSER
LES CONTACTS DE L'ÉTAT NF (NORMALEMENT FERMÉ) À L'ÉTAT NO
(NORMALEMENT OUVERT), METTANT SOUS TENSION LA VANNE DE VEILLEUSE
ET LES ÉLECTRODES (ÉTINCELLE) AFIN DE PRODUIRE UNE FLAMME DE
VEILLEUSE À CHAQUE CYCLE DE FONCTIONNEMENT. LE DÉTECTEUR
CONFIRME LA PRÉSENCE D'UNE FLAMME DE VEILLEUSE ET MET SOUS
TENSION L'INTERRUPTEUR DE SÉCURITÉ DE LA COMMANDE. L'INTERRUPTEUR
MET HORS TENSION LES ÉLECTRODES PRODUISANT L'ÉTINCELLE ET MET
SOUS TENSION LA VANNE DE RÉGULATION PRINCIPALE. LE BRÛLEUR
PRINCIPAL S'ALLUME ET L'APPAREIL CHAUFFE À L'ALLURE MAXIMALE.
- EN CAS D'EXTINCTION DE LA FLAMME LORSQUE LE BRÛLEUR PRINCIPAL
FONCTIONNE, L'INTERRUPTEUR DE SÉCURITÉ FERME LA VANNE DE
RÉGULATION PRINCIPALE ET RÉARME L'ÉLECTRODE PRODUISANT L'ÉTINCELLE.
SUR UN APPAREIL ÉQUIPÉ D'UN MODULE DE COMMANDE AVEC VERROUILLAGE,
SI LA VEILLEUSE NE S'ALLUME PAS DANS LES 120 SECONDES, L'APPAREIL
DEMEURE VERROUILLÉ À L'ARRÊT DURANT UNE HEURE, À MOINS QU'ON NE LE
RÉARME EN INTERROMPANT L'ALIMENTATION ÉLECTRIQUE DU CIRCUIT DE
COMMANDE. (SE REPORTER AUX DIRECTIVES D'ALLUMAGE)
(se reporter au schéma fourni avec la fournaise pour des
SECTIONNEUR (VOIR NOTES)
CONTACTS DE CONTACTEUR
DE VENTILATEUR
L3
L2
GND (terre)
G
BK
CONTACTS DE RELAIS TEMPORISÉ
BK
BK
BK
L1
L1
M3(1)
M4(3)
TENSION DU RÉSEAU
BK
BL
R
R
R
10
10
3
CONTACTS DE RELAIS
TEMPORISÉ
Y
W
1
M1(4)
M2(5)
MANOSTAT
LIMITE D'INVERSION D'ÉCOULEMENT
DE COMBUSTION
Y
Y
Y
12
2
2
12
W
NC
COM
NO
BK
NOTES :
- LES COMMANDES SUIVANTES SONT FOURNIES PAR REZNOR POUR INSTALLATION AU
CHANTIER : AUCUNE
- LES COMMANDES SUIVANTES SONT FOURNIES COMME ÉQUIPEMENTS OPTIONNELS :
THERMOSTAT
- LES FILS EN POINTILLÉ ET LES COMMANDES SUIVANTES SONT FOURNIS ET INSTALLÉS
PAR DES TIERS : AUCUN
- ATTENTION : EN CAS DE REMPLACEMENT DES CÂBLES D'ORIGINE FOURNIS AVEC
L'APPAREIL, UTILISER DES CÂBLES DONT LA TEMPÉRATURE NOMINALE MINIMALE EST
DE 105 DEGRÉS C., SAUF EN CE QUI A TRAIT AU FIL DE SONDE DONT LA TEMPÉRATURE
NOMINALE DOIT ÊTRE DE 150 DEGRÉS C.
- LE CALIBRE DES FILS DE CIRCUIT DE RACCORDEMENT AU RÉSEAU ET DU MOTEUR DE
SOUFFLANTE DOIT ÊTRE CHOISI DE TELLE SORTE QUE LA CHUTE DE TENSION NE
DÉPASSE PAS 5 % DE LA TENSION D'ALIMENTATION PAR LE RÉSEAU.
- UTILISER DU FIL DE CALIBRE N° 14 POUR LES CÂBLES DE RÉSEAU ET DU MOTEUR SUR
UN APPAREIL TRIPHASÉ.
- UTILISER DU FIL DE CALIBRE N° 12 POUR LES CÂBLES DE RÉSEAU ET DU MOTEUR SUR
UN APPAREIL MONOPHASÉ.
- UTILISER DU FIL DE CALIBRE N° 18 POUR LE CÂBLAGE DE COMMANDE À 24 V SUR
L'APPAREIL.
- SUR LES APPAREILS À 208/230 V LE PRIMAIRE DU TRANSFORMATEUR DE COMMANDE
EST À DOUBLE TENSION.
SUR LES APPAREILS À 230 V UTILISER LES FILS NOIR ET JAUNE (CAPUCHON ROUGE).
SUR LES APPAREILS À 208 V UTILISER LES FILS NOIR ET ROUGE (CAPUCHON JAUNE).
SUR LES APPAREILS À 115/460 V LE PRIMAIRE DU TRANSFORMATEUR DE
COMMANDE EST À SIMPLE TENSION.
SUR LES APPAREILS À 115/460 V, UTILISER LES FILS NOIR ET JAUNE.
- DANS UN SECTIONNEUR À FUSIBLES, UTILISER DES FUSIBLES TEMPORISÉS À DEUX
ÉLÉMENTS (EN NEUF OU EN REMPLACEMENT) DONT L'INTENSITÉ NOMINALE EST
ÉGALE À 1,25 FOIS L'INTENSITÉ TOTALE MAXIMALE INSCRITE SUR LA PLAQUE
SIGNALÉTIQUE DE L'APPAREIL.
- LE SECTIONNEUR EST FOURNI SUR PLACE OU OFFERT PAR L'USINE EN OPTION.
MOTEUR DE
L1
T1
VENTILATEUR AVEC
ROUGE OU NOIR
PROTECTION INTERNE
T3
R
T2
ROUGE OU NOIR
W
MOTEUR ET CONDENSATEUR
DE VENTILATEUR DE TIRAGE
BK
BK
F
R
Y
TRANSFORMATEUR DE
COMMANDE DE 40 VA
BR
V 24
BK
6
MISE À LA TERRE
DE BRÛLEUR
SÉCURITÉ
AUTOMATIQUE
À LIMITE HAUTE
À RÉARMEMENT AUTO
SUR L'APPAREIL
Y
Y
Y
Y
6
6
SÉRIES RPB AH2 OU AH3-AG1-CL1 DESSIN N° B-274964 RÉV. N° 2 IJB
W
L2
L2
17
R
CR
W
20
BR
H
TD
H
BK
21
BR
H
TD
H
BR
V 24 - TERRE
PV-MV
BR
MV/PV
VANNE PRINCIPALE (MV)/
VEILLEUSE (PV)
G
M-À-T. BRÛLEUR
BK
BK
MV
11
MV
MODULE DE
DÉTECTEUR DE PRÉSENCE
COMMANDE
DE FLAMME
D'ALLUMAGE
DÉTECTION
ÉTINCELLE
Y
TH
GND
(terre)
BL
BL
PV
4
PV
CODE COULEUR DES FILS
NOIR - BK
LONGUEUR
BRUN - BR
TOTALE DE CÂBLE
ROUGE - R
150 PIEDS
ORANGE - O
250 PIEDS
JAUNE - Y
350 PIEDS
VERT - G
BLEU - BL
POURPRE - PR
BLANC - W
2, 6, 7, 8, 10,
BORNIER - COMPARTIMENT
12, L1 & L2
SOUFFLANTE
1, 2, 4, 6, 7, 8, 10,
BORNIER - COMPARTIMENT
11, 12, L1, L2 & F
FOURNAISE
CÂBLAGE EN USINE
CÂBLAGE SUR PLACE
CÂBLAGE EN USINE OPTIONNEL
CÂBLAGE SUR PLACE OPTIONNEL
Formulaire I-RPB-FR, N/P 271143R12, Page 25
BR
7
BOBINE DE CONTACTEUR
BR
DE MOTEUR DE VENTILATEUR
7
7 - 8 - 9
BOBINE DE RELAIS
BR
DE TEMPORISATION
7
7
13 - 25
ÉLÉMENT CHAUFFANT
TEMPORISÉ DE VENTILATEUR
7
17
7
7
PRINCIPAL
BR
C
BK
M
VEILLEUSE
BL
P
CÂBLAGE SUR PLACE
CALIBRE DE FIL MINIMAL
RECOMMANDÉ
N° 18 AWG
N° 18 AWG
N° 14 AWG
