Principe de mesure

Principe de mesure
Les appareils envoient via leur antenne un signal radar continu. Celui-ci
est réfléchi par le produit et l'antenne capte son écho.
La différence de fréquence entre le signal émis et l'écho reçu est propor-
tionnelle à la distance et dépend de ce fait de la hauteur de remplissage.
Le niveau ainsi déterminé est converti en signal de sortie et transmis en
tant que valeur de mesure.
Technologie 80 GHz
La technologie 80 GHz utilisée permet une focalisation sans équivalent
du rayon radar et une grande plage dynamique des capteurs radar. Plus
la plage dynamique d'un capteur radar est grande, plus son éventail d'uti-
lisations est vaste et plus la fiabilité de la mesure est élevée.
Avantages
La technique radar sans contact se distingue par une précision de
mesure particulièrement élevée. La mesure n'est affectée ni par des
propriétés de produit qui varient, ni par des conditions process comme
la température, la pression ou un fort développement de poussières. Le
réglage convivial sans remplissage ni vidange de la cuve économise du
temps.
Grandeur d'entrée
La grandeur de mesure est la distance entre le bord de l'antenne du
capteur et la surface du produit de remplissage. Le bord de l'antenne est
aussi le niveau de référence pour la mesure.

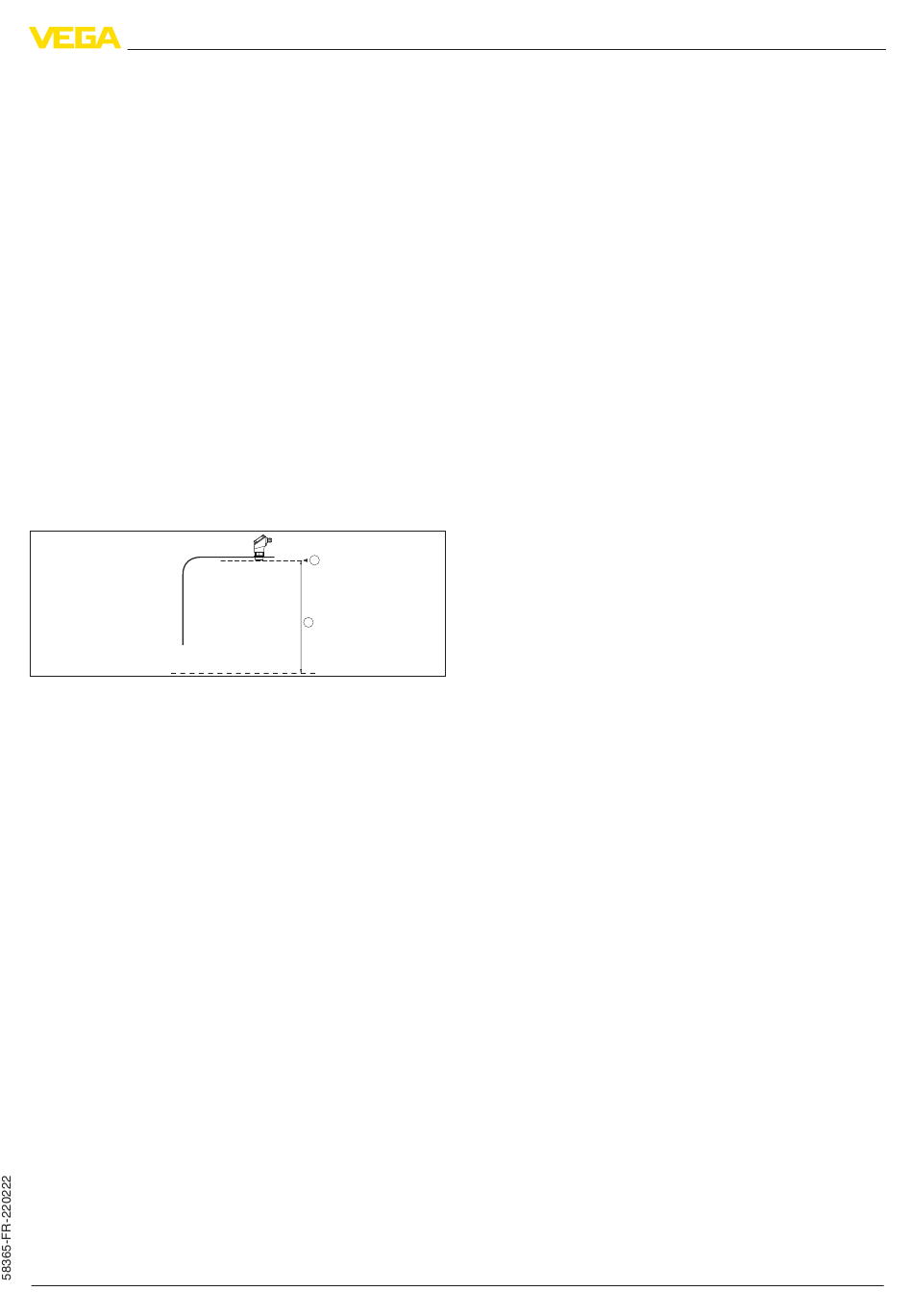

Fig. 1: Données relatives à la grandeur d'entrée
1 Niveau de référence
2 Grandeur de mesure, plage de mesure maxi.
