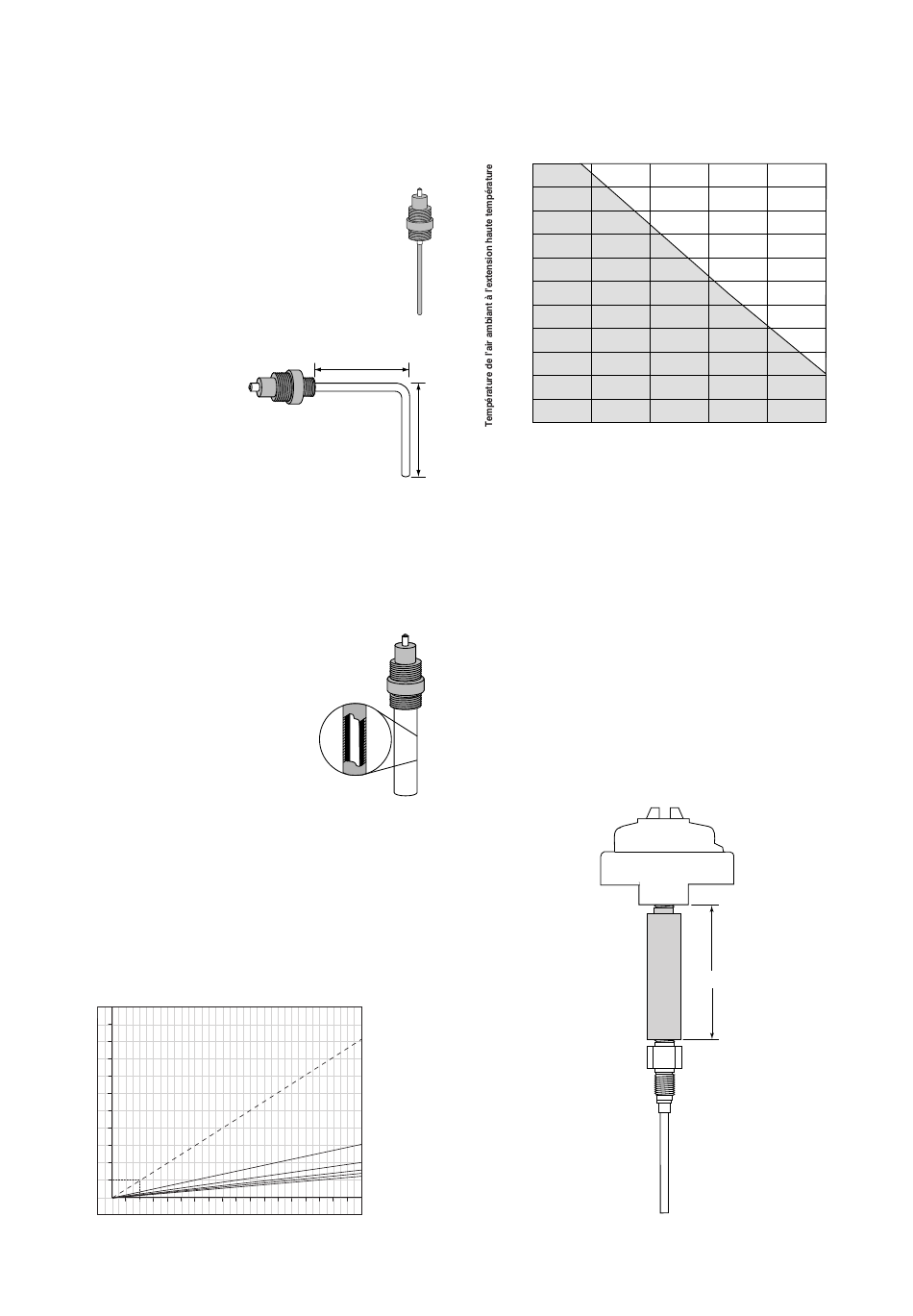

SONDES RIGIDES NON REVETUES
POUR FLUIDES NON CONDUCTEURS
SONDES RIGIDES
Les sondes rigides sont constituées d'une tige de sonde,
d'un joint et d'un écrou de fixation (raccordement). La tige
peut prendre différentes formes, en fonction de l'applica-
tion. On trouvera ci-après une description des types de
sondes rigides les plus courants:
Sondes non revêtues
Les sondes à tige non revêtue sont typiquement
utilisées dans des fluides de process non
conducteurs avec une valeur de diélectrique
inférieure à 10 ou une valeur de conductivité
inférieure à 10 µsiemens/cm.
La capacité est mesurée à partir de la sonde
jusqu'à la paroi du réservoir, au travers du fluide
de process.
Sonde coudée
Les sondes à tige cou-
dée
ont
un
grand
nombre d'utilisations. Elles peuvent offrir des
configurations verticales quand seul un monta-
ge latéral est possible. Elles peuvent égale-
ment offrir des configurations horizontales
quand
seul
sommet est possible. Lors d'un montage sommet,
la partie horizontale de la sonde peut être utilisée pour
créer un point de consigne extrêmement stable en
développant une très grande variation de capacité
pour une faible variation de niveau.
SONDES DE REFERENCE
Cette classification comprend les sondes qui
peuvent constituer la "seconde plaque du
condensateur" dans des réservoirs non
métalliques, ou linéariser une référen-
ce existante (c'est-à-dire des réser-
voirs cylindriques horizontaux).
Puits de tranquillisation
Un puits de tranquillisation est un
tube métallique, ou tuyau, dans
lequel une sonde est insérée de
façon concentrique. Il peut être utilisé pour
minimiser
l'effet de turbulences dans un
réservoir et augmenter le gain de capacité en rap-
prochant la terre de référence de la sonde.
Courbe de gain de capacité pour sondes non revêtues
8xB-xxxx-xxx ou 8xC-xxxx-xxx
(Le caractère "x" représente toutes les combinaisons
possibles)
Voir page 3 pour le mode d'emploi de ce graphique
pF
par cm
pF per
8,0
cm (inch)
8.0 (20)
7,2
7.2 (18)
6,4
6.4 (16)
5,6
5.6 (14)
4,8
4.8 (12)
4,0
4.0 (10)
3,2
3.2
(8)
2,4
2.4
(6)
1,8
1.6
(4)
0,8
0.8
(2)
0
0
(0)
Valeur diélectrique du fluide
1
2
3
4
5
Dielectric value of media
6
L1
un
montage
Puits
de
tranquillisation
Stillwell
Diamètre du
réservoir
Tank diameter
cm (inches)
10 (4)
30 (12)
60 (24)
120 (48)
240 (96)
6
7
8
9
10
EXTENSION HAUTE TEMPERATURE
Diagramme de dissipation de chaleur
Pour utilisation avec l'extension haute température
(89-6593-001)
70 °C
65 °C
60 °C
55 °C
50 °C
45 °C
40 °C
35 °C
30 °C
25 °C
20 °C
15 °C
L2
0 °C
90 °C
Le diagramme de dissipation de chaleur indique les tem-
pératures maximales auxquelles l'extension, P/N 89-
6593-001, peut être utilisée efficacement.
1. Déterminez la température de service maximale de
l'application et localisez-la sur l'axe X.
2. Déterminez la température ambiante maximale entou-
rant l'extension haute température et localisez-la sur
l'axe Y.
3. Si le point d'intersection sur le diagramme est dans la
zone ombrée, l'extension haute température dissipera
suffisamment de chaleur pour conserver la tempéra-
ture de l'électronique en dessous de +70°C.
REMARQUE: L'extension haute température peut être
utilisée avec toutes les configurations de sondes rigides
et les sondes flexibles 8C2-AA1A-0xx. L'extension haute
température ne peut pas être utilisée avec des sondes
revêtues.
Température de service
200 °C
300 °C
400 °C
254
500 °C
