Configuration et mise en service
Vous avez différentes possibilités pour configurer le Smartec S :
• Sur site via le pavé numérique
®
• Via l'interface HART
(en option, avec la version commandée correspondante) par :
– terminal portable HART
– PC avec modem HART
• Via PROFIBUS PA/DP (en option, avec la version commandée correspondante) avec
un PC avec interface correspondante et logiciel FieldCare (avec technologie FDT/DTM) ou via
un automate programmable industriel (API)
Remarque!
Pour la configuration via HART ou PROFIBUS PA/DP, veuillez lire le chapitre correspondant dans
le manuel de mise en service additionnel :
• PROFIBUS PA/DP, communication de terrain avec Smartec S CLD134, manuel de mise en
service BA213C
®
• HART
, communication de terrain avec Smartec S CLD134, BA212C
Ci-dessous, vous ne trouverez que la configuration par le clavier.
5. 2
Interface utilisateur
5.2.1
Affichage
Affichage par DEL
Affichage alarme, par ex. pour dépassement permanent de la valeur limite.
Défaut de la sonde de température ou erreur système (voir Liste des erreurs)
Affichage LCD
14
13
12

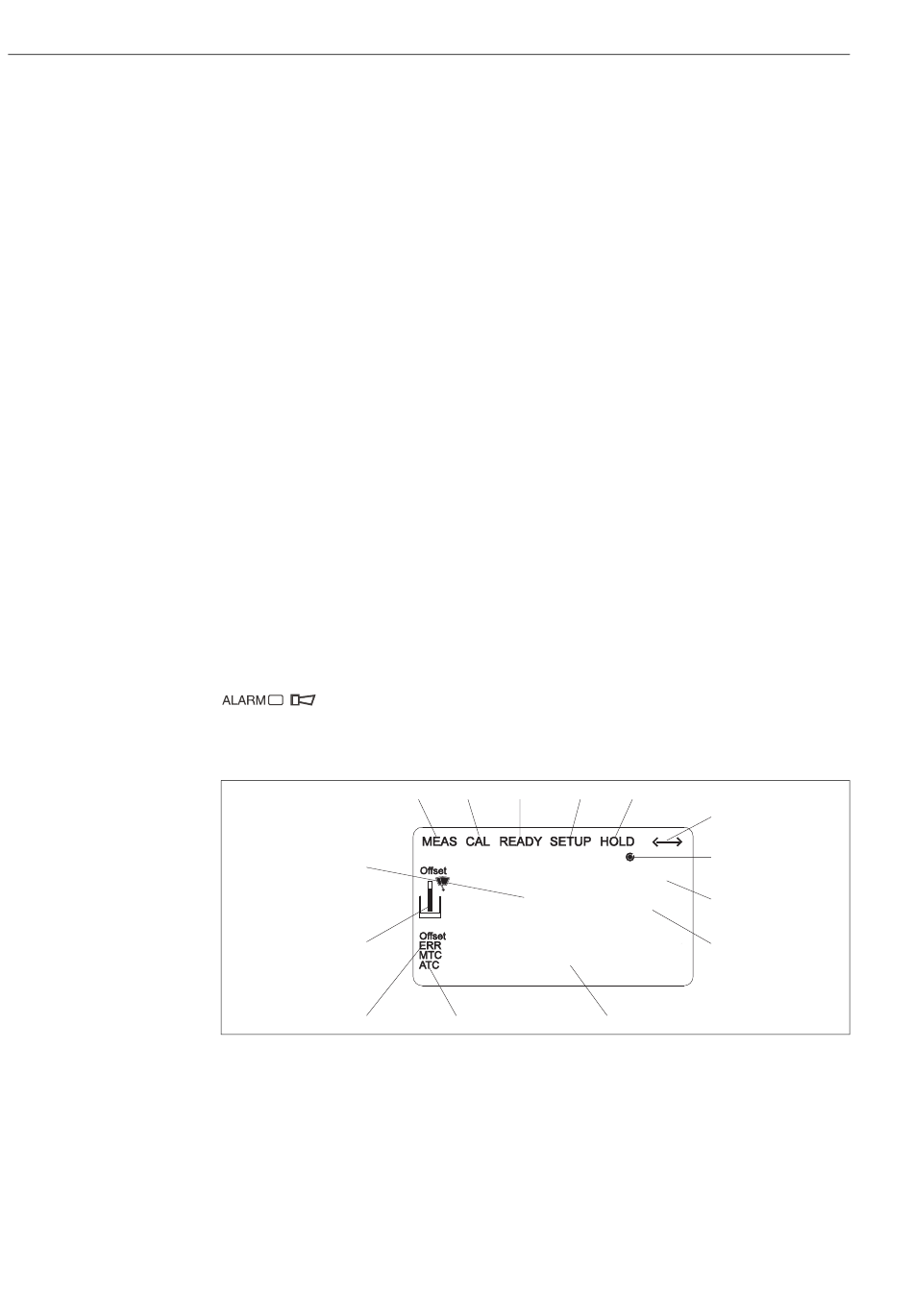

Fig. 28 :
Afficheur LCD Smartec S CLD134
1
Affichage du mode de mesure (mode normal)
2
Affichage du mode d'étalonnage
3
Affichage pour étalonnage terminé
4
Affichage du mode setup (configuration)
5
Affichage du mode "Hold" (les sorties restent dans
l'état défini)
6
Affichage de la réception d'un signal pour les appa-
reils avec communication
Affichage de l'état de service du relais : d inactif,
7
c actif
®
ou
®
et pack software FieldCare (avec technologie FDT/DTM)
1
2
3
2000
20 mA
11
8
9
10
11
12
13
14
Smartec S CLD134
4
5
6
7
mS/cm
8
O213
9
10
En mode de mesure : grandeur mesurée.
En mode Setup : grandeur réglée
Affichage du code de fonctionnement
En mode de mesure : valeur mesurée secondaire.
En mode Setup/étal. : par ex. grandeur réglante
Affichage pour compensation en température
manuelle/automatique
"Erreur" : signalisation d'une erreur
Le symbole capteur clignote pendant l'étalonnage
En mode de mesure : valeur mesurée principale.
En mode Setup/étal. : par ex. paramètre
