FAAC XMULTICOM Manuel D'instructions page 7

DL5 DL6
SW2
DL2
DS1
DL1
J18

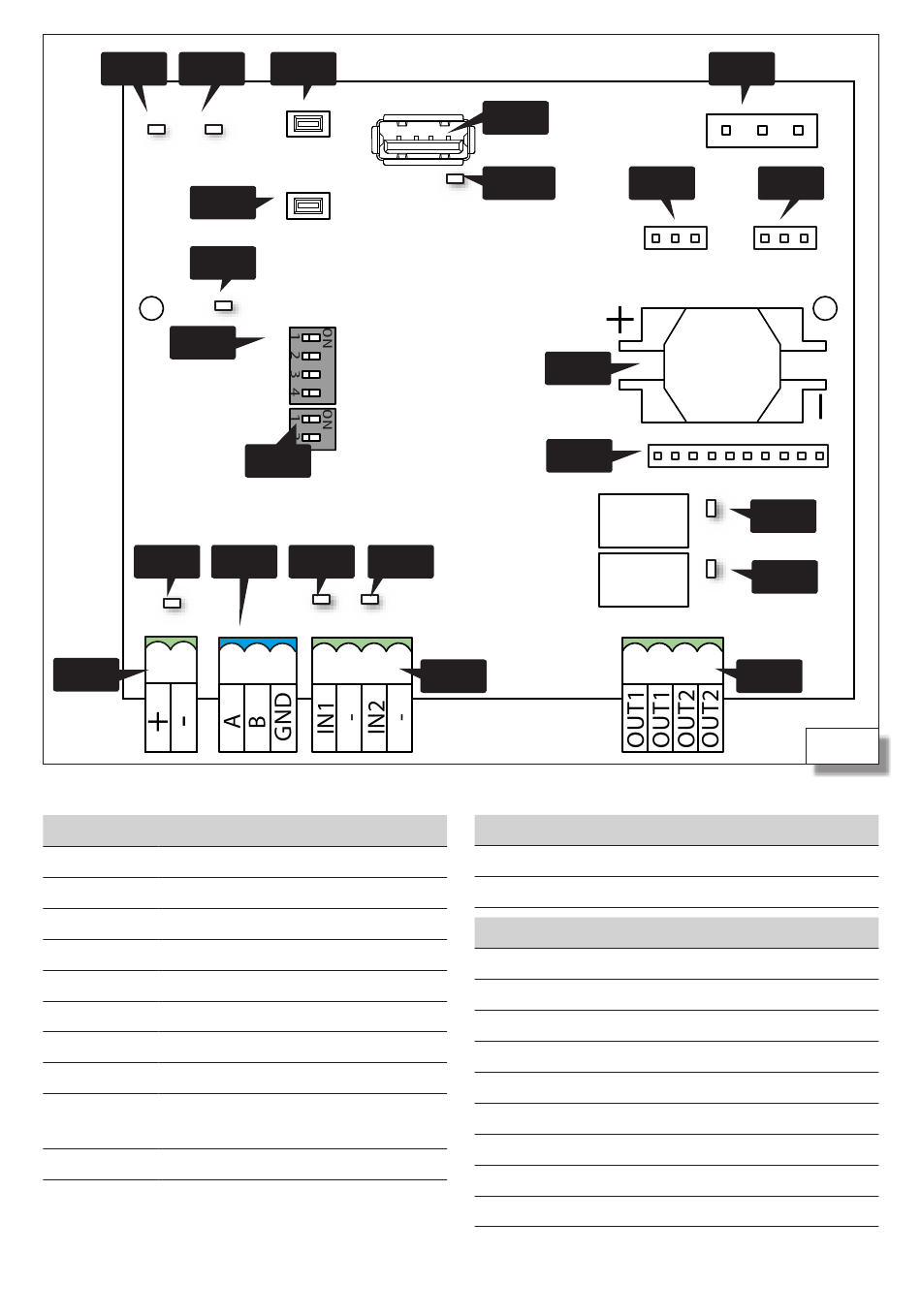

 2 COMPOSANTS
Composant Fonction
J6 Série RS485
J8 Connecteur USB -A
J11, J12, J13 Connecteur Simply Connect
J14 Connecteur pour récepteur radio XF
J16 Entrées
J17 Sorties à relais
J18 Alimentation 24 V
DS1 Pas utilisé
DIP switch pour réglage du mode de
DS2
fonctionnement
B1 Logement batterie du timer
XMULTICOM
SW1
DS2
J6 DL9 DL10
"
/~
J8
DL17
B1
J11
J16
Composant Fonction
SW1 Bouton de reset
SW2 Pas utilisé
LEDs Fonction
DL1 Présence tension d'alimentation
DL2 Présence 5 V
DL5 LED multifonction 1
DL6 LED multifonction 2
DL9 État entrée 1
DL10 État entrée 2
DL13 État sortie 1
DL14 État sortie 2
DL17 Signalisation activité USB
5
J14
J12 J13
DL14
DL13
J17
532376 - Rev.A
 3
