Sommaire des Matières pour FAAC 101202

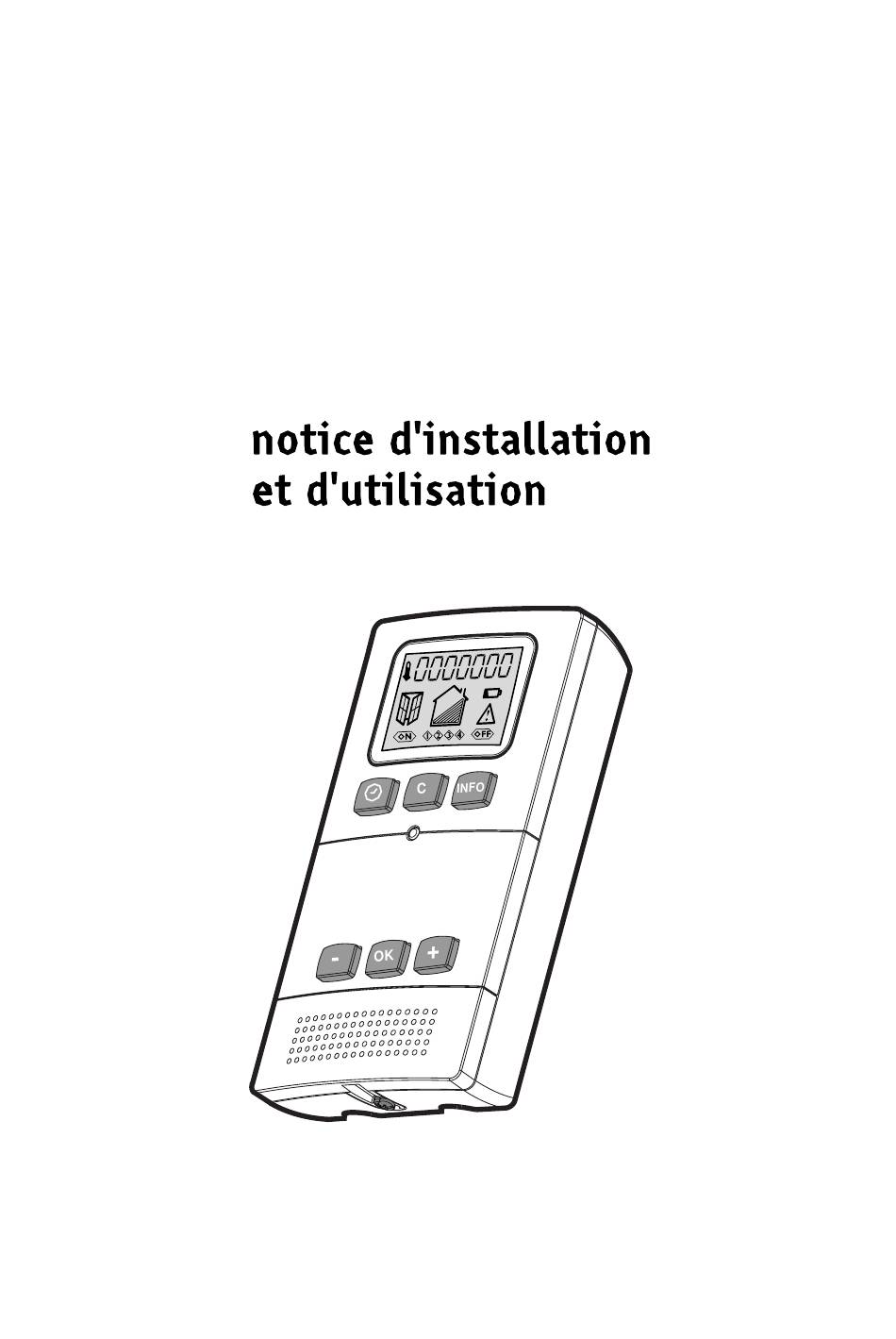

- Page 1 Clavier info commande intérieur radio code : 101202...
-
Page 3: Table Des Matières
SOMMAIRE Présentation ........... . . p4 Préparation et Installation . -
Page 4: Présentation
PRÉSENTATION Le clavier info commande fait partie de la gamme centrale transmetteur associée à votre système d’alarme. Il permet de la piloter après la saisie d’un code d’accès et dispose sur son écran LCD de toutes les informations du systè- me (état, historiques...). -
Page 5: Préparation Et Installation
PRÉPARATION ET INSTALLATION Le clavier info commande délivrant les différen- • Installation tes informations d'état de votre système d'alar- me, il est conseillé de l’installer dans un endroit - Desserrer la vis de accessible, pour une consultation plus aisée. fermeture du boîtier et (soit dans l'entrée du local à... -
Page 6: Menus
MENUS Utilisation En utilisation, le clavier info commande vous donne les différentes informations de votre système, issues ouvertes, historique des événements et vous permet de commander les différents change- ments d’état de surveillance. Pour la programmation initiale, il s’utilise grâce au trois “touches navigation des menus”, et par l’em- ploi de la touche “accès configuration”. -
Page 7: Programmation
Programmation Le clavier info commande vous permet de configurer votre installation, d’ajouter et de supprimer des produits, de nommer les lieux où sont installés les détecteurs, les sirènes, etc. Ci-dessous une présentation générale des différents menus. Ceux-ci sont commentés dans les pages suivantes. chaque avertisseur (transmetteur ou sirène) est testé... -
Page 8: Apprentissage Et Programmation
APPRENTISSAGE - PROGRAMMATION Après avoir installé les piles dans le clavier info commande, il est nécessaire d'enregistrer le produit dans la centrale transmetteur. • Si votre centrale est vierge de tout organe de commande INFO - A la mise sous tension, le voyant jaune de la centrale “flashe”... -
Page 9: Programmation Des Codes D'accès
Programmation des codes d’accès Le clavier info commande permet d’utiliser 3 codes d’accès différents : le code d’accès principal et deux codes d’accès secondaires. Le code d'accès principal : Il permet d'utiliser l'ensemble des fonctions proposées par le clavier info commande (utilisation et configuration). Le code d’accès secondaire : Il permet d'accéder uniquement à... -
Page 10: Enregistrer Des Produits
Enregistrer des produits à l’aide du clavier - Saisir le code d’accès principal. saisir le code d'accès L’écran affiche - Appuyer sur la touche “accès configuration”. - Sélectionner “INSTALLATION” puis valider. L’écran affiche : “OUVREZ LA TRAPPE CENTRALE” INFO INFO - Ouvrir la trappe piles, la centrale émet un bip. -
Page 11: Nommer Les Produits
Nommer les produits Si des produits ont été enregistrés directement sur la centrale, sans se servir du clavier, il est impératif d’utiliser au préalable la fonction “TELECHARGEMENT”. Le clavier info commande vous permet d’identifier clairement les différents éléments du système en leur donnant par exemple le lieu de leur installation : détecteur cuisine 1, sirène nord, télécommande Paul, détecteur d’ouverture 7. -
Page 12: Supprimer Un Produit
Supprimer un produit Si une télécommande a été perdue, par exemple, il est possible de la supprimer du système en utilisant le menu “Supprimer des produits”. - Rentrer le code d'accès principal. - Passer en "INSTALLATION" (appui sur la tou- che “accès configuration”, puis valider). - Page 13 TEST Afin de valider l'ensemble du système d'alarme, nous conseillons un test complet de tous les éléments. (Se reporter également au chapitre Test de la notice de la centrale transmetteur). Pour effectuer ce test tous les produits de votre système doivent être installés et alimentés. La centrale doit être placée en mode "Maintenance".
-
Page 14: Utilisation
UTILISATION Antifraude : Trois saisies successives d’un code erroné sont signalées par des bips, et blo- quent le clavier durant 1 minute. En cas de saisie erronée, avant de valider, utiliser la touche Pour changer l’état de surveillance du système - Appuyer sur la touche “OK”... -
Page 15: Marche Forcée
- Ensuite est affiché l’événement précédent et ainsi de suite. - Le clavier propose ensuite d’effacer : EFFACEMENT valider. Le pictogramme disparaît alors de l’écran du clavier. Il réapparaîtra si l’événement est toujours présent, par exemple un défaut piles ou la ligne téléphonique coupée. Marche forcée Lors de la tentative de mise en surveillance du système, si un détecteur d'ouverture est resté... -
Page 16: Fonctions Avancées
Fonctions Avancées Menu Historique des Marche / Arrêt ette fonction permet de consulter les 40 der- nières mises En et Hors service de l'installation d'alarme. saisir le code d'accès - Saisir le code d'accès principal - valider par la touche “OK”. - La centrale affiche son état - passer en arrêt surveillance (si ce n'est pas le cas). -
Page 17: Menu Historique Des Événements
Menu Historique des événements Cette fonction permet de consulter les 200 derniers événements passés sur l’installation. Liste des événements d’alarme : iste des événements de type défaut : “RIEN A SIGNALER” “DEFAUT TECHNIQUE” “INTRUSION” “DEFAUT SUPERVISION” “AUTOPROTECTION” “DEFAUT PILE” “APPEL DE DETRESSE” “DEFAUT RADIO”... -
Page 18: Menu Changer De Centrale Transmetteur Et Menu Serveur
Menu Changer de Centrale transmetteur et menu Serveur Cette fonction vous permet de changer de centrale transmetteur en transférant les identités des dif- férents éléments connus sur la nouvelle centrale. (Avant d’utiliser cette fonction, il aura été néces- saire d’avoir effectué un “TELECHARGEMENT” afin de s’assurer que toute la configuration de la centrale actuelle a été... -
Page 19: Menu Initialisation Générale
Menu Initialisation générale Ce menu permet de faire une remise à zéro générale du clavier. Il sera nécessaire de refaire un apprentissage sur la centrale ainsi que de personnaliser les codes d'accès. La fonction téléchargement devra être également utilisée. Remarque : Cette fonction ne modifie pas saisir le code d'accès l'heure. -
Page 20: Caractéristiques Techniques
Désignation / Brand name : Clavier info-commande / control keypad with display Déclare que les essais radio essentiels ont été effectués Distributeur / Distributor’s name : FAAC Declare that the essential radio tests have been done Type / Type : Emetteur / Transmitter Le marquage CE est apposé... -
Page 21: Tableau De Configuration Personnalisée
Tableau de configuration personnalisé Zones Produit Identité Local Exemple : infrarouge IR 00158 CUISINE... -
Page 22: Notes
Notes... - Page 23 Notes...
- Page 24 En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu’après confirmation par nos services.
