4-1. Emplacement du numéro de série et de la plaque signalétique
Le numéro de série et la plaque signalétique de ce produit se trouvent sur le stator. La plaque signalétique permet de déterminer l'alimentation
électrique requise et/ou la puissance nominale. Consigner le numéro de série dans la zone prévue à cet effet au dos de la couverture du présent guide
pour une référence ultérieure.

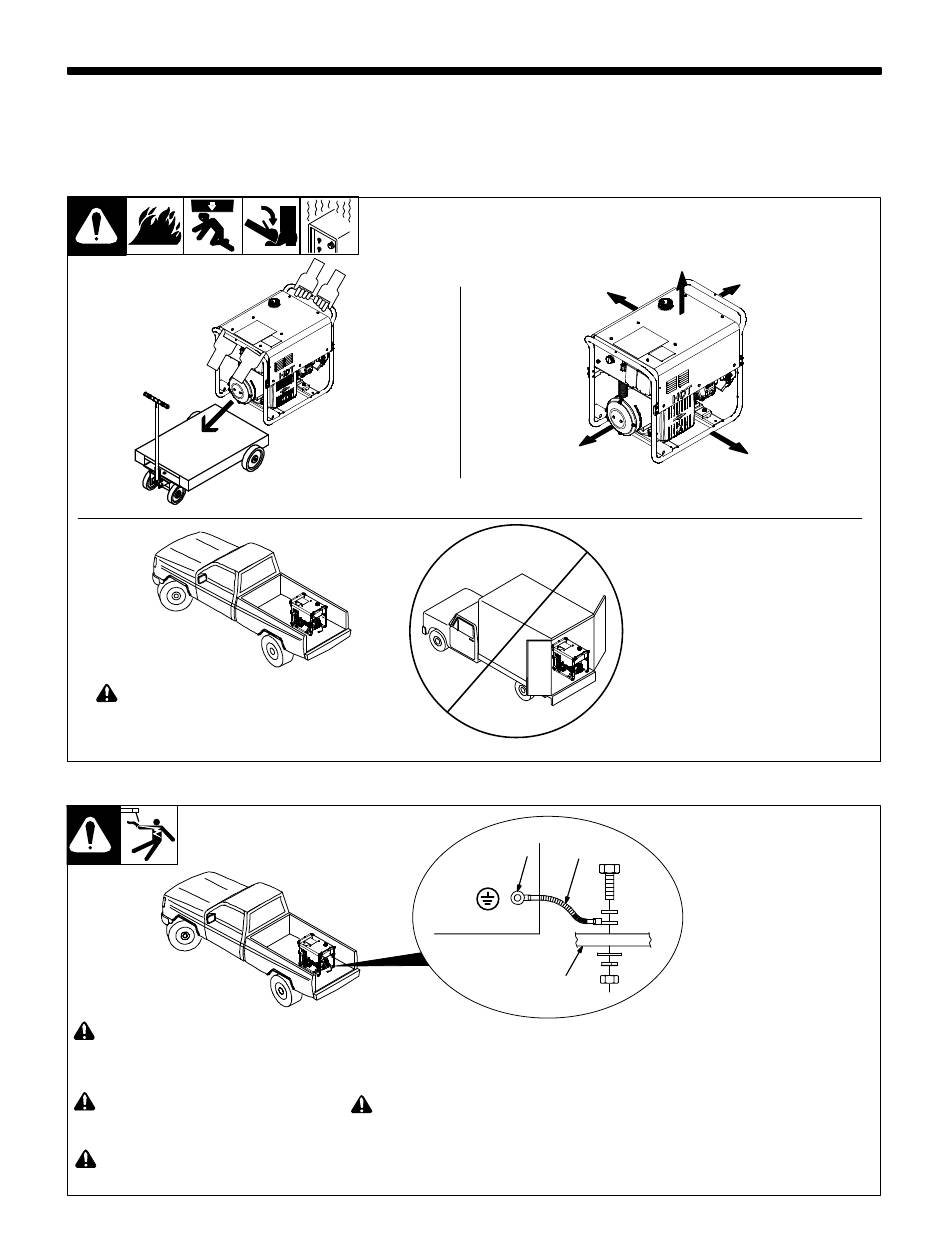

4-2. Installation de la soudeuse/génératrice
Déplacement
Emplacement
!
Toujours fixer la soudeuse/génératrice de façon
stable sur le véhicule de transport ou remorque
et se conformer aux codes du ministère des
Transports et autres codes pertinents.
4-3. Mise à la terre de la génératrice au véhicule
!
Pour éviter les chocs électriques
et les dangers dus à l'électricité
statique, toujours raccorder le bâti
de la génératrice à la masse
électrique du véhicule.
!
Voir aussi la publication AWS Safety
& Health Fact Sheet No. 29,
Grounding of Portable And Vehicle
Mounted Welding Generators.
!
Des doublures de caisse, palettes à
patins et certains trains de roulement
OM-250 200 Page 14
.
Une liste complète des pièces est disponible sur www.HobartWelders.com
SECTION 4 − INSTALLATION
isolent la génératrice du cadre du
véhicule. Raccorder toujours un fil de
terre entre la borne de terre de la
génératrice et le métal nu du cadre du
véhicule, tel qu'illustré.
!
Lors de l'utilisation de l'équipement
auxiliaire, utiliser un disjoncteur
différentiel de fuite à la terre (GFCI).
Si l'appareil n'a pas de prises GFCI,
utiliser une rallonge protégée par un
disjoncteur de fuite à la terre GFCI.
Dégagement pour circulation d'air
18 po.
(460 mm)
18 po.
(460 mm)
AVIS − Ne pas installer l'appareil
là où la circulation d'air est
restreinte, car cela causera la
surchauffe du moteur.
Réf. Installation2 2008−01 − Réf. 151 556 / 158 936-A / 803 467-C / S-0854
1
2
GND/PE
3
1
2
3
Raccorder le câble entre la borne de terre
pour équipement et le bâti métallique
du véhicule. Utiliser un fil en cuivre isolé
de calibre 8 AWG ou plus gros.
.
18 po.
(460 mm)
18 po.
(460 mm)
18 po.
(460 mm)
Réf: rot_grnd2 2010−04 − 800 652-D
Borne de terre pour équipement
(sur panneau avant)
Câble de terre (non fourni)
Bâti métallique du véhicule
Raccorder le bâti de la génératrice à la
masse du bâti du véhicule par contact
métal à métal.
