Identification des composants

Identification des composants
F
H
M
K

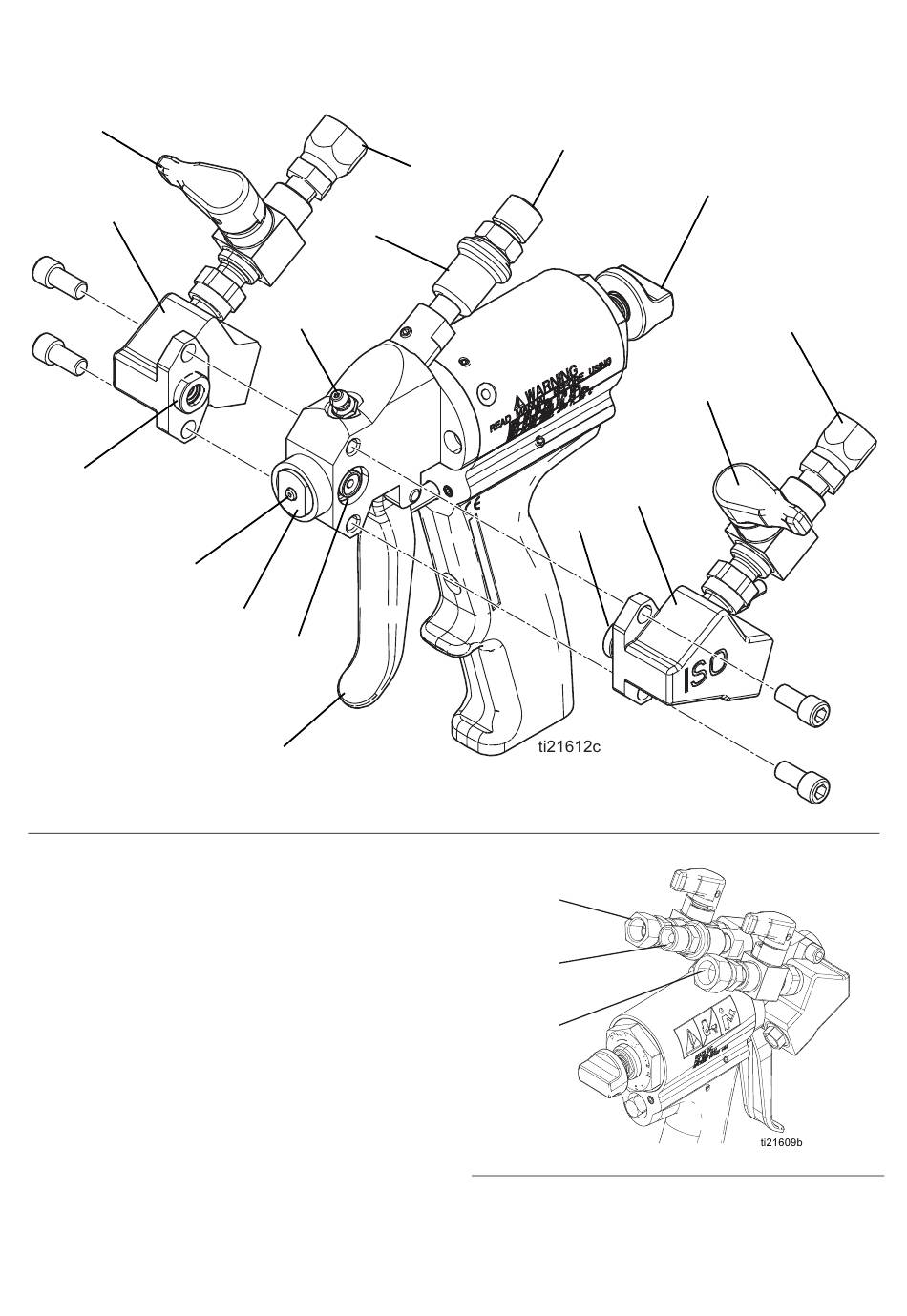

F . 1: Composants du pistolet Probler P2
IG
Légende :
A Raccord pour flexible isocyanate (ISO) côté A
B Raccord pour flexible résine (RES) côté B
C Raccord pour flexible d'air d'alimentation
D Commutateur de purge d'air
E Vanne d'arrêt isocyanate
F Vanne d'arrêt résine
G Verrou de sûreté du piston
H Bloc latéral
I Raccord de graissage
J Trigger (déclenchement)
K Tampon de la chambre de mélange
L Capuchon d'air ou buse de pulvérisation
M Boîtier de joint d'étanchéité latéral
N Admission de la chambre de mélange
8
D
I
L
N
J
C
B
M
ISO
AIR
(isocyanates)
RES
(résine)
