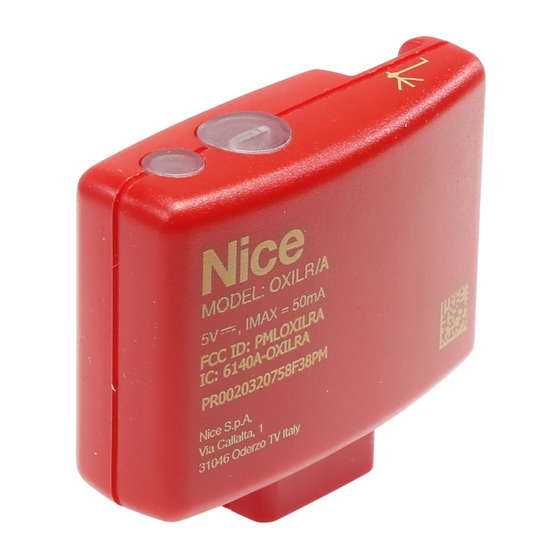

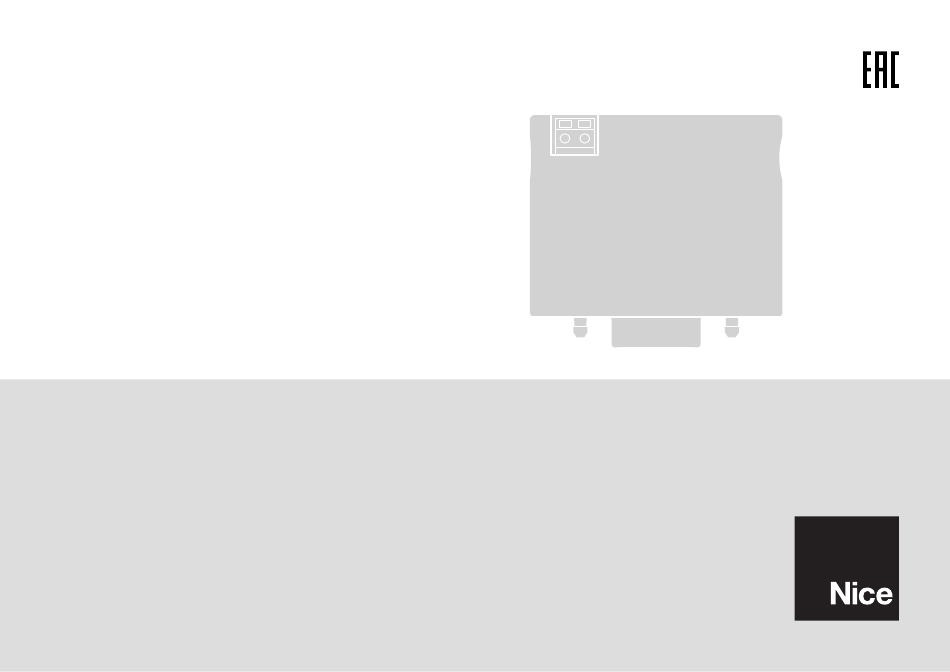

- Page 1 Nice made in Italy OXILR OXILR/A Radio receiver FR - Instructions et avertissements pour l’installation et l’utilisation...
-
Page 2: Description Du Produit
Instructions traduites de l’italien DESCRIPTION DU PRODUIT OXILR (OXILR/A) est un récepteur radio destiné à être installé sur une logique de commande pour les automa- tismes de portails, portes de garage et barrières routières. – Toute utilisation autre que celle décrite et dans des conditions ambiantes différentes de celles indiquées dans ce manuel doit être considérée comme impropre et interdite ! -
Page 3: Installation Et Raccordements
(si elle est mémorisée avec les procédures en Mode 2 - lire le paragraphe 3.2). – Ce récepteur ne peut être utilisé uniquement avec les logiques de commande équipées du connecteur enfi- chable « SM » (vérifier sur le catalogue des produits Nice ou sur le site www.niceforyou.com quelles sont les logiques appropriées). - Page 4 Connecter l’antenne fournie à la borne 1 du récep- teur, comme indiqué dans la fig. a. Autrement, s’il est nécessaire d’améliorer la réception du signal radio à travers l’installation d’une antenne externe avec câble coaxial d’impédance 50Ω (type RG58), il est impératif de raccorder le câble coaxial directe- ment aux bornes 1 et 2 du récepteur (fig.
-
Page 5: Mémorisation /Effacement Des Émetteurs Dans Le Récepteur
MÉMORISATION /EFFACEMENT DES ÉMETTEURS DANS LE RÉCEPTEUR Vérifier le TYPE DE CODAGE adopté par les émetteurs déjà mémorisés Couper le courant électrique à la logique de commande, puis re- donner le courant et compter le nombre de clignotements qu’émet la led B sur le récepteur : •... - Page 6 LÉGENDE DES SYMBOLES UTILISÉS DANS LE MANUEL Symbole Description (sur le récepteur) led « B » ALLUMÉE FIXE (sur le récepteur) led « B » avec CLIGNOTEMENT LONG (sur le récepteur) led « B » avec CLIGNOTEMENT RAPIDE (sur le récepteur) led « B » ÉTEINTE Couper le courant/redonner le courant Veuillez patienter...
- Page 7 Appuyer et relâcher la touche « A » du récepteur Relâcher la touche « A » du récepteur Appuyer et relâcher la touche désirée de l’émetteur Maintenir appuyée la touche désirée de l’émetteur Relâcher la touche désirée de l’émetteur Lire le manuel d’instructions de la logique de commande ...
- Page 8 3.1 - Mémorisation en « Mode 1 » Au cours de la Procédure 1, le récepteur mémorise toutes les touches de commande de l’émetteur, en attri- buant automatiquement à la 1 touche la sortie 1 du récepteur, à la 2 touche la sortie 2 et ainsi de suite. ère ème À...
- Page 9 3.2 - Mémorisation en « Mode 2 » Au cours de la Procédure 2, le récepteur mémorise une seule touche parmi celles présentes sur l’émetteur, en l’associant à la sortie du récepteur sélectionnée par l’installateur. Ensuite, pour mémoriser d’autres touches, il faut répéter la procédure depuis le début, pour chaque touche à mémoriser. À la fin, la mémorisation effectuée occupera un seul emplacement de mémoire et la commande de la touche sera celle choisie par l’installateur dans la « Liste des commandes »...
- Page 10 3.3 - Mémorisation (dans le récepteur) de l’Ensemble/Adresse de la centrale, pour le réseau BusT4 Le récepteur OXILR (OXILR/A) peut communiquer avec une logique de commande à travers le réseau « BusT4 ». Si dans l’installation, plusieurs centrales sont connectées entre elles via le « BusT4 », avant d’exécuter la procé- dure suivante, il faut déconnecter le câble du réseau « BusT4 »...
-
Page 11: Effacement De La Mémoire Du Récepteur (Total Ou Partiel)
(*3) Remarque - Si la led s’allume en rouge fixe, cela signifie que la mémorisation ne s’est pas produite. Répéter la procédure depuis le début. ATTENTION ! - Après la mémorisation de l’Ensemble/Adresse, le récepteur commande la cen- trale uniquement via le BusT4. La fonction Stand-By ne peut pas être activée sur la centrale. S’il faut activer la fonction Stand-By dans la centrale, ne pas exécuter la procédure « Mémorisation de l’Ensemble/Adresse de la centrale pour le réseau BusT4 ». -
Page 12: Effacement D'un Seul Émetteur Ou D'une Seule Touche De La Mémoire Du Récepteur
3.5 - Effacement d’un SEUL émetteur ou d’une SEULE touche de la mémoire du récepteur PROCÉDURE 6 - Effacement d’un SEUL émetteur ou d’une SEULE touche de la mémoire du récepteur Sur le récepteur : maintenir enfoncée la touche A, observer la led verte B et lorsqu’elle s’éteint passer à l’étape 02 Sur l’émetteur à... -
Page 13: Caractéristiques Techniques
OXILR (OXILR/A) Typologie Récepteur bidirectionnel Décodage « LR » Impédance d’entrée 50Ω Fréquence de réception OXILR : 433,75 MHz ; OXILR/A : 915,75 MHz Fréquence de transmission OXILR : 433,75 MHz ; OXILR/A : 915,75 MHz Sorties 4 (sur connecteur « SM » enfichable) Sensibilité -120 dBm Absorption 50 mA (maximum) Puissance irradiée (ERP) -
Page 14: Mise Au Rebut Du Produit
– Toutes les caractéristiques techniques se réfèrent à une température ambiante de 20°C (+/- 5°C). – Nice S.p.A. se réserve le droit d’apporter des modifications au produit à tout moment si elle le juge néces- saire, en garantissant dans tous les cas les mêmes fonctions et le même type d’utilisation prévu. - Page 15 à utiliser l’équipement. DÉCLARATION UE DE CONFORMITÉ SIMPLIFIÉE Le soussigné Nice S.p.A. déclare que l’équipement radioélectrique du type OXILR est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante: https://www.
- Page 16 Signalisation de la led B du récepteur Clignotements longs > couleur VERTE À l’allumage : 5 Z = Aucune télécommande mémorisée Durant le fonctionnement : 1 Z = Indique que le Code reçu n’est pas en mémoire 3 Z = Sauvegarde du Code dans la mémoire 5 Z = Mémoire effacée 6 Z = Lors de la programmation, indique que le Code n’est pas autorisé...
- Page 17 1 Z = Pas défini 2 Z = Pas défini Clignotements courts > couleur ROUGE 1 Z = Pas défini 1 Z = Pas défini 2 Z = Pas défini Clignotements longs > couleur ORANGE 1 Z = (au moment de l’allumage, après quelques clignotements verts) Indique la présence d’émetteurs bidirectionnels Clignotements courts >...
- Page 20 Nice S.p.A. Via Callalta, 1 31046 Oderzo TV Italy www.niceforyou.com info@niceforyou.com...
