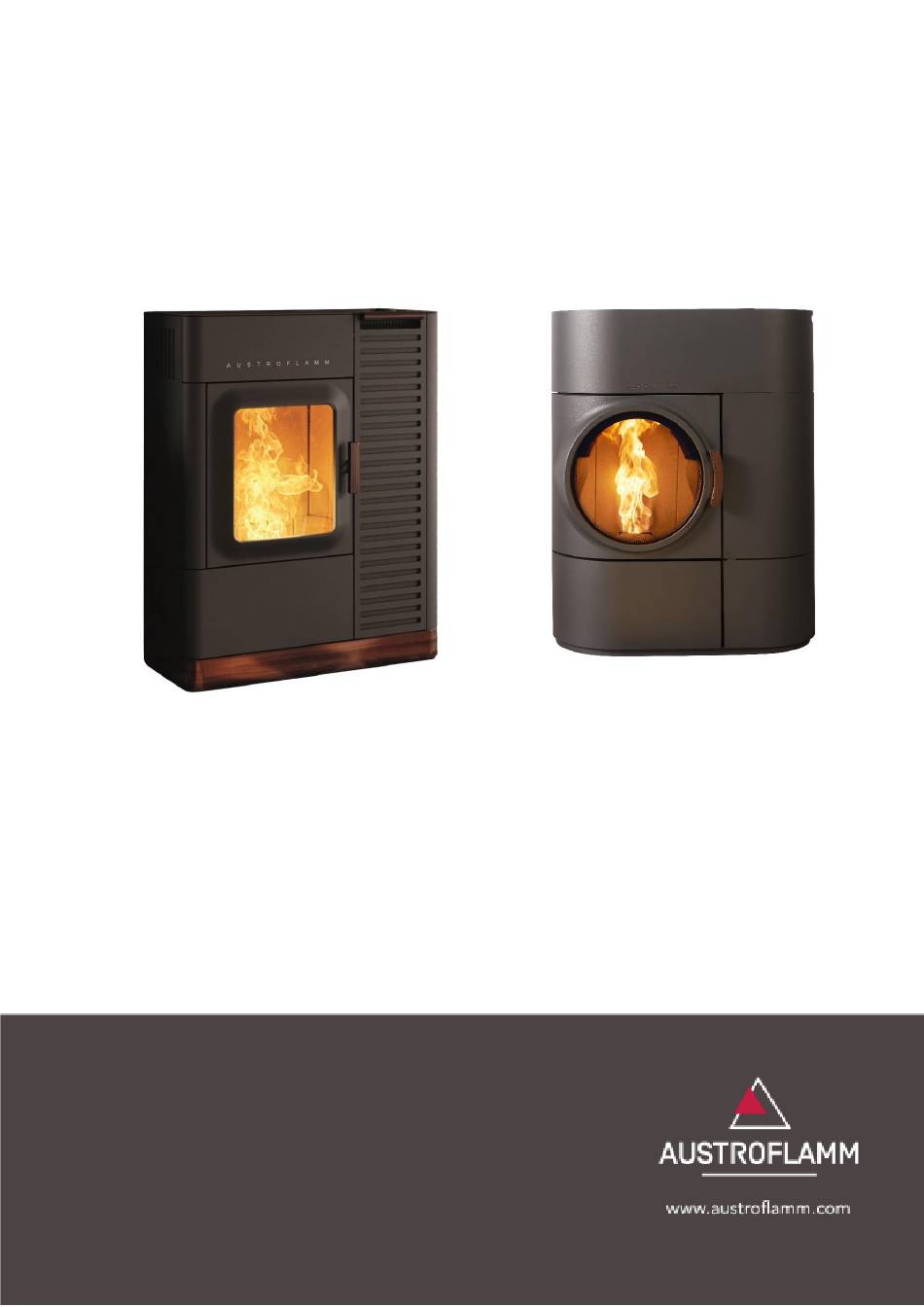

- Page 1 Benutzerhandbuch / user instructions/ Istruzioni per l’uso / manuel d’instructions Mo Duo / Clou Duo...
-
Page 3: Table Des Matières
Nettoyage et maintenance ......................19 Modèles de poêles avec grille autobasculante ................19 Nettoyage du parcours des fumées - Mo Duo ................20 Nettoyage du parcours des fumées – Clou Duo ................21 Régler la force de fermeture de la porte de la chambre de combustion ........22 Régler la porte du tiroir ......................... -
Page 4: Informations Essentielles Pour L'exploitant Du Poêle
Toutes les dimensions de ce manuel d'utilisation sont indiquées en mm. • ATTENTION : la première mise en service de l'appareil ne doit être réalisée que par un prestataire de ser- vices agréé par Austroflamm. • Votre poêle ne doit pas servir d'échelle ou d'escabeau. -
Page 5: Conditions Préalables À L'utilisation De Votre Poêle À Bois
français 2. Conditions préalables à l'utilisation de votre poêle à bois Alimentation en air de combustion externe Toute combustion nécessite de l'oxygène. Celui-ci est tiré de l'air ambiant aux environs du poêle. L'enveloppe des bâtiments modernes étant très hermétique, l'air frais ne peut pas pénétrer en quantité suffi- sante pour alimenter la combustion. -
Page 6: Combustible
français Combustible Pellets Nous recommandons l'utilisation de pellets (granulés de bois) certifiés ENplus-A1. REMARQUE : L'utilisation de pellets de mauvaise qualité ou d'un autre combustible nuit au bon fonctionnement de votre poêle à pellets et conduit à une perte de la garantie. Veillez impérativement à... -
Page 7: Première Mise En Service, Utilisation Du Poêle
3. Branchez le câble secteur et mettez l'interrupteur au dos de l'appareil sur « I ». 4. Le logo Austroflamm s'affiche à l'écran, suivi de l'écran de commande principal avec les indicateurs de température et le niveau de remplissage du réservoir. -
Page 8: Écran D'affichage - Puissance De Chauffage, Autres Menus Fonctionnels
Un kit canalisation, disponible en option pour le modèle RUBY, permet de chauffer une pièce supplémentaire par de l'air chaud. L'air chaud est aspiré à l'avant du panneau arrière de la chambre de combustion. Pour l'installation du kit canalisation et pour de plus amples informations, merci de vous adresser à votre reven- deur Austroflamm. -
Page 9: Fonction - Indicateur Du Niveau De Remplissage
français Fonction – Indicateur du niveau de remplissage Cet indicateur vous informe sur le niveau de remplissage du réservoir à pellets. Une alarme s'affiche à l'écran lorsque le niveau de remplissage tombe sous un seuil déterminé. L'indicateur doit être mis à jour manuel- lement à... - Page 10 français Créer / modifier une plage horaire Définissez les jours de la semaine, les heures de début et de fin des périodes de chauffage et la température voulue. Appuyez sur le symbole « Enregistrer » pour sauvegarder la plage horaire. Le retour à la liste des plages ho- raires se fait automatiquement.
-
Page 11: Écran D'affichage - Réglages
français Écran d'affichage – Réglages Faire défiler Retour la liste Appuyez sur la touche « Réglages » de la liste de menus pour afficher le menu « Réglages ». Vous pouvez vous déplacer dans la liste en la faisant défiler. Pour entrer dans une fonction, appuyez sur le point de menu correspondant. - Page 12 à pellets. Celui-ci fonctionne sur la base de la technologie Bluetooth. Pour pouvoir l'utiliser, il suffit de l'activer une unique fois dans ce point de menu. Appairage du « Régulateur rotatif Austroflamm » et du poêle Le système confirme l’appairage Appuyez sur « Appairer ».
- Page 13 français Point de menu : Thermostat externe Le poêle peut se commander par un thermostat externe en option. Pour cela, raccordez le contact libre de potentiel du thermostat à l'entrée « I03 » et « GND » du panneau de commande principal. Le connecteur 2 pôles est disponible en option.
- Page 14 Les révisions doivent être réalisées par un technicien agréé par Aus- troflamm. Point de menu : Service technique Ce menu est réservé au technicien de service Austroflamm. Point de menu : Verrouillage de l'écran Vous avez la possibilité de limiter l'accès aux fonctions affichées à...
-
Page 15: Commande Du Poêle Par Régulateur Rotatif Austroflamm
Votre poêle se commande également à partir de la molette Remarque : Si le régulateur rotatif Austroflamm ne réagit pas, contrôlez dans le menu Réglages/Appareils Blue- tooth s’il est appairé au poêle. S’il n'est pas appairé, voyez la section « Ajouter un appareil ». -
Page 16: Commande Du Poêle Par Télécommande Ir (En Option)
Pour l'installation et la configuration de la connexion de données, veuil- lez consulter le manuel de votre module Wi-Fi ou suivre les instructions d'installation de l'application Austroflamm PelletControl. Téléchargez ici l'application Austroflamm PelletControl, puis ouvrez-la : Apple iOS Google Play / Android... -
Page 17: Modes De Fonctionnement Du Poêle
français 4. Modes de fonctionnement du poêle Diagramme des fonctions de votre poêle mixte. -
Page 18: Mode Pellets
français Mode Pellets Allumage Il est possible de démarrer le poêle avec le bouton Marche / Arrêt dans l'affichage d'état ou sur l'écran Puissance de chauffage. Vous pouvez aussi utiliser la télécommande IR ou l’application pour démarrer le poêle. L'allumage des pellets est entièrement automatique et se déroule en plusieurs phases. Ces phases sont représentées à... - Page 19 français Phase Démarrage bois de chauffage I Phase de fonctionnement suivant la phase Démarrage hybride. Dans cette phase, les pellets du foyer brûlent et le bois de chauffage est attisé. Le poêle passe également en mode « Démarrage Bûches I » si la porte du foyer a été ouverte et refermée alors que le poêle était au repos (et que vous avez répondu «...
-
Page 20: Avertissements Et Messages De Défaut
français 5. Avertissements et messages de défaut Sur le panneau de commande, les alarmes s'affichent en jaune. Vous pouvez cependant continuer d'utiliser le poêle à pellets. Les erreurs s'affichent en rouge. En présence d'une erreur, le poêle à pellets n'est pas opéra- tionnel. -
Page 21: Réinitialiser Les Alarmes Et Erreurs
français Réinitialiser les alarmes et erreurs En cas d'alarme ou d'erreur, le système affiche un message en jaune ou en rouge décrivant le problème. Appuyez sur pour fermer le message d'alarme. Cette fermeture ne réinitialise pas l'alarme. Pour réinitialiser l'alarme, vous devez résoudre le problème. Même en présence d'une alarme, vous pouvez continuer à... -
Page 22: Nettoyage Et Maintenance
Nettoyer le poêle et ses composants conformément au tableau ci-dessus. Faites contrôler et entretenir votre poêle à pellets par un technicien Austroflamm une fois par an, avant le début de la saison de chauffage. Modèles de poêles avec grille autobasculante Sur les modèles de poêles avec grille autobasculante, les résidus de la combustion se trouvant sur la grille bas-... -
Page 23: Nettoyage Du Parcours Des Fumées - Mo Duo
Nettoyage du parcours des fumées - Mo Duo Kippgefahr... -
Page 24: Nettoyage Du Parcours Des Fumées - Clou Duo
français Nettoyage du parcours des fumées – Clou Duo... -
Page 25: Régler La Force De Fermeture De La Porte De La Chambre De Combustion
français Régler la force de fermeture de la porte de la chambre de combustion Régler la porte du tiroir... -
Page 26: Ajuster La Porte De La Chambre De Combustion
français Ajuster la porte de la chambre de combustion... -
Page 27: Remplacement De La Pile Mémoire
Conditions d’application de la garantie : 1. Votre poêle à pellets AUSTROFLAMM a été utilisé et entretenu conformément à la notice d’instructions, et il a été installé et mis en service par un technicien de service (le protocole de mise en service doit être parvenu chez Austroflamm au plus tard un mois après la mise en service). -
Page 28: Plan De Raccordement Électrique
9. Plan de raccordement électrique Remarque : Seuls des techniciens autorisés par Austroflamm ont le droit d'effectuer des réparations sur votre poêle à pellets. Pour les modèles avec moteur à rotation continue SCHÉMA ÉLECTRIQUE PRIMAIRE Contact de porte Convertisseur PWM > DC pour vis à rotation permanente RPM / Hall IC pour soufflerie d’air de combustion... - Page 29 français *SCHÉMA ÉLECTRIQUE SOUFFLERIE D’AIR DE COMBUSTION *SCHÉMA ÉLECTRIQUE MOTEUR D’ALIMENTATION *SCHÉMA ÉLECTRIQUE MOTEUR DE LA GRILLE...
- Page 30 français *SCHÉMA ÉLECTRIQUE SERVOMOTEUR À VOLETS D’AÉRATION *SCHÉMA ÉLECTRIQUE CONNECTEUR DE COMMUNICATION...
-
Page 31: Données Techniques
10. Données techniques 10.1 Mo Duo évacuation des fumées air entrant Kit canalisation Rendement calorifique nominal (RCN) 9,4 kW Rendement à charge partielle (CP) 2,8 kW 114 – 255 m³ Volume de chauffe Rendement 90 % Teneur en CO RCN <250 mg/Nm³... -
Page 32: Clou Duo
français 10.2 Clou Duo évacuation des fumées air entrant Kit canalisation Rendement calorifique nominal (RCN) 7 kW Rendement à charge partielle (CP) 2,3 kW 98 – 190 m³ Volume de chauffe Rendement 89 % Teneur en CO RCN <250 mg/Nm³ Température des fumées RCN 188 °C Température des fumées CP (charge partielle) - Page 33 Typenschild...
