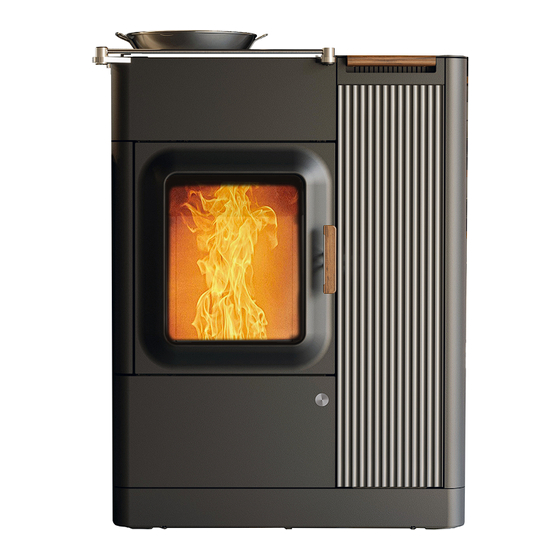

Page 1 Notice d’instructions Mo Duo Cook www.austroflamm.com...
Page 2 Les informations contenues dans ce document peuvent être modifiées sans préavis et ne doivent pas être interprétées comme un engagement de la part d'Austroflamm GmbH. Austroflamm GmbH n'assume au- cune responsabilité pour les erreurs qui pourraient apparaître dans ce document.
Page 3 Notice d’instructions Mo Duo Cook Sommaire Sommaire Informations générales............................Copyright.............................. Informations sur le document ......................Objectif de la notice............................Conservation de la notice........................Structure de la notice .......................... Représentations employées....................... Gestion des versions ........................... Abréviations ............................Sécurité ................................. Signification des consignes de sécurité ...................
Page 4 Sommaire Notice d’instructions Mo Duo Cook 9.2.5 Installer la façade en acier ........................29 9.2.6 Installer le kit canalisation........................30 9.2.7 Installer l’HMS............................37 9.2.8 Installer la box WiRCU (WiFi)......................39 10 Exploitation ................................74 10.1 Conditions préalables à l'exploitation ....................74 10.2...
Page 5 Notice d’instructions Mo Duo Cook Sommaire 13.5.1 Fonction – Soufflerie du kit canalisation ................... 97 13.5.2 Fonction – Indicateur du niveau de remplissage................97 13.5.3 Avez-vous chargé des bûches ?......................98 13.5.4 Fonction – Programmation horaire des périodes de chauffage............ 98 14 Entretien................................100...
Page 6 Les informations contenues dans ce document peuvent être modifiées sans préavis et ne doivent pas être interprétées comme un engagement de la part d'Austroflamm GmbH. Austroflamm GmbH n'as- sume aucune responsabilité pour les erreurs qui pourraient apparaître dans ce document.
Page 7 Conservation de la notice Conservez cette notice pour la consulter en cas de besoin. Vous trouverez la version actuelle de la no- tice en ligne sur notre site internet www.austroflamm.com. Structure de la notice Vous trouverez le sommaire en page 3.
Page 8 2 | Objectif de la notice Notice d’instructions Mo Duo Cook Gestion des versions Nous mettons nos notices à jour en permanence. Vous trouverez la version actuelle sur le site internet www.austroflamm.com. Abréviations Heat Memory System Kit canalisation...
Page 9 Notice d’instructions Mo Duo Cook 3 | Sécurité Sécurité Dans cette notice, nous vous donnons de nombreuses consignes de sécurité pour une utilisation sûre de votre poêle mixte. Ces consignes sont signalées différemment en fonction de leur signification : Signification des consignes de sécurité...
Page 10 3 | Sécurité Notice d’instructions Mo Duo Cook • Ne brûlez dans le poêle mixte ni déchets, ni résidus, quels qu'ils soient. Utilisez exclusivement les combustibles recommandés. • Il est interdit de déposer des objets non résistants à la chaleur sur l'appareil ou dans sa proximité...
Page 11 Vue d’ensemble du produit Utilisation conforme à la destination prévue Le poêle mixte Austroflamm décrit dans la présente notice a été construit et certifié en tant qu'appareil à fermeture automatique de type A1 conformément à EN 13240 et EN 14785.
Page 12 Fig. 2: Plaque signalétique Label énergétique -80% Austrof amm MO DUO COOK -60% -40% -20% ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE · ENERGI 2015/1186 Fig. 3: Label énergétique du Mo Duo Cook...
Page 13 Notice d’instructions Mo Duo Cook 5 | Données techniques Données techniques Données techniques conformément aux règlements (EU) 2015/1185 et. conformément au règlement (UE) 2015/1186 Coordonnées de contact du fabricant ou de son représentant officiel Fabricant : Austroflamm GmbH Contact : Adresse : Austroflamm-Platz 1...
Page 14 5 | Données techniques Notice d’instructions Mo Duo Cook Propriétés pour une utilisation avec le combustible privilégié Efficacité énergétique saisonnière pour le chauffage 79,4 / 76,0 % des locaux η Indice d’efficacité énergétique (IEE) : 119 / 114 Dispositions particulières concernant l’assemblage, l’installation ou la maintenance Les dispositions sont décrites dans les différents chapitres de la notice d’instructions.
Page 15 Notice d’instructions Mo Duo Cook 5 | Données techniques Propriétés pour une utilisation avec le combustible privilégié exclusivement Données Symbole Valeur Unité Données Symbole Valeur Unité Puissance calorifique Rendement thermique (rendement du combustible) (sur la base de la NCV) Puissance calori-...
Page 16 5 | Données techniques Notice d’instructions Mo Duo Cook Données techniques générales - mode Pellets / Bois Dimensions et poids Hauteur [mm] 1154 Largeur [mm] Profondeur [mm] Chambre de combustion, largeur [mm] Chambre de combustion, hauteur [mm] Chambre de combustion, profondeur [mm] Diamètre de la sortie du conduit de fumées [mm]...
Page 17 Notice d’instructions Mo Duo Cook 5 | Données techniques Mode Bûches Performance Puissance calorifique nominale [kW] Puissance de chauffage minimale [kW] Puissance de chauffage maximale [kW] Volume chauffé minimum [m³] Volume chauffé maximum [m³] Capacité du réservoir à pellets [kg/l] ≈...
Page 18 6 | Transport, manipulation et stockage Notice d’instructions Mo Duo Cook Transport, manipulation et stockage Transport Vérifiez immédiatement l'absence d'avaries de transport et la complétude de la marchandise livrée. Contrôlez le bon fonctionnement de toutes les pièces mo- biles avant le montage du poêle mixte. Toujours signaler tous les défauts avant le montage du poêle mixte.
Page 19 Notice d’instructions Mo Duo Cook 7 | Exigences sur le lieu d’implantation Exigences sur le lieu d’implantation Distances de sécurité à respecter Si votre sol est réalisé dans un matériau inflammable, un matériau non inflammable doit être utilisé comme protection à l'avant de l'appareil. Pour de plus amples informations, veuillez vous adresser à...
Page 20 7 | Exigences sur le lieu d’implantation Notice d’instructions Mo Duo Cook Exigences concernant le lieu d'implantation Votre poêle mixte ne doit pas être installé dans : • des pièces où l'arrivée d'air de combustion requise n'est pas garantie. • des espaces accessibles à tous, notamment les voies d'évacuation (les cages d'escalier dans les bâtiments ne comptant pas plus de 2 appartements ne sont pas considérées comme des espaces...
Page 21 Notice d’instructions Mo Duo Cook 8 | Type / quantité de combustible Type / quantité de combustible Type de combustible Pellets (granulés) La combustion de pellets de mauvaise qualité entraîne d’importants résidus dans le poêle mixte. Nous recomman- dons donc fortement d’utiliser des pellets qui ne contiennent pas de liants artificiels.
Page 22 8 | Type / quantité de combustible Notice d’instructions Mo Duo Cook Matières explosives En raison du risque d'explosion, il est strictement interdit de jeter ou de brûler dans le foyer des ma- tières ou objets facilement inflammables ou explosifs, comme des bombes aérosol vides ou autres, ou de les conserver à...
Page 23 Notice d’instructions Mo Duo Cook 9 | Montage Montage Le montage doit être réalisé exclusivement par une entreprise spécialisée agréée. Contrôlez le bon fonctionnement de toutes les pièces mobiles avant le montage du poêle mixte. Tou- jours signaler tous les défauts avant le montage du poêle mixte.
Page 24 9 | Montage Notice d’instructions Mo Duo Cook 2) Retirer les écrous et les rondelles de la plaque de cuisson et enlever la plaque de cuisson. Fig. 10: Enlever la plaque de cuisson 3) Déposer le parement avant. Fig. 11: Déposer le parement 4) Enlever le parement des supports de fixation.
Page 25 Notice d’instructions Mo Duo Cook 9 | Montage 6) Installer le nouveau parement sur le poêle mixte. Fig. 13: Installer le nouveau parement 7) Installer les supports pour main-courante sur le poêle mixte. 8) Fixer les supports pour main-courante (1) aux angles arrondis (A) avec la pince d’angle (2) et la vis (3),...
Page 26 9 | Montage Notice d’instructions Mo Duo Cook 9.2.2 Installer les fixations pour plaque murale et la plaque murale en céramique Commencer par enlever la paroi arrière. Pour ce faire, pro- cédez comme décrit au chapitre Déposer la paroi arrière à...
Page 27 Notice d’instructions Mo Duo Cook 9 | Montage 4) Avec les écrous, fixer le support pour plaque murale par le dessous. Fig. 20: Installer le support pour plaque mu- rale 5) À l’aide d’une colle silicone résistante à la chaleur, col- ler la plaque en céramique (ou toute autre version de...
Page 28 9 | Montage Notice d’instructions Mo Duo Cook 9.2.4 Installer le support pour habillage et la céramique 1) Ouvrir le couvercle de réservoir. Fig. 23: Ouvrir le couvercle de réservoir 2) Fixer la barre de fixation au bas du poêle mixte.
Page 29 Notice d’instructions Mo Duo Cook 9 | Montage 4) En haut, rabattre le support pour habillage contre le poêle mixte et le fixer avec les vis. 5) S'il est nécessaire d'ajuster le support pour habillage, procédez comme décrit au chapitre Ajuster le support pour habillage [}à...
Page 30 9 | Montage Notice d’instructions Mo Duo Cook Fig. 28: Installer la façade en acier 9.2.6 Installer le kit canalisation INDICATION Il n’est pas possible de combiner le kit canalisation avec le Heat Memory System (HMS) ! 1) Ouvrir le couvercle du réservoir.
Page 31 Notice d’instructions Mo Duo Cook 9 | Montage 3) Enlever le recouvrement de la box WiFi. Fig. 31: Enlever le recouvrement de la box WiFi 4) Dévisser les vis du panneau arrière et décrocher le panneau arrière. Fig. 32: Enlever le panneau arrière 5) Installer le kit canalisation sur le poêle et le fixer.
Page 32 9 | Montage Notice d’instructions Mo Duo Cook 6) Raccorder le câble du kit canalisation au câble qui conduit à l'unité de commande. ð Un seul connecteur doit être branché au ventila- teur. Le second n’est pas utilisé. 7) Fixez la partie supérieure du câble avec un serre- câbles.
Page 33 Notice d’instructions Mo Duo Cook 9 | Montage 9) Le raccorder au condensateur. ð Le raccordement des câbles se fait indifféremment à l’une ou l’autre des cosses. 10) Fixer le condensateur au poêle. Fig. 36: Raccorder les câbles au condensa- teur...
Page 34 9 | Montage Notice d’instructions Mo Duo Cook 11) Brancher les câbles du kit canalisation à l'unité de commande. ð Il y a deux câbles (un gris et un brun) à brancher. Le raccordement des câbles se fait indifféremment à l’un ou l’autre des ports.
Page 35 Notice d’instructions Mo Duo Cook 9 | Montage 13) Mettre le tube en L fourni sur le kit canalisation. Fig. 39: Mettre le tube sur le kit 14) Enlever à la pince coupante les découpes perforées du panneau arrière. Fig. 40: Enlever les découpes perforées...
Page 36 9 | Montage Notice d’instructions Mo Duo Cook 15) Mettre d’abord le panneau arrière en place, puis ins- taller tous les habillages latéraux en suivant l’ordre in- verse. Fig. 41: Remettre tout en place 16) Mettre le recouvrement arrière en place sur le pan- neau arrière.
Page 37 Notice d’instructions Mo Duo Cook 9 | Montage 17) Pour activer l'option « Module d’air chaud », sélection- ner le menu de service dans les réglages. 18) Pour le revendeur ou le technicien de service Austro- flamm uniquement : pour parvenir au menu de ser- vice, saisissez le CODE de service.
Page 38 9 | Montage Notice d’instructions Mo Duo Cook 3) Enlever les vis et la tôle. Fig. 44: Enlever la tôle 4) Installer la fixation HMS arrière. ð La tôle inférieure et la fixation HMS sont vissées en- semble avec une même vis (1).
Page 39 Notice d’instructions Mo Duo Cook 9 | Montage 7) Poser la pierre HMS sur le poêle mixte et la fixer avec la fixation HMS supérieure avec les vis qui ont été pré- cédemment enlevées. 8) Remettre l'habillage latéral en place.
Page 40 9 | Montage Notice d’instructions Mo Duo Cook Exigences techniques posées au réseau WiFi : • Type de connexion sans fil : 802.11 b/g/n, 2,4 GHz • Cryptage de sécurité : WPA2 ou ouvert / non crypté • Pas de filtrage par adresse MAC •...
Page 41 Pour connecter la box WiFi à votre réseau WiFi, vous devez installer l’application PelletControl d’Aus- troflamm sur votre smart device. L’utilisation de la box WiFi n’est possible qu’avec l’application Austroflamm PelletControl. La version actuelle de l’application PelletControl d’Austroflamm peut être téléchargée dans l’App Store (pour les systèmes d'exploitation iOS) et Google Play (pour les systèmes d'exploitation Android).
Page 42 9 | Montage Notice d’instructions Mo Duo Cook 9.2.8.3.1 Établir la connexion à votre réseau WiFi avec un appareil Android • Activez le WiFi sur votre smartphone. • Lancez l’application PelletControl d’Austroflamm. • Les consignes de configuration de la box WiRCU apparaissent dans la langue dans laquelle votre appareil Android est configuré...
Page 43 Notice d’instructions Mo Duo Cook 9 | Montage 3) L’application vous guide étape par étape tout au long du processus de connexion. Suivez ces instructions. 4) Appuyez sur le bouton « SETUP WIFI RESET » de la box WiFi. Après votre appui sur le bouton, la LED « WIFI »...
Page 44 9 | Montage Notice d’instructions Mo Duo Cook 6) Dans l’application, appuyez sur « Commencer la confi- guration WiFi ».
Page 45 Notice d’instructions Mo Duo Cook 9 | Montage 7) Vous voyez maintenant que votre appareil Android re- cherche le réseau WiFi « WiRCU-XXXXXX ». La re- cherche peut prendre quelques secondes. 8) Une fois le réseau WiFi de la box WiFi trouvé, le nom du réseau s’affiche sous cette forme : « WiR-...
Page 46 9 | Montage Notice d’instructions Mo Duo Cook 10) Après avoir sélectionné le réseau WiFi « WiR- CUXXXXXX », l’application liste tous les réseaux WiFi disponibles. Sélectionnez dans cette liste le réseau au- quel votre box WiFi devra être connectée.
Page 47 Notice d’instructions Mo Duo Cook 9 | Montage 11) Après avoir choisi votre réseau, vous devez saisir le mot de passe de votre réseau WiFi puis appuyer sur « Terminé ». ATTENTION : Si votre réseau WiFi n’est pas protégé par un mot de passe, appuyez sur « Terminé » sans...
Page 48 9 | Montage Notice d’instructions Mo Duo Cook 12) Attendez le message « Paramètres envoyés avec suc- cès au module WiRCU… ». Appuyez ensuite sur « Ter- miné ». 13) Débranchez le câble de données de la box WiFi pour un court instant, puis rebranchez-le.
Page 49 Notice d’instructions Mo Duo Cook 9 | Montage 15) Dans la fenêtre qui s’affiche ensuite, saisissez l’adresse MAC et le code PIN de votre box WiFi. Vous trouverez ces deux informations sur l’étiquette de la box WiFi ou sur la carte jointe.
Page 50 9 | Montage Notice d’instructions Mo Duo Cook 16) Cochez la fonction « Mémoriser l’adresse MAC et le code PIN ». Ainsi, votre entrée restera dans le système jusqu'à une modification éventuelle. 17) Appuyez sur « Connecter ».
Page 51 Notice d’instructions Mo Duo Cook 9 | Montage 18) Votre poêle peut maintenant être piloté depuis l’ap- plication. 19) Voyez au chapitre Fonctions et utilisation de l’applica- tion PelletControl d’Austroflamm [}à la page 63] les possibilités que vous offre l’application.
Page 52 9 | Montage Notice d’instructions Mo Duo Cook 9.2.8.3.2 Établir la connexion à votre réseau WiFi avec un appareil iOS • Activez la fonction « WiFi » sur votre appareil iOS. • Ouvrez l’application PelletControl d’Austroflamm. • Vous obtenez alors des instructions pour connecter la box WiFi avec votre routeur WiFi. Elles appa- raissent dans la langue standard activée sur votre smartphone (si ce n’est pas le cas, voir le cha-...
Page 53 Notice d’instructions Mo Duo Cook 9 | Montage 3) L’application vous guide étape par étape tout au long du processus de connexion. Suivez ces instructions. 4) Appuyez sur le bouton « SETUP WIFI RESET » de la box WiFi. Après votre appui sur le bouton, la LED « WIFI »...
Page 54 9 | Montage Notice d’instructions Mo Duo Cook 6) Rendez-vous ensuite dans les réglages de votre appa- reil iOS et sélectionnez le menu WiFi.
Page 55 Notice d’instructions Mo Duo Cook 9 | Montage 7) Attendez que votre appareil iOS mette à jour la liste des réseaux WiFi, puis sélectionnez le réseau WiFi « WiRCUXXXXXX ».
Page 56 9 | Montage Notice d’instructions Mo Duo Cook 8) Retournez à l’application PelletControl d’AUSTRO- FLAMM. Là, vous êtes invité à choisir le réseau WiFi « WiRCUXXXXXX ».
Page 57 Notice d’instructions Mo Duo Cook 9 | Montage 9) Apparaît ensuite la mention « Suivant ». Appuyez des- sus. Une liste de tous les réseaux WiFi disponibles s’af- fiche. Sélectionnez dans cette liste le réseau auquel votre box devra être connectée.
Page 58 9 | Montage Notice d’instructions Mo Duo Cook 10) Une demande de mot de passe s’affiche. Saisissez le mot de passe de votre réseau WiFi, puis appuyez sur « Suivant ». Si votre réseau WiFi n’est pas protégé par un mot de passe, appuyez sur « Suivant » sans saisir...
Page 59 Notice d’instructions Mo Duo Cook 9 | Montage 11) Attendez le message « Paramètres envoyés avec suc- cès au module WiRCU… ». Appuyez ensuite sur « Ter- miné ». 12) Déconnectez l’adaptateur FUMIS de la box WiFi. Après un court instant, reconnectez-le à votre box Wi- 13) Attendez que les trois LED sur le haut de votre box WiFi restent allumés.
Page 60 9 | Montage Notice d’instructions Mo Duo Cook 14) Dans la fenêtre qui s’affiche ensuite, saisissez l’adresse MAC et le code PIN de votre box WiFi. Vous trouverez ces deux informations sur le côté de la box WiFi ou sur la carte jointe.
Page 61 Notice d’instructions Mo Duo Cook 9 | Montage 15) Cochez la fonction « Mémoriser l’adresse MAC et le code PIN ». Ainsi, votre entrée restera dans le système jusqu'à une modification éventuelle. 16) Appuyez sur « Connecter ».
Page 62 9.2.8.3.3 Impossible de trouver le réseau WiFi « WiRCU-XXXXXX » • Contactez votre revendeur Austroflamm ou exécutez la procédure de connexion sur ordinateur avec le logiciel WiRCU PROGRAMMER HOME. • Ce logiciel peut être téléchargé gratuitement sur le site de FUMIS : https://www.fumis.si/en/wircu- connection-guide.
Page 63 9.2.8.6 Fonctions et utilisation de l’application PelletControl d’Austroflamm INDICATION L’ensemble des fonctions de la box WiFi et de l'application PelletControl d’Austroflamm ne sont dis- ponibles que si le logiciel de la box WiFi est à jour et si votre smart device dispose de la VERSION ac-...
Page 64 9 | Montage Notice d’instructions Mo Duo Cook 9.2.8.6.1 Changement de la langue de l’application 9.2.8.6.2 Application – Écran d’accueil / Fonctions disponibles Un grand nombre de fonctions rapides et de réglages sont accessibles directement depuis l’écran d’accueil de l’application.
Page 65 Affiche la température ambiante actuelle. Celle-ci est détectée sur tous les modèles de poêles à pel- lets Austroflamm par un capteur filaire qui se trouve au dos du poêle, à droite, près du sol. Si vous utili- sez en option le capteur de température sans fil SMART SPOT d’Austroflamm, la température am- biante actuelle est mesurée à...
Page 66 9 | Montage Notice d’instructions Mo Duo Cook 9.2.8.6.3 Autres menus de l’application Le menu Réglages comprend les points suivants : • Programmation horaire • Réglages • Heure et date • Mode Eco • Infos sur l’appareil • Infos sur le fonctionnement •...
Page 67 Notice d’instructions Mo Duo Cook 9 | Montage PROGRAMMATION HORAIRE Elle permet de définir des programmes journaliers et heb- domadaires pour le poêle. Les périodes de chauffage défi- nies peuvent être facilement activées et désactivées, en fonction des besoins. Les périodes de chauffage enregis- trées sont faciles à...
Page 68 9 | Montage Notice d’instructions Mo Duo Cook RÉGLAGES Ce menu permet les réglages suivants : • LANGUE : permet de changer la langue affichée. • NOTIFICATIONS : pour activer ou désactiver les mes- sages d’erreur ou d’alarme pendant l’exploitation du poêle. • UNITÉS : pour l’affichage de la température, les appa- reils iOS permettent de choisir entre °C et °F.
Page 69 Notice d’instructions Mo Duo Cook 9 | Montage HEURE ET DATE Il est impératif que l’heure et la date soient correctes pour le bon fonctionnement de la programmation horaire et des statistiques. L’heure et la date peuvent être configurées • manuellement ou •...
Page 70 9 | Montage Notice d’instructions Mo Duo Cook MODE ECO Lorsque le MODE ECO est activé, l’appareil de chauffage démarre et s’arrête automatiquement dès que les limites de température configurées sont atteintes. Exemple : • La température ambiante souhaitée est de 23 °C •...
Page 71 Notice d’instructions Mo Duo Cook 9 | Montage INFOS SUR L’APPAREIL Le menu INFOS SUR L’APPAREIL contient la version logi- cielle de l’application, de la box WiFi et du contrôleur, ainsi que la version du logiciel d’exploitation de l’appareil de chauffage.
Page 72 Vous y trouverez également l'état fonctionnel actuel de toutes les sorties (moteurs, ...) et entrées de la carte électronique (dispositifs de contrôle de la température, etc.). Ces informations sont très utiles au technicien de service d'AUSTROFLAMM en cas de dysfonctionnement.
Page 73 Notice d’instructions Mo Duo Cook 9 | Montage JOURNAL Il contient un historique chronologique des dernières er- reurs. Ces informations sont très importantes pour per- mettre au technicien de service d'AUSTROFLAMM de sup- primer un dysfonctionnement.
Page 74 10 | Exploitation Notice d’instructions Mo Duo Cook Exploitation 10.1 Conditions préalables à l'exploitation Alimentation en air de combustion externe Toute combustion nécessite de l'oxygène. Celui-ci est tiré de l'air ambiant aux environs du poêle. L'enveloppe des bâtiments modernes étant très hermétique, l'air frais ne peut pas pénétrer en quanti- té...
Page 75 Notice d’instructions Mo Duo Cook 10 | Exploitation Le raccordement du conduit de fumées doit être réalisé conformément à la fiche technique. • Le conduit de cheminée doit répondre aux spécifications indiquées dans les données techniques du poêle (voir le chapitre Données techniques).
Page 76 10 | Exploitation Notice d’instructions Mo Duo Cook 10.2 Diagramme fonctionnel de votre poêle mixte Fig. 51: Diagramme des fonctions...
Page 77 Notice d’instructions Mo Duo Cook 10 | Exploitation 10.3 Modes de fonctionnement 10.3.1 Mode Pellets Allumage automatique Il est possible de démarrer le poêle avec le bouton Marche / Arrêt dans l'affichage d'état ou sur l'écran Puis- sance de chauffage.
Page 78 10 | Exploitation Notice d’instructions Mo Duo Cook Démarrage hybride Le démarrage hybride sert à allumer les bûches à l'aide de l'allumage par pellets. Le démarrage hybride assure l'arri- vée de pellets et l'ouverture des clapets de régulation de l'air, ce qui garantit un allumage optimal des bûches dans le poêle.
Page 79 Notice d’instructions Mo Duo Cook 10 | Exploitation Mode Bûches Dans ce mode, le poêle régule automatiquement la com- bustion des bûches. En fonction de la puissance configurée, le poêle va essayer de maintenir une température définie dans la chambre de combustion.
Page 80 11 | Réglages Notice d’instructions Mo Duo Cook Réglages 11.1 Écran d'affichage – Réglages Appuyez sur la touche « Réglages » de la liste de me- pour afficher le menu « Réglages ». Vous pouvez vous déplacer vers le haut ou vers le bas avec les touches de déplacement.
Page 81 Bluetooth. Pour pou- voir l'utiliser, il suffit de l'activer une unique fois dans ce point de menu. Appairage de la molette Austroflamm et du poêle mixte Appuyer sur « connecter » pour lancer la recherche d’un nouvel appareil.
Page 82 11 | Réglages Notice d’instructions Mo Duo Cook Appuyer brièvement sur la molette. La connexion est confirmée au bout de quelques secondes. S'il n'est pas possible d'établir la connexion au premier es- sai, faites une nouvelle tentative. 11.5 Point de menu – Mode Éco Le mode Éco permet un arrêt et un redémarrage automa-...
Page 83 Notice d’instructions Mo Duo Cook 11 | Réglages 11.6 Point de menu – Thermostat externe Le poêle peut se commander par un thermostat externe en option. 1) Pour cela, raccordez le contact libre de potentiel du thermostat à l'entrée « I03 » et « GND » du panneau de commande principal.
Page 84 11 | Réglages Notice d’instructions Mo Duo Cook Mode Veille Après 30 secondes d'inactivité, l'affichage passe automati- quement en mode Veille. Cette option autorise la sélection de plusieurs écrans de veille. Dans ce cas, ils s'afficheront en alternance.. Fig. 66: Mode Veille de l’écran Nettoyage de l’écran...
Page 85 Austroflamm. Fig. 71: Échéance de révision 11.13 Point de menu – Service technique Ce menu est réservé au technicien de service Austroflamm. 11.14 Point de menu – Verrouillage de l'écran Vous avez la possibilité de limiter l'accès aux fonctions affi- chées à...
Page 86 11 | Réglages Notice d’instructions Mo Duo Cook 11.17 Point de menu – Statistiques de chauffage Les statistiques de chauffage indiquent les données d'utili- sation. Vous pouvez les afficher pour différentes périodes. Fig. 75: Statistiques de chauffage 11.18 Point de menu – Conseils Vous trouverez ici des conseils importants pour une utilisa- tion correcte de votre poêle, ainsi que des réponses à...
Page 87 Notice d’instructions Mo Duo Cook 11 | Réglages 3) Ouvrir la porte de la chambre de combustion et la porte du tiroir à cendres. Fig. 78: Ouvrir les deux portes 4) La porte peut s’ajuster au niveau des charnières en haut et en bas à l’aide des vis de réglage.
Page 88 11 | Réglages Notice d’instructions Mo Duo Cook 11.20 Ajuster la force de fermeture de la porte du foyer 1) Ouvrir la porte. Fig. 82: Ouvrir la porte 2) Si le capot avant est en place, commencer par l’enle- ver. Pour ce faire, procédez comme décrit au chapitre « Déposer l’habillage avant »...
Page 89 Notice d’instructions Mo Duo Cook 11 | Réglages 11.21 Régler la porte du bas 1) Ouvrir la porte du bas. Fig. 84: Ouvrir la porte du bas 2) Les vis permettent de régler la porte du bas. Fig. 85: Régler la porte du bas 3) Au niveau de la serrure, le réglage de la porte se fait...
Page 90 11 | Réglages Notice d’instructions Mo Duo Cook 11.22 Ajuster la porte du tiroir à cendres 1) Ouvrir les deux portes. Fig. 87: Ouvrir les portes 2) La porte du tiroir à cendres s’ajuste avec les vis de ré- glage. Fig. 88: Ajuster la porte du tiroir à cendres 3) Au niveau de la serrure, l’ajuster avec ces vis.
Page 91 Notice d’instructions Mo Duo Cook 11 | Réglages 11.23 Ajuster le support pour habillage 1) Ouvrir le couvercle de réservoir. Fig. 90: Ouvrir le couvercle de réservoir 2) Les tiges filetées (1) permettent de régler la hauteur du support pour habillage.
Page 92 3) Versez les pellets dans le réservoir et refermez son couvercle. 4) Branchez le câble secteur et mettez l'interrupteur au dos du poêle mixte sur « I ». ð Le logo Austroflamm s'affiche à l'écran, ð suivi de l'écran de commande principal avec les indicateurs de température et le niveau de remplissage du réservoir.
Page 93 Notice d’instructions Mo Duo Cook 13 | Commande Commande 13.1 Commande du poêle par application sur smartphone Pour l'installation et la configuration de la connexion des données, veuillez consulter le manuel de votre module WiFi ou suivre les instructions d'installation de l'application Aus- troflamm PelletControl.
Page 94 13 | Commande Notice d’instructions Mo Duo Cook 13.3 Commande par écran tactile 13.3.1 Écran d'affichage – Température ambiante, fonctions div. Appuyer sur le symbole du réglage ou de la fonction que vous souhaitez activer. La température de consigne souhaitée se règle par paliers de 0,2 °C à...
Page 95 Notice d’instructions Mo Duo Cook 13 | Commande 13.3.2 Écran d’affichage – Puissance de chauffage Appuyer sur le symbole du réglage ou de la fonction que vous souhaitez activer. Pour obtenir la puissance de chauffage souhaitée, ap- puyez sur les touches. Ce réglage s'applique immé- diatement.
Page 96 Votre poêle mixte se commande également à partir de la molette. INDICATION Si la molette Austroflamm ne réagit pas, contrôlez dans le menu Réglages / Appareils Bluetooth si elle est connectée au poêle. Si ce n’est pas le cas, procédez comme décrit au chapitre Réglages, au point « ...
Page 97 Notice d’instructions Mo Duo Cook 13 | Commande Tourner la molette Tournez la molette pour régler la température de consigne ou la puissance de chauffage de votre poêle mixte, selon l’écran sélectionné. 13.5 Fonctions 13.5.1 Fonction – Soufflerie du kit canalisation Un kit canalisation est disponible en option pour votre poêle mixte.
Page 98 13 | Commande Notice d’instructions Mo Duo Cook 13.5.3 Avez-vous chargé des bûches ? La réponse à cette question a une influence sur la fonction suivante et le mode de fonctionnement de votre poêle. Elle apparaît à chaque fois que vous fermez la porte de la chambre de combustion.
Page 99 Notice d’instructions Mo Duo Cook 13 | Commande Les périodes de chauffage définies peuvent se chevaucher. Si des périodes de chauffage se chevauchent, le système prend en compte la plage horaire ayant la température de consigne la plus élevée. Exemple de périodes de chauffage pour une semaine : PÉRIODE 1...
Page 100 Nettoyer le poêle mixte et ses composants conformément au tableau ci-dessus. Faites contrôler et entretenir votre poêle mixte par un technicien Austroflamm une fois par an, avant le début de la saison de chauffage. 14.2 Remplacement de la pile mémoire L’unité...
Page 101 Notice d’instructions Mo Duo Cook 15 | Nettoyage Nettoyage 15.1 Nettoyer le poêle mixte, les canaux de circulation des fumées, le conduit de fumée Le poêle mixte, les canaux de circulation des fumées et les conduits de fumée doivent être contrôlés une fois par an –...
Page 102 15 | Nettoyage Notice d’instructions Mo Duo Cook 3) Retirer le tiroir à cendres. Fig. 105: Retirer le tiroir à cendres 4) Après avoir vidé le tiroir à cendres, remettez-le en place et refermez toutes les portes. 15.2.1 Nettoyer et vider la grille basculante Sur les modèles de poêles avec grille autobasculante, les...
Page 103 Notice d’instructions Mo Duo Cook 15 | Nettoyage 2) Retirer les écrous et les rondelles de la plaque de cuisson et enlever la plaque de cuisson. Fig. 109: Enlever la plaque de cuisson 3) Nettoyer le circuit de fumées aux endroits indiqués avec un aspirateur.
Page 104 15 | Nettoyage Notice d’instructions Mo Duo Cook 6) Retirer le tiroir à cendres. Fig. 113: Retirer le tiroir à cendres 7) Enlever les recouvrements intérieurs et nettoyer l’inté- rieur avec un aspirateur. Fig. 114: Déposer les recouvrements 8) Remettre tous les recouvrements en place.
Page 105 Notice d’instructions Mo Duo Cook 16 | Alarmes et messages d'erreur Alarmes et messages d'erreur 16.1 Liste des alarmes et erreurs Sur le panneau de commande, les alarmes s'affichent en jaune. Vous pouvez cependant continuer d'utiliser le poêle mixte. Les erreurs s'affichent en rouge. En présence d'une erreur, le poêle mixte n'est pas opérationnel.
Page 106 16 | Alarmes et messages d'erreur Notice d’instructions Mo Duo Cook 3. Le côté courant continu de la carte électronique doit être mis à la terre (le corps du poêle a accumu- lé une tension en millivolts). Erreur - E115 Shutdown du système...
Page 107 17 | Schéma de raccordement électrique Schéma de raccordement électrique 17.1 Modèles avec moteur de vis à rotation permanente INDICATION Seuls des techniciens autorisés par Austroflamm ont le droit d'effectuer des réparations sur votre poêle mixte. Schéma de raccordement électrique – vue d’ensemble OPT1 FUME ΔP...
Page 108 17 | Schéma de raccordement électrique Notice d’instructions Mo Duo Cook Contact de porte Convertisseur PWM > DC pour vis à rotation permanente RPM / Hall IC Capteur de température ambiante Capteur de température de la chambre de combustion Mesure de la pression différentielle Bougie d'allumage céramique...
Page 109 Notice d’instructions Mo Duo Cook 17 | Schéma de raccordement électrique Schéma de détail du raccordement électrique – Moteur de la vis GND GND CONVERTISSEUR MOTEUR D’ALIMENTATION TRANSFORMATEUR 24 Vdc Schéma de détail du raccordement électrique – Moteur de la grille...
Page 110 17 | Schéma de raccordement électrique Notice d’instructions Mo Duo Cook Schéma de détail du raccordement électrique – Moteur du clapet de régulation de l'air GND GND CONVERTISSEUR DE PHASE SERVO. À VOLETS D’AÉRATION...
Page 111 Notice d’instructions Mo Duo Cook 17 | Schéma de raccordement électrique Schéma de détail du raccordement électrique – Répartiteur pour câble de données WIFI DISP CONNECTEUR TRANSFORMATEUR 5 Vdc...
Page 112 18 | Démontage Notice d’instructions Mo Duo Cook Démontage Pour un démontage ou un désassemblage réglementaire de votre poêle mixte, adressez-vous à votre revendeur Austroflamm. 18.1 Déposer le support pour habillage 18.2 Déposer l’habillage latéral 1) Ouvrir le couvercle du réservoir.
Page 113 Notice d’instructions Mo Duo Cook 18 | Démontage 18.3 Déposer la paroi arrière 1) Enlever le recouvrement de la box WiFi. Fig. 121: Enlever le recouvrement de la box WiFi 2) Dévisser les vis du panneau arrière et décrocher le panneau arrière.
Page 114 19 | Accessoires Notice d’instructions Mo Duo Cook Accessoires Faites remplacer les pièces défectueuses (accessoires, pièces de rechange) par votre revendeur spé- cialiste des poêles mixtes. Cela permet de garantir que votre poêle mixte soit sûr et opérationnel et qu’il le reste.
Page 115 Notice d’instructions Mo Duo Cook 19 | Accessoires Mo Duo Cook 816001 Kit canalisation (LVM) MO DUO 805003 Façade en céramique, complète 816002-XX Main-courante complète avec parement 816003 Plaque murale en céramique, complète 816004-XX Façade en acier, complète 816007-29 Support pour habillage, complet...
Page 116 20 | Pièces de rechange Notice d’instructions Mo Duo Cook Pièces de rechange Les pièces de rechange peuvent être commandées par nos revendeurs.
Page 117 Notice d’instructions Mo Duo Cook 21 | Élimination Élimination INDICATION Pour éliminer votre poêle mixte en bonne et due forme, prenez contact avec l'entreprise d'élimination des déchets locale (urbaine). INDICATION Nous recommandons de retirer les composants du poêle mixte en contact avec le feu (vitre, chambre de combustion, grilles, habillage du foyer (Keramott), céramique, capteurs, plaques déflectrices etc.)
Page 118 21 | Élimination Notice d’instructions Mo Duo Cook Poignées et éléments décoratifs en métal Si disponibles, démonter les poignées et éléments décoratifs en métal et les éliminer avec les déchets métalliques. Tenir compte des possibilités d’élimination locales.
Page 119 3. Conditions préalables Un cas de garantie ne peut donner lieu à un dédommagement que si votre poêle mixte Austroflamm a été utilisé et entretenu conformément à la notice d’instructions et s’il a été installé et mis en service par un spécialiste agréé...
Page 120 La garantie commerciale ci-dessus est sans préjudice de vos droits à la garantie légale à notre en- contre. Si votre poêle mixte Austroflamm devait s’avérer défectueux au moment de vous être remis, vous pouvez dans tous les cas vous adresser à nous dans le cadre de la garantie légale, indépendam-...
Page 121 Notice d’instructions Mo Duo Cook 23 | Protocole de mise en service Protocole de mise en service Entreprise Code postal, Ville Code postal, Ville Téléphone Téléphone E-mail E-mail Modèle Version logicielle de la carte électro- nique Numéro de série Version logicielle de l’écran Défauts techniques...
Page 122 24 | Protocole d’entretien Notice d’instructions Mo Duo Cook Protocole d’entretien...
Page 123 Notice d’instructions Mo Duo Cook 24 | Protocole d’entretien...
Page 124 Notizen / notes / appunti / remarques...
Page 125 Notizen / notes / appunti / remarques...
Page 126 AUSTROFLAMM GMBH Austroflamm-Platz 1 A- 4631 Krenglbach Tel: +43 (0) 7249 / 46 443 www.austroflamm.com info@austroflamm.com 945056...
