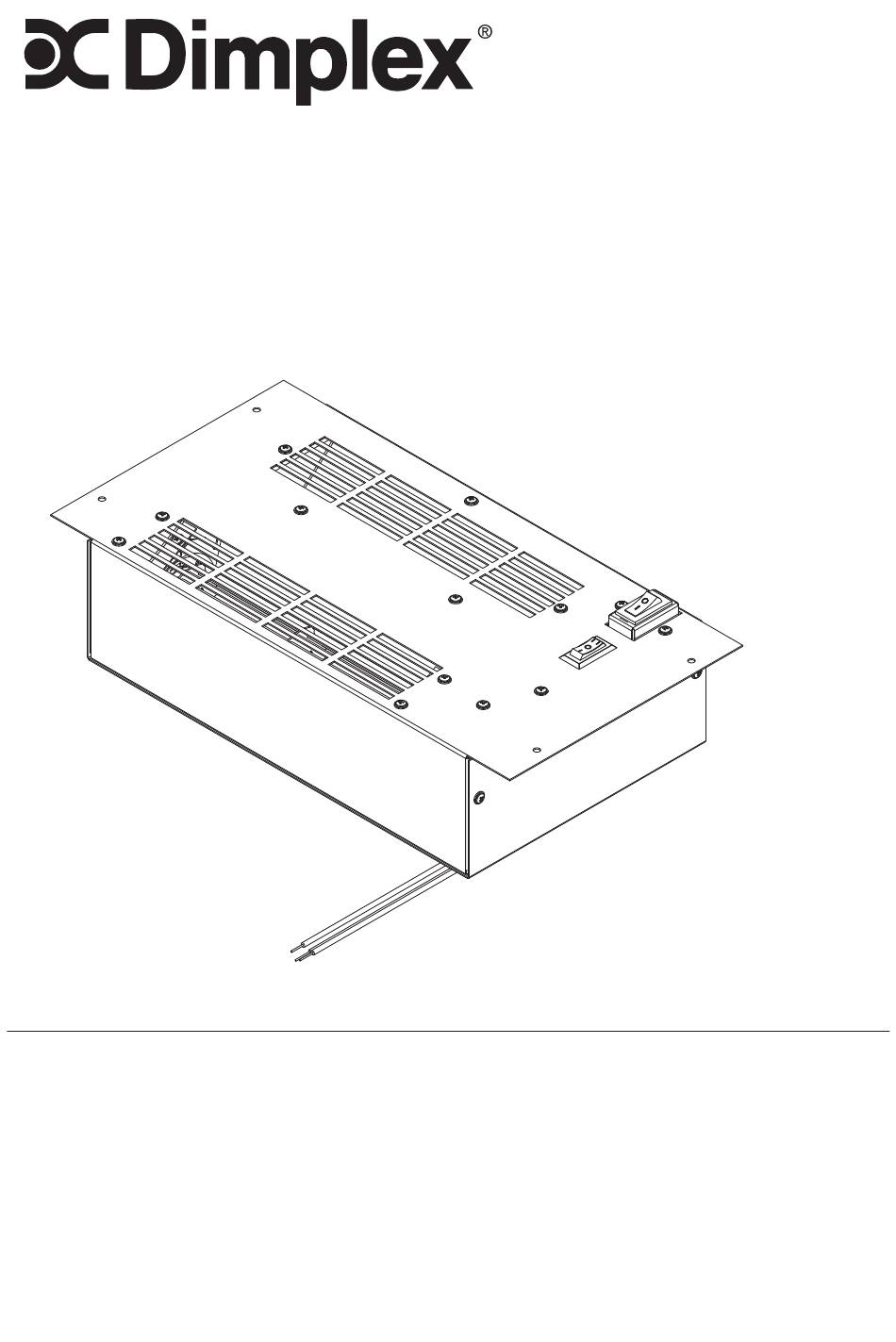

IMPORTANT SAFETY INFORMATION: Always read this manual first
before attempting to install or use this heater. For your safety, always
comply with all warnings and safety instructions contained in this manual
to prevent personal injury or property damage.
To view the full line of Dimplex products, please visit
www.dimplex.com
Owner's Manual
Model
CDFI-TMHEAT
6910040159
7215510100R00

Publicité

Chapitres

Table des Matières
loading

Manuels Connexes pour Dimplex CDFI-TMHEAT

Sommaire des Matières pour Dimplex CDFI-TMHEAT

  • Page 1 For your safety, always comply with all warnings and safety instructions contained in this manual to prevent personal injury or property damage. To view the full line of Dimplex products, please visit www.dimplex.com 7215510100R00...

  • Page 2: Table Des Matières

    CAUTION: Procedures and techniques which, if not carefully followed, will result in damage to the equipment. WARNING: Procedures and techniques which, if not carefully followed, will expose the user to the risk of fi re, serious injury, or death. www.dimplex.com...

  • Page 3: Welcome & Congratulations

    Welcome & Congratulations Thank you and congratulations for choosing to purchase a Dimplex electric heater. Please carefully read and save these instructions. CAUTION: Read all instructions and warnings carefully before starting installation. Failure to follow these instructions may result in a possible electric shock, fire hazard and will void the warranty.

  • Page 4: Important Instructions

    Disconnect liquids are used or stored. power at the service panel and ⑬ have the heater inspected by Do not modify the heater. a reputable electrician before Use it only as described in reusing. this manual. Any other use www.dimplex.com...
  • Page 5 IMPORTANT INSTRUCTIONS not recommended by the NOTE: Changes or manufacturer may cause fire, modifications not expressly electric shock or injury to persons. approved by the party responsible for compliance could void ⑭ Always use a certified user's authority to operate the electrician should new circuits or equipment.

  • Page 6: Heater Installation

    Additional appliances gasoline or other flammable on the same circuit may exceed vapors or liquids in the vicinity of the current rating of the circuit the heater. breaker. www.dimplex.com...
  • Page 7 Heater Installation 2. Allow at least 2 ft. (61 cm) of service cable for connecting the power supply wire. CAUTION: Keep min 6" clearance to the adjacent walls and min 18” clearance to the floor. NOTE: Use minimum 14 AWG supply cable with two insulated copper conductors (white and black) and one bare ground wire.

  • Page 8: Installation Options

    Example: heater are: 12.8" (326 mm) x 8.1" Distance from Distance from (206 mm) x 3.5" (89 mm) deep. floor front wall 54" 6" NOTE: The heater does not 36" 2" require any additional venting. www.dimplex.com...
  • Page 9 Heater Installation Figure 3 Distance from front wall Distance from floor 10.0 ft (305 cm) Wiring ON/OFF SWITCH (PILOT LIGHT) THERMAL CUTOUT Relay Board 3001890100...
  • Page 10 3. Remove the 3 wires from within 1. On the back of the unit, remove the unit. the cable clamp by removing the screw at the top (Figure 4). 4. Connect the black wire (live) from the unit to the black wire from power supply. www.dimplex.com...
  • Page 11 Heater Installation Installation with Opti-myst 5. Connect the white wire Cassette (neutral) from the unit to the white wire from power supply. Follow the installation instructions 6. Connect the green wire provided with the Opti-myst (ground) from the unit to the Cassette.
  • Page 12 Connect the 2 pin connector to the 2 pin connector from the Opti-myst cassette heater control wire harness. WARNING: Disconnect power before attempting any maintenance or cleaning to reduce the risk of fire, electric shock or damage to persons. www.dimplex.com...

  • Page 13: Operation

    'O' position, the unit is Off. unplug the unit and call Glen Dimplex Americas at When connected into a Dimplex 1-888-346-7539 for technical Optimyst Cassette the heater can support. Please have your by controlled by remote control.

  • Page 14: Maintenance

    Do not use abrasive cleaners. Use a vacuum cleaner to clean out dust that may have accumulated in the vents. Technical Support Technical and troubleshooting support, as well as a list of replacement parts can be found on www.dimplex.com/customer_support www.dimplex.com...

  • Page 15: Warranty

    Product. performance of the products is with the What Glen Dimplex Americas will do in the purchaser, and in the event of a defect the event of a defect...
  • Page 16 DAMAGES, SO THE ABOVE LIMITATION serviceable parts of the product. OR EXCLUSION MAY NOT APPLY TO THE PURCHASER. • Glen Dimplex Americas will not be responsible for, and the limited warranty How State and Provincial law apply services shall not include, any expense...
  • Page 17 1-888-346-7539 | www.dimplex.com In keeping with our policy of continuous product improvement, we reserve the right to make changes without notice. © 2018 Glen Dimplex Americas...
