Tourner l'afficheur

6.6.1

Ouverture du couvercle

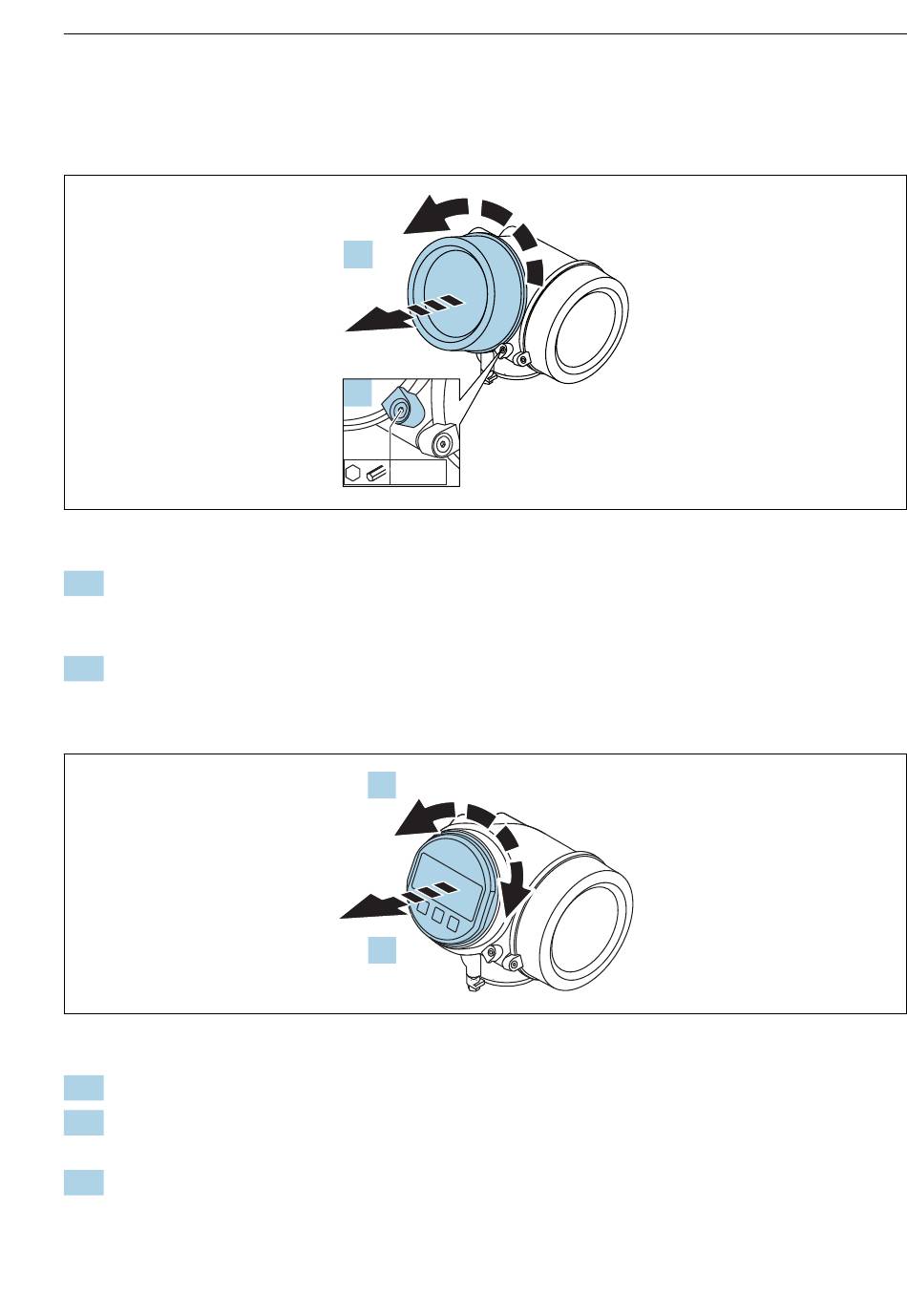

1. Dévisser la vis de la griffe de sécurité du couvercle du compartiment de l' é lectronique à
l' a ide d' u ne clé pour vis six pans (3 mm) et pivoter la griffe de 90 ° dans le sens inverse
des aiguilles d' u ne montre.
2. Dévisser le couvercle et vérifier le joint, le remplacer si nécessaire.
6.6.2

Rotation de l'afficheur

1. Retirer l' a fficheur en tournant légèrement.
2. Tourner le module d' a ffichage dans la position souhaitée : max. 8 × 45 ° dans chaque
direction.
3. Poser le câble de bobine dans l' e space entre le boîtier et le module électronique principal,
puis enficher le module d' a ffichage sur le compartiment de l' é lectronique jusqu' à ce qu' i l
s' e nclenche.
