Extech TKG250 Manuel D'utilisation

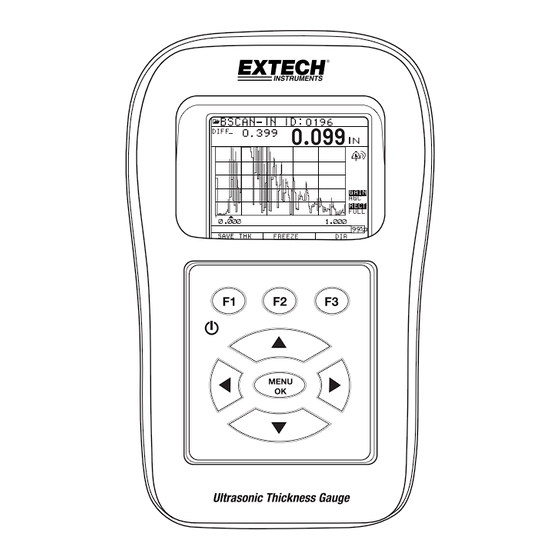

Jauge d'épaisseur à ultrasons
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
MANUEL D'UTILISATION
Modèle TKG250
Jauge d'épaisseur à ultrasons

Publicité

Table des Matières
loading

Manuels Connexes pour Extech TKG250

Sommaire des Matières pour Extech TKG250

  • Page 1 MANUEL D’UTILISATION Modèle TKG250 Jauge d’épaisseur à ultrasons...

  • Page 2: Garantie

    Extech Instruments GARANTIE FLIR Systems, Inc. garantit que cet appareil Extech Instruments est exempt de tous défauts matériaux et de fabrication pendant deux ans à compter de la date d’envoi (une garantie limitée de six mois s’applique aux capteurs et aux câbles). Si le renvoi de l’appareil pour réparation devient nécessaire durant ou après la période de garantie, contactez le...

  • Page 3: Responsabilité

    Jauge d’épaisseur à ultrasons, modèle TKG250 RESPONSABILITÉ Le contrôle par ultrasons est une fonction qui consiste à faire appel à l'appareil approprié (combinaison de composantes électroniques, de transducteur, de câble et de gel de couplage) aux fins de l'inspection et à un opérateur qualifié qui maîtrise l'utilisation du présent manuel, les instruments et toutes les procédures de calibrage.

  • Page 4: Table Des Matières

      Table des matières ..........Error! Bookmark not defined. 1 Mise en route ....................... 6   À propos de l'onde TKG250 ..................6   Probe Zero (Mise à zéro de la sonde) ............... 7   Fonctions du clavier ...................... 7  ...
  • Page 5 Ajustements de la forme de l’onde ................70   Zone morte ........................74   8 Spécifications techniques ..................77   Spécifications relatives au modèle TKG250 ............77   9 Options logicielles ....................80   Fonction Echo-to-Echo ....................80   B-Scan .......................... 80  ...

  • Page 6: Mise En Route

    à un seul côté. Le TKG250 offre une forme d'onde de couleur en direct (A-Scan). Le TKG250 permet un ajustement de gain, des conditions d'alarme par vibration et de clavier lumineux, ainsi qu'une fonction de notification automatique de remplacement du transducteur.

  • Page 7: Probe Zero (Mise À Zéro De La Sonde)

    élastique Probe Zero (Mise à zéro de la sonde) Lorsque vous mettez sous tension le TKG250, la jauge exécute une mise à zéro automatique du transducteur, éliminant ainsi la nécessité de l'exécution d'une mise à zéro sur une cale étalon (on-block zero). Il exécute également électroniquement la mise à zéro du transducteur à...

  • Page 8: Touches De Fonctions

    La jauge est équipée d'un écran couleur LCD TFT de style graphique avec une densité de 270 x 220 pixels. La visualisation de l'écran est optimale directement d'en haut ou légèrement sous la surface au lieu d'un côté à l'autre. Si les températures extérieures sont TKG250- FR V2.4 11/13...
  • Page 9 Jauge d’épaisseur à ultrasons, modèle TKG250 inférieures à 0 C (32 F), il peut en résulter une mise à jour plus lente des informations affichées sur l'écran. Dans le coin supérieur droit de l'écran de visualisation s'affiche le « mode des touches disponibles ».

  • Page 10: Utilisation Du Bloc-Piles

    Utilisation du bloc-piles Surveillance du niveau de charge des piles sur l'écran de visualisation Le TKG250 affiche en permanence le pourcentage de l'autonomie des piles dans le coin inférieur droit de l'écran de visualisation des mesures. Lorsque la jauge passe sous le niveau de 10 %, l'indicateur vire du vert au rouge et à...

  • Page 11: Remplacement Des Piles

    Jauge d’épaisseur à ultrasons, modèle TKG250 Remarque : Vous devez mettre hors tension le TKG250 afin de vous assurer du stockage dans la mémoire interne de l'appareil de toutes données enregistrées. Remplacement des piles Pour remplacer le bloc-piles, dévissez le couvercle du compartiment à piles situé dans la partie inférieure de la jauge, puis faites coulisser dehors les deux piles «...

  • Page 12: Utilisations De Base De La Jauge

    2 Utilisations de base de la jauge Mise sous tension de la jauge Pour mettre sous tension la jauge d'épaisseur TKG250, veuillez suivre les étapes ci-après 1. Appuyez sur la touche F1 et maintenez-la enfoncée pendant plus de 3 secondes.

  • Page 13: Exécution D'une Réinitialisation

    Jauge d’épaisseur à ultrasons, modèle TKG250 Exécution d'une réinitialisation Vous pouvez restaurer les paramètres de la jauge aux paramètres d'usine par défaut en exécutant une réinitialisation de la jauge. Remarque : L'exécution d'une réinitialisation supprime définitivement tous les paramètres enregistrés de la jauge et remplace les réglages avec les valeurs par défaut de l'usine.

  • Page 14: Réinitialisation Des Paramètres

    Pour exécuter une réinitialisation des paramètres, veuillez suivre les étapes ci-après : 1. À partir de l'écran d'Accueil, appuyez sur la touche F1 – Réinitialiser. L'écran Réinitialiser s'affiche. 2. Sélectionnez l'option Paramètres, puis appuyez sur la touche OK. L'écran ci- après s'affiche : TKG250- FR V2.4 11/13...
  • Page 15 Jauge d’épaisseur à ultrasons, modèle TKG250 Si vous souhaitez quitter cet écran, appuyez sur la touche F1 – Exit (Quitter) ou sur la touche F3 – No (Non) afin de ne pas poursuivre, puis retournez à l'écran d'Accueil. 3. Appuyez sur la touche F2 – Yes (Oui) pour exécuter une réinitialisation des Paramètres.

  • Page 16: Réinitialisation De La Base De Données/Des Paramètres

    (Automatique) à l'aide de l'option Bklight dans le Setup Menu/Display Menu (Menu Configuration/Menu Affichage). L'onde disparaît avec le rétro-éclairage automatiquement réglé sur Auto (Automatique) afin d'optimiser la visualisation sous divers éclairages tout en préservant l'autonomie des piles. TKG250- FR V2.4 11/13...
  • Page 17 Jauge d’épaisseur à ultrasons, modèle TKG250 Remarque : L'activation permanente du rétro-éclairage réduit l'autonomie des piles. Si vous réglez le rétro-éclairage sur Auto (Automatique), le rétro-éclairage s'active pendant les lectures actives et reste allumé pendant 12 secondes ou sauf indication contraire.

  • Page 18: À Propos De L'écran

    Extech Instruments À propos de l'écran Vous pouvez trouver les informations concernant toutes la jauge d'épaisseur TKG250, notamment le numéro du modèle, le numéro de la version et les coordonnées à partir de l'écran À propos de de la jauge. Pour accéder à l'écran À propos de, veuillez suivre les étapes ci-après :...

  • Page 19: Calibrage De La Jauge Et Prise De Mesures

    Jauge d’épaisseur à ultrasons, modèle TKG250 3 Calibrage de la Jauge et prise de mesures Le calibrage est le processus de réglage de la jauge correspondant à un matériau et un transducteur spécifiques avant de procéder à des tests sur le matériau afin de s’assurer de la précision de toutes les mesures effectuées.

  • Page 20: Calibrage De La Vitesse Et Calibrage À Zéro

    Le calibrage de la ligne à retard est effectué lors de chaque mise sous tension de la jauge d'épaisseur et de chaque sélection d'un transducteur, ou en cas de sélection d'un transducteur différent en cours de fonctionnement normal. TKG250- FR V2.4 11/13...

  • Page 21: Remise À Zéro Automatique

    Jauge d’épaisseur à ultrasons, modèle TKG250 Le calibrage de la ligne à retard est exécuté en mesurant l'écho du transducteur lui-même lorsqu'il est placé sur un matériau et que la surface du transducteur n'est pas couverte de gel de couplage.

  • Page 22: Mode Mesure Avec Un Enregistreur De Données

    Mesure. Mode Mesure avec un Enregistreur de données La jauge d'épaisseur TKG250 est équipée d'un enregistreur de données, et l'écran de visualisation en mode Mesure est identique à l'écran ci-après : Pour poursuivre en mode Mesure, veuillez suivre les étapes ci-après : 1.

  • Page 23: Réglages Des Paramètres En Mode A-Scan

    Jauge d’épaisseur à ultrasons, modèle TKG250 4 Réglages des paramètres en mode A-Scan : Outre la modification des paramètres à l'aide de la touche Menu OK, vous pouvez également régler les paramètres suivants en mode A-Scan : Unités (po, mm, usec) Niveau d'alarme (élevé, bas, élevé-bas, forte vibration , faible vibration, vibration forte-...
  • Page 24 être précises contrairement au cas de désactivation de celle- ci. Vous verrez également un curseur Echo-to-Echo dans la partie inférieure de l'écran qui indique l'endroit où la prise de mesures en en cours. TKG250- FR V2.4 11/13...

  • Page 25: Utilisation Du Mode Configuration Sur La Jauge

    Jauge d’épaisseur à ultrasons, modèle TKG250 5 Utilisation du mode Configuration sur la Jauge Les modes suivants sont disponibles : Pour sélectionner le mode Mesure, veuillez suivre les étapes ci-après : 1. Appuyez sur la touche Menu OK pour accéder au mode Mesure.
  • Page 26 OFF (Désactivé) ALARME OFF (Désactivée) BSCAN OFF (Désactivé) DIFF (Différentiel) OFF (Désactivé) E-TO-E OFF (Désactivé) FAST (Rapide) OFF (Désactivé) GAIN (Augmentation) 32 dB HOLD (Maintien) OFF (Désactivé) Voici une liste des éléments répertoriés sur l'écran Affichage : TKG250- FR V2.4 11/13...

  • Page 27: Utilisation De L'horloge

    » et la jauge passe à la couleur suivante disponible. Utilisation de l’horloge Le TKG250 est équipé d'une horloge interne en temps réel qui inclut l'année, le mois, le jour et l'heure. À partir de l'écran Initial Setup (Configuration initiale), appuyez sur Menu/OK, puis...
  • Page 28 DATE FMT (Format de la date) MM/JJ MINUTE HEURE 13 H JOUR MOIS ANNÉE 2005 Pour régler l'heure et la date, veuillez suivre les étapes ci-après : 1. Sélectionnez Clock option (Option Horloge) à partir de l'écran Setup (Configuration initiale). TKG250- FR V2.4 11/13...
  • Page 29 Jauge d’épaisseur à ultrasons, modèle TKG250 L'écran ci-après constitue un exemple de l'apparence de l'écran de réglage de l'horloge en fonction du réglage précédent. Pour modifier le Time Format (Format de l'heure), sélectionnez TIME FMT à l'aide des touches fléchées ascendante et descendante. Choisissez entre les options 12 H et 24 H à...

  • Page 30: Compréhension D'une Lecture Los

    Fast (Rapide), puis appuyez sur la touche OK. Ou une fois Fast (Rapide) mis en surbrillance, utilisez le mode Quick Access (Accès rapide) en appuyant sur la touche de navigation vers la gauche ou vers la droite tel qu'indiqué dans le coin supérieur droit de l'écran. TKG250- FR V2.4 11/13...
  • Page 31 Jauge d’épaisseur à ultrasons, modèle TKG250 Les paramètres suivants sont disponibles : 2. Sélectionnez le paramètre souhaité à l'aide des touches fléchées ascendante et descendante, puis appuyez sur la touche OK. 3. Appuyez à nouveau sur la touche OK pour accepter le paramètre, puis retournez au mode Mesure.
  • Page 32 L'écran ci-après reflète divers paramètres sélectionnés à partir de l'option Fast (Rapide). Par exemple, l'écran supérieur affiche la FASTMAX avec la mesure LAST MAX sur la LOS, et l'écran inférieur affiche la FASTMIN avec la mesure LAST MIN sur la LOS. TKG250- FR V2.4 11/13...

  • Page 33: Utilisation De L'option Gain

    Jauge d’épaisseur à ultrasons, modèle TKG250 Remarque : Le drapeau LOS indique la dernière valeur LAST MAX ou LAST MIN et s'affiche en fonction du paramètre FastMax ou FastMin. Pour réinitialiser le suivi de la lecture mesurée LAST MAX et LAST MIN, appuyez sur la touche OK (Menu).

  • Page 34: Utilisation De L'option Diff

    Dans l'écran du mode Mesure, l'option Gain que vous sélectionnez s'affiche à gauche de l'indicateur de niveau de charge des piles tel qu'illustré sous la lettre F représentant « freeze flag » (figer le drapeau) en bas à droite : Utilisation de l'option Diff TKG250- FR V2.4 11/13...

  • Page 35: Utilisation De L'option Alarme

    0,500 po, une lecture de 0,250 po donne 50 % comme résultat. Utilisation de l'option Alarme À partir de l'écran Measurement (Mesure), la jauge d'épaisseur TKG250 offre divers réglages d'alarme afin de vous alerter en cas d'atteinte de seuils bas ou élevé grâce à des signaux sonores, des clignotements d'affichage, des vibrations (en cas d'activation) et au clavier qui s'illumine.
  • Page 36 à des lectures mauvaises, à interpréter avec prudence ou bonnes.        Échos verts = bon Échos rouges = déclenchement d'alarme L'option Alarme est disponible à partir de l'écran Measurement (Mesure). TKG250- FR V2.4 11/13...
  • Page 37 Jauge d’épaisseur à ultrasons, modèle TKG250 1. Utilisez les touches fléchées ascendante et descendante pour mettre en surbrillance l'option Alarme, puis appuyez sur la touche OK ou vous pouvez utiliser le mode Quick Access (Accès rapide) à l'aide des touches de navigation vers la droite ou vers la gauche une fois Alarme mis en surbrillance) à...
  • Page 38 4. Définition du pourcentage (%) pour faire preuve de prudence. En ce mode, le pourcentage (%, saisi en fonction des points de réglage élevé et bas entraîne l'allumage en jaune de la forme d'onde et de la touche F2 : TKG250- FR V2.4 11/13...

  • Page 39: Réglage De L'alarme Visuelle Et Sonore

    Jauge d’épaisseur à ultrasons, modèle TKG250 Remarque : La limite du niveau d'alarme bas ne dépassera pas la limite du niveau d'alarme élevé. 5. À la fin de l'ajustage du paramètre, appuyez sur la touche OK pour retourner au mode Measure (Mesure).

  • Page 40: Utilisation De L'option Echo-To-Echo

    Remarque : En mode A-Scan, il convient de faire attention à vous assurer que vous avez accédé au mode approprié, mode Echo-to-Echo ou normal, car les lectures d'épaisseur et les calibrages connexes sont spécifiques aux modes. TKG250- FR V2.4 11/13...
  • Page 41 Jauge d’épaisseur à ultrasons, modèle TKG250  Ajustement manuel de Gain : Encore une fois, le gain vous permet parfois de vous assurer que vous effectuez des lectures sur l'écho approprié. Pour ajuster le gain, veuillez vous référer à la section 4 : Réglage des paramètres en mode A- Scan.
  • Page 42 (Vide de la zone morte), tandis que la seconde ligne rouge est dénommée « Blank After First Received echo » (Vide après réception du premier écho). La ligne blanche représente le laps de temps mesuré entre les deux échos corrects. TKG250- FR V2.4 11/13...

  • Page 43: Fonctions Spéciales De La Jauge

    Jauge d’épaisseur à ultrasons, modèle TKG250 6 Fonctions spéciales de la jauge La jauge d'épaisseur TKG250 comporte de nombreuses fonctions qui dépassent les éléments fondamentaux. Cette section traite en détail de ces fonctions spéciales de la jauge. Utilisation de l'option Enregistrer Vous êtes en mesure d'enregistrer vos données grâce à...

  • Page 44: Utilisation De L'option Freeze (Figer)

    2. Appuyez sur [F1] (Save) (Enregistrer) pour enregistrer la lecture. (Pour de plus amples informations, veuillez vous référer à la section Utilisation de l'option Enregistrer.) 3. Appuyez sur [F2] (Unfreeze) (Libérer) pour désactiver le mode Freeze (Figer). TKG250- FR V2.4 11/13...
  • Page 45 Jauge d’épaisseur à ultrasons, modèle TKG250 4. Appuyez sur [F3] (Dir) pour effectuer des opérations sur les fichiers. (Pour de plus amples informations, veuillez vous référer à la section Utilisation de l'option Répertoire.) 5. En mode Freeze (Figer) les options de menu sont désactivées. L'écran vous invite...

  • Page 46: Utilisation Du Mode Répertoire De L'enregistreur De Données

    Vous pouvez appuyer sur la touche F3 si Min ou Max n'est pas présent ou appuyez sur la touche Menu OK et afficher l'écran ci-après : Alors, l'écran ci-après s'affiche : Choisir un fichier : Nommer un fichier : saisissez le nom, puis appuyez sur la touche F3 à la fin TKG250- FR V2.4 11/13...
  • Page 47 Jauge d’épaisseur à ultrasons, modèle TKG250 Ensuite, vous devez utiliser les touches fléchées ascendante et descendante pour déterminer le type de fichier et le nombre de lectures stockées par fichier. Les nombreux types disponibles sont présentés ici : Vous devez également décider par fichier si vous souhaitez enregistrer l'épaisseur...
  • Page 48 [F3] (Dir) vous serez en mesure de consulter, créer, supprimer, sélectionner, renommer et d'effacer une épaisseur mémorisée, puis copier. 2. Utilisez les touches fléchées ascendante et descendante pour visualiser la liste des fichiers, puis sélectionnez-en un qui soit pertinent. TKG250- FR V2.4 11/13...

  • Page 49: Gestion Du Système De Fichiers De L'enregistreur De Données

    Grille [Col, Row]) afin de commencer à enregistrer des données dans le nouveau fichier. (Pour de plus amples informations, veuillez vous référer à la section Système de fichiers.) Gestion du système de fichiers de l'enregistreur de données Le TKG250 prend en charge les deux types de fichiers suivants :...
  • Page 50 A à Z + 26*26 pour AA à ZZ) = 7. A,1 à A,7 puis B,1 à B,7 puis Z,1 à Z,7 puis AA,1 à AA,7 puis AB,1 à AB,7 puis AZ,1 à AZ,7 puis BA,1 à BA,7 puis BB,1 à BB,7 puis TKG250- FR V2.4 11/13...

  • Page 51: Créer Un Nouveau Fichier

    Jauge d’épaisseur à ultrasons, modèle TKG250 ZZ,1 à ZZ,7 Remarque : Il existe quelques différents types de fichiers de grille : 2D, 3D et chaudière. Les deux exemples ci-dessus illustrent la manière dont les emplacements ID sont augmentés dans le fichier de type ROWINC uniquement. Ici la valeur de la ligne est augmentée en premier, pendant la mise à...
  • Page 52 Appuyez sur la touche OK pour accepter les caractères sélectionnés. En cas d'erreur, appuyez sur [F2] (Del) pour supprimer le dernier caractère du nom du fichier saisi. 5. Appuyez sur [F3] (Done) (Terminé) à la fin de la saisie du nom du fichier. L'écran ci-après s'affiche : TKG250- FR V2.4 11/13...

  • Page 53: Sélection D'un Fichier Linéaire Personnalisé

    Jauge d’épaisseur à ultrasons, modèle TKG250 6. Utilisez les touches de navigation vers la droite et vers la gauche pour sélectionner un type de fichier : LINEAR, ROWINC ou COLINC. Veuillez vous référer aux deux sections suivantes pour de plus amples informations sur la sélection du type de fichier correspondant au nouveau fichier.

  • Page 54: Sélection D'un Fichier De Grille Personnalisé

    à votre nouveau fichier et si vous souhaiter d'abord augmenter par ligne ou par colonne. En d'autres termes, dans quelle direction de votre grille souhaitez-vous avancer en premier (vers le haut ou par dessus) ? TKG250- FR V2.4 11/13...

  • Page 55: Consultation D'un Fichier

    Jauge d’épaisseur à ultrasons, modèle TKG250 Au terme de la sélection des valeurs de la END ROW (Ligne finale) et de la END COL (Colonne finale), appuyez sur F3 (Done) (Terminé). L'écran retourne au mode Mesure, affichant le nouveau nom du fichier et l'emplacement ID suivant sur la ligne supérieure tel qu'illustré...

  • Page 56: Consultation D'un Fichier Linéaire

    Remarque : impossible de restaurer une lecture effacée. Pour stocker une autre lecture dans l'emplacement de fichier qui vient d'être vidé par l'opération Clear (Effacer), mettez en surbrillance cet emplacement en appuyant sur la touche fléchée ascendante ou TKG250- FR V2.4 11/13...

  • Page 57: Consultation D'un Fichier De Grille

    Jauge d’épaisseur à ultrasons, modèle TKG250 descendante. Ensuite, appuyez sur OK pour accéder au mode de mesure. Lorsque vous avez la nouvelle lecture à stocker dans l'emplacement de fichier vidé, appuyez sur F1 (Save) (Enregistrer). La nouvelle lecture est enregistrée dans cet emplacement et l'écran affiche l'emplacement de fichier vide suivant dans le coin supérieur droit.
  • Page 58 Renommer, puis appuyez sur la touche OK pour renommer le fichier. 4. Utilisez les touches fléchées ascendante et descendante, de navigation vers la droite et vers la gauche pour sélectionner les caractères du nom du fichier. TKG250- FR V2.4 11/13...

  • Page 59: Effacement De Toutes Les Lectures Contenues Dans Un Fichier

    Jauge d’épaisseur à ultrasons, modèle TKG250 Appuyez sur la touche OK pour accepter les caractères sélectionnés. En cas d'erreur, appuyez sur [F2] (Del) pour supprimer le dernier caractère du nom du fichier saisi. 5. Appuyez sur [F3] (Done) (Terminé) à la fin de la saisie du nom du fichier.
  • Page 60 2. Utilisez les touches fléchées ascendante et descendante pour sélectionner l'option Clear File (Effacer le contenu d'un fichier), puis appuyez sur la touche OK pour effacer toutes les lectures d'épaisseur stockées dans ce fichier. L'invite de confirmation suivante s'affiche : TKG250- FR V2.4 11/13...

  • Page 61: Copie D'un Fichier

    Jauge d’épaisseur à ultrasons, modèle TKG250 Appuyez sur [F1] (Exit) (Quitter) pour quitter sans effacer les lectures d'épaisseur. Appuyez sur [F2] (Exit) (Quitter) pour effacer l'épaisseur mémorisée du fichier en entier. Appuyez sur [F3] (No) (Non) pour quitter sans effacer les lectures d'épaisseur.
  • Page 62 3. Utilisez les touches fléchées ascendante et descendante pour sélectionner l'option Copier, puis appuyez sur la touche OK. L'invite de confirmation suivante s'affiche avec le fichier Vide suivant affiché en surbrillance en tant que choix par défaut. TKG250- FR V2.4 11/13...

  • Page 63: Suppression D'un Fichier

    Jauge d’épaisseur à ultrasons, modèle TKG250 Appuyez sur la touche fléchée ascendante et descendante pour sélectionner un fichier Vide, puis appuyez sur OK pour lui attribuer un nouveau nom de fichier. L'écran ci-après s'affiche. 4. Utilisez les touches fléchées ascendante et descendante, de navigation vers la droite et vers la gauche pour sélectionner les caractères du nom du fichier, puis...
  • Page 64 Delete (Supprimer), puis appuyez sur la touche OK. L'invite de confirmation suivante s'affiche : Appuyez sur [F1] (Exit) (Quitter) pour quitter l'écran sans supprimer le fichier. Appuyez sur [F3] (No) (Non) pour quitter l'écran sans supprimer le fichier. TKG250- FR V2.4 11/13...
  • Page 65 Jauge d’épaisseur à ultrasons, modèle TKG250 4. Appuyez sur [F2] (Yes) (Oui) pour supprimer le fichier et le retirer du répertoire. Comparaison d'un fichier La comparaison d'un fichier requiert la version V2.0 ou ultérieure. La fonction de comparaison d'un fichier permet à l'opérateur de comparer 2 fichiers entre eux. À titre d'exemple, un fichier pris il y a 6 mois peut être comparé...
  • Page 66 Extech Instruments Comparaison d'un fichier avec absolu une fois choisis, les fichiers de structure identique s'affichent Comparaison d'un fichier en pourcentage (%) TKG250- FR V2.4 11/13...
  • Page 67 Jauge d’épaisseur à ultrasons, modèle TKG250 Vous verrez « curr. » (actuel) pour fichier actuel et « prev. » (précédent) pour le fichier précédent. Vous pouvez également choisir si vous souhaitez afficher la valeur différentielle comme lecture absolue ou en tant que pourcentage (%). Sous la touche Menu OK, écran de mesure, vous pouvez également aller à...
  • Page 68 Enregistrer sans aucune lecture valide. Spécifique aux fichiers chaudière, lorsque les remarques sont définies sur LOS sur un point central L-C-R d'une chaudière, Rib s'affiche et l'onde invite l'utilisateur à la fin des tubes où la lecture centrale peut reprendre. TKG250- FR V2.4 11/13...
  • Page 69 Jauge d’épaisseur à ultrasons, modèle TKG250 Les remarques sont configurées sur l'écran de l'enregistreur de données ; voici les trois choix : Sélectionnez une remarque pour la lecture à l'aide des touches fléchées ascendante et descendante, puis appuyez sur la touche OK. La remarque sélectionnée est stockée dans l'emplacement ID, et en fonction du type de fichier, augmentation de [Linear] (Linéaire),...

  • Page 70: Ajustements De La Forme De L'onde

    À titre d'exemple, si la touche de navigation vers la droite Rectifier l'appareil est mise en surbrillance, alors appuyez sur Menu/OK TKG250- FR V2.4 11/13...
  • Page 71 écho en pouce centré sur l'écran, à la droite de l'écran moins la gauche de l'écran équivaut à 0,28 po de gamme Le TKG250 offre une forme d'onde de couleur en direct avec ajustements. Seuls les opérateurs possédant une connaissance et une formation approfondies en matière d'ultrasons doivent ajuster les fonctions liées à...
  • Page 72 La forme d'onde de couleur est également idéale pour alerter l'opérateur d'une condition d'alarme, notamment : Bonnes lectures en vert Déclenchement d'alarme en rouge Prudence, % de haut ou de bas détecté Lecture d'épaisseur importante (F3) TKG250- FR V2.4 11/13...
  • Page 73 Jauge d’épaisseur à ultrasons, modèle TKG250 Épaisseur importante F3 = retourner au A-Scan Exécutez un « Range-pre-set » (Pré-réglage de gamme) ou un Suivi automatique du Zoom pour centrer les échos au milieu de l'écran indépendamment de la gamme de tests, permettant ainsi à...

  • Page 74: Zone Morte

    RECT. (Rectifier) Pour rectifier utilisez les touches fléchées ascendante et descendante pour sélectionner entre RF, Pleine onde, Moitié + ou Moitié -. Le paramètre par défaut est Pleine onde rectifiée. Zone morte TKG250- FR V2.4 11/13...
  • Page 75 Jauge d’épaisseur à ultrasons, modèle TKG250 Pour ajuster pour « Main bang blank » (Vide de la zone morte) ou « Blank after first received echo » (Vide après réception du premier écho). Utilisez les touches fléchées pour mettre en surbrillance « Blanking » (Zone morte), sélectionnez « Main bang blank »...
  • Page 76 Extech Instruments TKG250- FR V2.4 11/13...

  • Page 77: Spécifications Techniques

    Jauge d’épaisseur à ultrasons, modèle TKG250 8 Spécifications techniques Spécifications relatives à la Jauge d'épaisseur à ultrasons, modèle TKG250 avec forme d'onde de couleur en direct Dimensions : 127 mm (5 po) (L) x 76,2 mm (3 po) (L) x 31,75 mm (1,25 po) (H) Poids : 0,23 kg (8 onces) Gamme d'épaisseurs : 0,20 à...
  • Page 78 Étui de transport : Étui moulé sur mesure avec une dragonne pour opérateurs gauchers ou droitiers. Boîtier pour expédition : En plastique dur avec découpage moulé haute densité pour tous les accessoires Mode Freeze (Figer) : Fige l'affichage (idéal pour les mesures de températures élevées) TKG250- FR V2.4 11/13...
  • Page 79 Jauge d’épaisseur à ultrasons, modèle TKG250 Mode Hold (Maintien) : Maintient l'affichage pour retenir la dernière lecture d'épaisseur en mode d'affichage en vidéo inverse Matériels inclus : Jauge d'épaisseur à ultrasons, DK-537 moulé, 5 MHz 0,375 pouces de diamètre, manuel d'utilisation, câble USB, gel de couplage, étui de protection, boîtier de transport, programme d'interface XL de données.

  • Page 80: Options Logicielles

    Si vous appuyez sur F2 [STOP] (Arrêter) l'épaisseur minimale s'affiche au centre de l'écran pendant qu'un curseur vertical vous permet de passer en revue les lectures. Pendant la consultation la valeur d'épaisseur est mise à jour dans la partie supérieure TKG250- FR V2.4 11/13...
  • Page 81 Jauge d’épaisseur à ultrasons, modèle TKG250 droite de l'écran. Appuyez sur F1 [SAVE] (Enregistrer) pour enregistrer toutes les lectures. Le nombre de...

  • Page 82: Enregistrement D'un B-Scan En Mémoire

    (min) au centre de l'écran. F3 affiche Beg (Début) ou End (Fin) pour aller au début ou à la fin du fichier. Vous pouvez également utiliser les touches de navigation vers la gauche ou vers la droite pour déplacer le curseur (triangle) afin d'afficher l'épaisseur dans la partie supérieure droite au-dessus du triangle. TKG250- FR V2.4 11/13...

  • Page 83: Assistance Technique

    Veuillez vous référer aux informations ci-dessous : Calibrage, réparation et services après-vente FLIR Systems, Inc. offre des services de calibrage et de réparation pour les produits Extech Instruments que nous commercialisons. Nous fournissons également une certification NIST pour la plupart des produits.
