3.2.1.1 Commande directe
Le moteur est commandé directement par moyen de la boîte à boutons de commande.

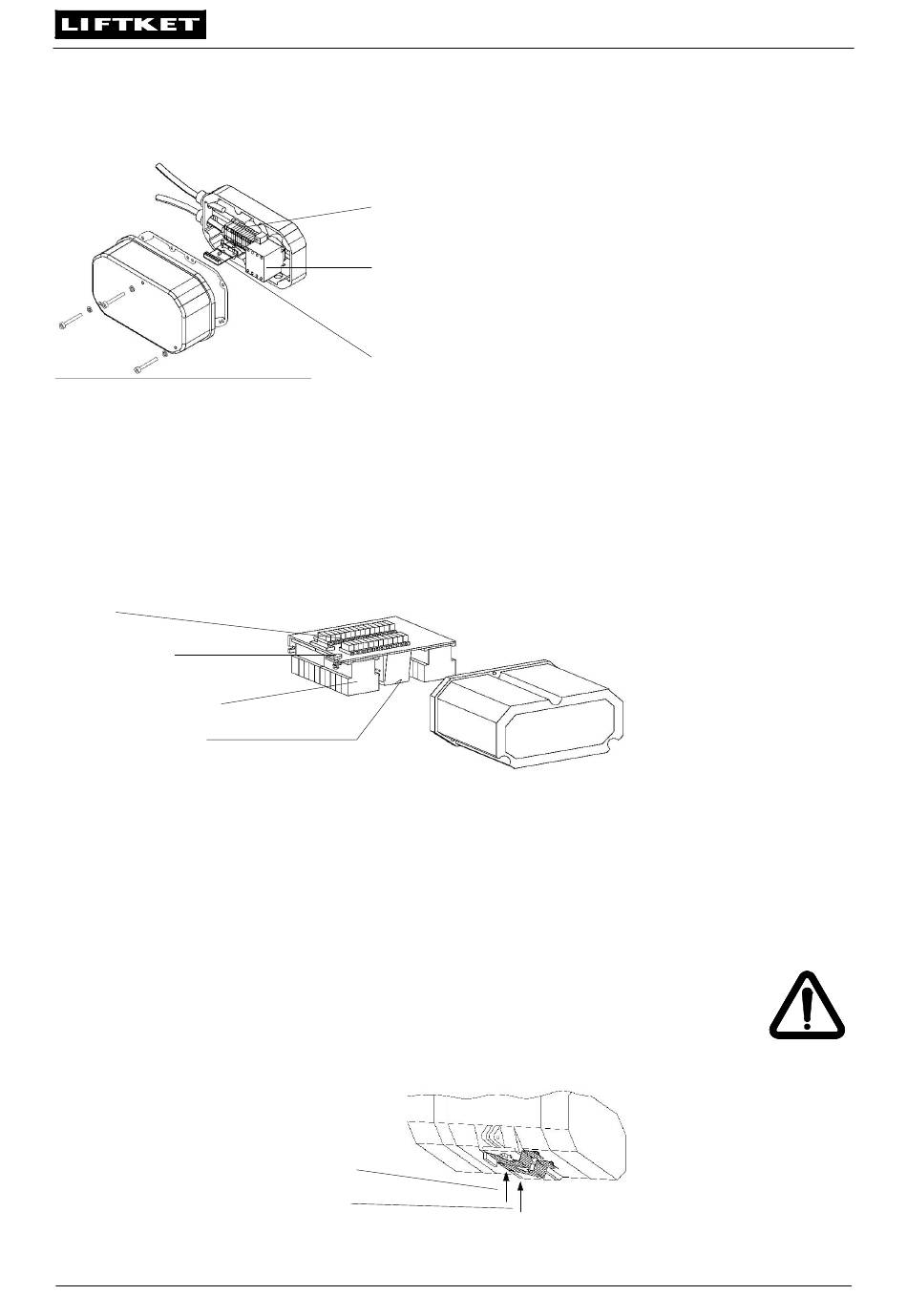

Illustration 18: Commande directe
3.2.1.2 Commande de très basse tension (commande relais de protection 24 V)
Cette commande est disponible en option.
La commande est réalisée grâce à un circuit de commande, alimenté par un redresseur de commande en courant de
24 V de tension. Le redresseur (avec changement des prises) peut être également utilisé avec d'autres tensions primai-
res. D'autres tensions de commande sont disponibles sur commande. Dans le cas où la commande serait équipé d'un
commutateur d'arrêt d'urgence selon la norme DIN EN 60204, partie 32, son presse-bouton se trouve sur la commande
principale, et le relais y appartenant se trouve sous le couvercle du palan côté raccordement électrique.
Bornes
Fusibles en verre
primaire et secondaire 1,25 A
Commutateurs solénoides
Redresseur commande
Illustration 19: Commande à très basse tension
3.2.2
230 V 1 phase 50 Hz
Les palans 230 V 1 phase 50 Hz dispose d'un moteur une phase asynchronisé, et d'un condensateur auxiliaire de dé-
marrage. Le condensateur de démarrage est actionné par un relais. Les détails du circuit électriques sont indiqués sur
le schéma électrique.
3.2.3
Contacts électriques de fin de course - levage
Les palans électriques à chaîne avec commande très basse tension sont équipés sur demande d'un
contact électrique de fin de course pour limiter la position haute et basse de la charge.
Lors de la mise en service de ces installations il faut impérativement vérifier la concordance des symbo-
les sur la boîte à boutons avec le sens de déplacement du crochet (voir 3.2.1) et vérifier que le contact de
fin de course correspondant débranche effectivement les fonctions de montée et de descente.
Commutateur de fin de course crochet inférieur
Commutateur de fin de course crochet supérieur
Illustration 20: Contacts électriques de fin de course pour commande très basse tension de 24 V.
16
Bornes
Relais auxiliaire frein, ou
relais de protection courant
Redresseur
