MANUEL D'INSTALLATION
DGA
Digicode avec électronique intégrée
®
3]

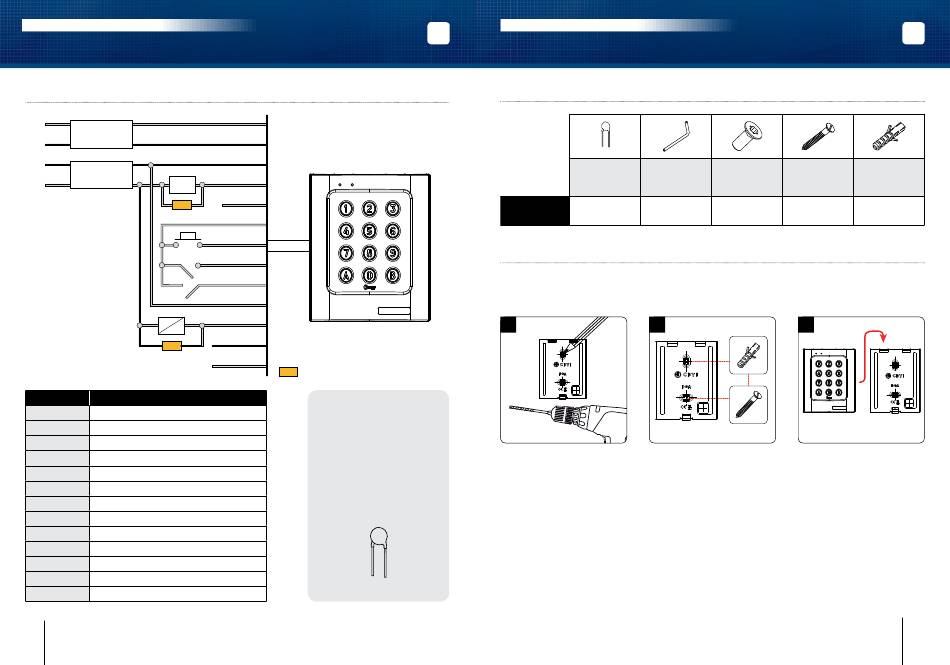

SCHÉMA DE RACCORDEMENTS
ALIMENTATION
230 V
12 V à 24 V AC
12 V à 48 V DC
VENTOUSE
ALIMENTATION
230 V
Verrouillage
V
P1
H
GACHE
V
REMISE A ZERO
Fils de sortie Correspondances
Noir Alimentation 12 V ou 24 V AC ou DC
Rouge Alimentation 12 V ou 24 V AC ou DC
Marron Contact repos du relais 1
Rose Commun du relais 1
Orange Contact travail du relais 1
Jaune Commun
Vert Bouton intérieur de sortie relais 1 P1
Vert clair Horloge H
Bleu Changement de code utilisateur
Bleu foncé Contact repos du relais 2
Violet Commun du relais 2
Gris Contact travail du relais 2
Blanc Remise à zéro
16
cdvigroup.com
Noir
Rouge
Rose [C1]
Marron [R1]
Orange [T1]
Jaune
Vert
Vert clair
Bleu
Violet [C2]
Gris [T2]
Bleu foncé [R2]
Blanc
V
Varistance
Ce produit est livré avec une
varistance. Celle-ci doit être
montée directement sur les
bornes de la gâche (ventouse,
moteur, ...) commandée par
l'équipement. Si
fonctionne avec
gâches, chacune doit être
équipée de varistance.
La varistance limite
surtensions provoquées par le
bobinage de la gâche – effet
de self.
MANUEL D'INSTALLATION
FR
DGA
Digicode avec électronique intégrée
®

4] KIT DE MONTAGE

Varistance 05D
DGA
5] MONTAGE
Après avoir vérifié que le kit de montage est complet, vous allez pouvoir procéder à l'installation
finale du produit. Réunissez le matériel approprié (Perçeuse, tournevis, mètre,...) et suivez les
recommandations de montage du DGA.
1
l'appareil
A l'aide du DGA, prenez les marques
plusieurs et percez les 2 trous de fixation (forêt
Ø 5 mm et profondeur minimum.
= 35 mm) ainsi que l'ouverture
pour le passage du câble électrique
les
destiné au clavier.
®
Vis TORX
Clé mâle coudée
à tête fraisée
®
680K
pour vis TORX T20
M4x10
1 1 1
2
(X2)
(X2)
Positionnez les 2 chevilles plastiques
dans les trous. Puis Fixez le fond du
DGA sur le support de votre choix,
à l'aide des vis cruciformes à têtes
fraisées. Passez le câble électrique
du DGA dans son ouverture et fixez
le à son support par le haut avec le
crochet supérieur.
FR
Vis cruciforme à Cheville
tête fraisée M4x30 plastique S5
2 2
3
Digicode
Bloquez le DGA sur son support
®
par l'intermédiaire de la vis TORX
et de son outil spécifique (clé mâle
coudée). Pour finaliser le montage
de ce produit, placez le cache-vis.
17
cdvigroup.com
