4.1.2 Câblage pour boîtier T12
1. Dévissez le couvercle (1) du compartiment
de raccordement.
2. Passez le câble (2) dans le presse-étoupe (3).
"
Attention !
Si possible, insérez le câble par le haut et
laissez une boucle pour que l'humidité
puisse s'écouler.
3. Raccordez le blindage de câble à la borne
de terre (4) dans le compartiment de
raccordement.
4. Effectuez le raccordement selon
l'affectation des bornes (voir ci-dessous).
5. Serrez le presse-étoupe (3).
6. Vissez le couvercle du boîtier (1).
7. Mettez l'appareil sous tension.

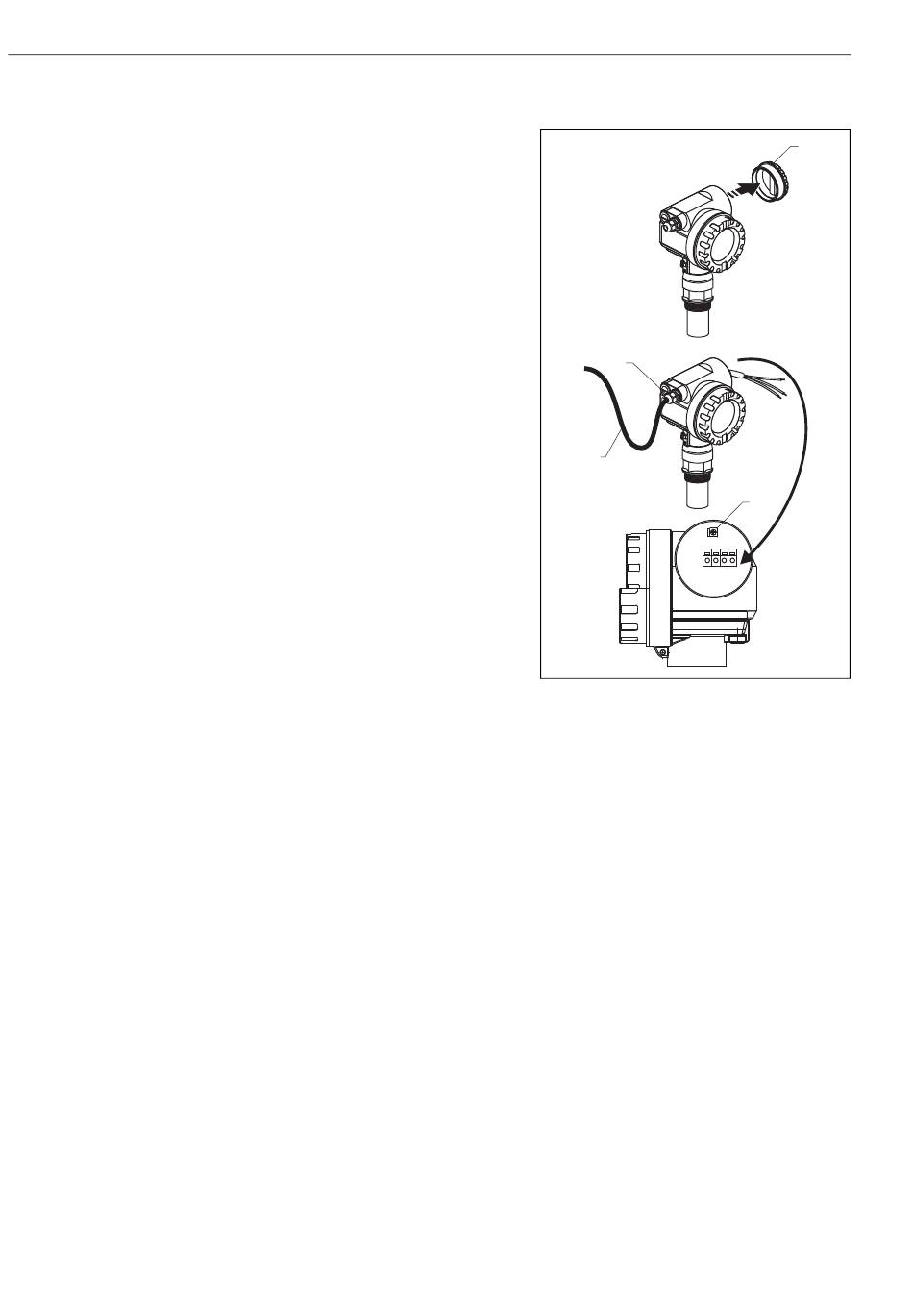

Prosonic M - HART
3
2
4
1 2 3 4
L00-FMU4xxxx-04-00-00-yy-009
