PME−MP01
4

Raccordement

AVERTISSEMENT
Avant de mettre l'appareil en service, veuillez consulter les consignes
de sécurité.
Les bornes d'entrée supportent les niveaux d'entrée maximaux suivants (des
valeurs supérieures peuvent entraîner la dégradation de l'appareil) :
Mode de fonctionnement
Tension, thermocouples, Pt100
Courant

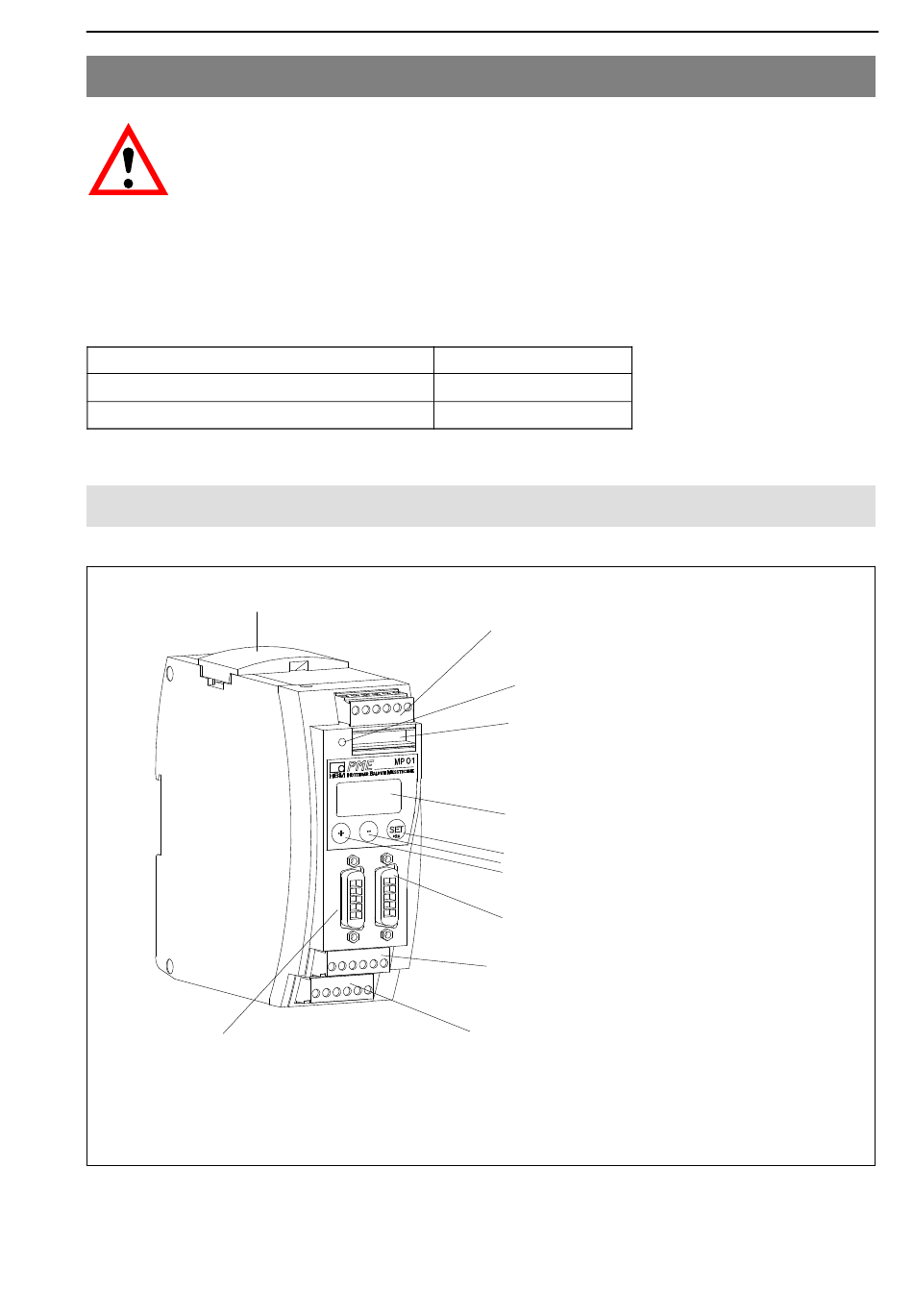

4.1 Vue d'ensemble des fonctions MP01

Connexion locale de bus CAN, tension d'alimentation et synchronisation entre les modules
Branchement de capteurs SENSOR 1/2
(borne à fiche 5 pôles); Voie 1 et Voie 2
1)
Isolation de potentiel au niveau de l'amplificateur de mesure (circuit de mesure) et de la tension d'alimentation
Entrées et sorties de commande ont un potentiel de référence commun
A0610−8.2 fr
Niveau d'entrée maxi
"100mA
Borne à fiche 1 :
Alimentation en tension 24V avec isolation de
potentiel, bus CAN, synchronisation
S
1 3
E
N
S
2 4
O
R
Borne à fiche 3 :
Entrées de commande avec isolation de
potentiel
Borne à fiche 4 :
Sorties de commande avec isolation de potentiel
(niveau 24 V), alimentation externe des sorties de
commande
"30V
DEL
Borne à fiche 2 :Adaptateur CAN pour
connexion PC/Laptop, paramétrage par bus
CAN
Ecran LCD à deux lignes
Touches de commande à
sensitives
Branchement de capteurs SENSOR 3/4
(borne à fiche 5 pôles); Voie 3 et Voie 4
1)
(niveau 24 V), sortie analogique
17
