Installation du poêle
Le sol doit être plan et horizontal. Le poêle ne peut être
posé que sur un sol suffisamment robuste. Pour proté-
ger le plancher, on pourra placer le poêle sur une tôle
ou une plaque de verre.
En présence de moquettes ou de tapis combustibles, il
faut utiliser une spark plaque de protection robuste et
résistante à la chaleur. Ce support de protection doit
dépasser de 50 cm vers l'avant et de 30 cm sur les cô-
tés à partir de l'ouverture du foyer du poêle. Sous le
poêle sans spark plaque de protection est requis.
Déroulement du montage
● On pourra raccorder au choix le tuyau du poêle de
Ø 150 mm en haut ou à l'arrière. L'appareil sera livré
déjà monté pour un raccordement en haut. S'il doit
être raccordé à l'arrière, il faudra procéder de la ma-
nière suivante:
- Retirer le couvercle à la paroi arrière.
- Remplacer le manchon de raccord et le couvercle
de fermeture de l'arrière.
● Si prévu, monter l'OEC (cf. chapitre «Montage
OEC»).
● Si aucun OEC n'est monté, enlever avec précaution
la feuille en mousse située entre le cache frontal in-
férieur et la plaque de base.
● Déterminer l'emplacement. Aucun objet confection-
né à partir de matériaux combustibles ne doit se
trouver ou être installé dans la zone de rayonnement
du poêle, donc à une distance inférieure à 80 cm,
mesurée à partir de la vitre de la porte du foyer.
Distance minimum de parois inflammables ou de
murs porteurs:
sur les côtés 20 cm et à l'arrière 20 cm
● Insérer la fourrure (incombant au maître d'œuvre)
dans la cheminée. La hauteur de raccordement peut
être fixée individuellement pour le raccord du tuyau
de poêle en haut, mais ne doit pas dépasser les
1,5 m à partir du manchon de raccord. Hauteur de
raccordement pour raccord du tuyau de poêle à l'ar-
rière voir chapitre „Caractéristiques techniques". Pas
de matériau combustible dans un rayon de 20 cm du
tuyau de poêle.
● Le tube du poêle doit être étanchéifié de manière
durable à ses deux extrémités avec un mastic pour
poêle.
● Glisser le poêle sur son emplacement prévu et
l'orienter de sorte que le tuyau s'adapte bien dans
la fourrure.
Les raccords de tuyaux de poêle doivent être
étanches. Le tuyau de poêle ne doit pas pénétrer
dans la cheminée.
Veuillez tenir compte du fait qu'une température
de 85°C peut être atteinte sur les murs d'installa-
tion conformément à la norme d'essai EN 13240 et
que ceci peut entraîner certaines décolorations sur
les tapisseries claires ou autres matériaux inflam-
mables de même nature.
22

Montage OEC

Monter l'OEC comme indiqué ci-après; la procédure di-
verge du montage décrit dans le manuel d'instruction
OEC:
● Ouvrir la porte du foyer.
● Dégager le cache frontal inférieur avec précaution
(Pos.8, Fig.3) en le tirant vers l'avant.
● Visser à bloc la patte de maintien moteur (6) avec
la douille d'écartement sur la console du moteur.
Pousser le moteur de commande (5) sur l'axe rotatif
du levier de coulisseaux d'air, puis bloquer la patte
de maintien moteur par encliquetage (Fig.1).

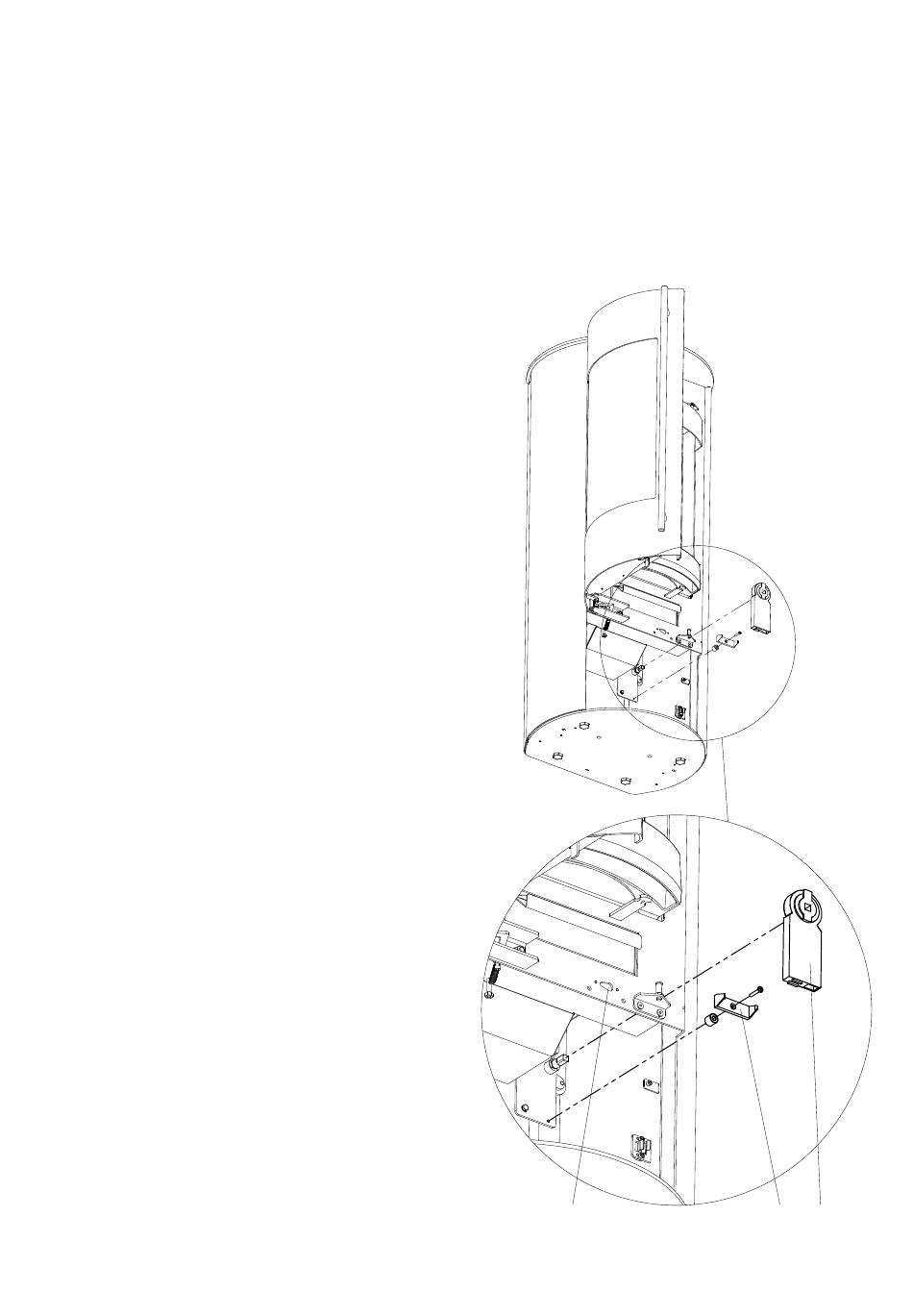

Fig.1
7
5 Moteur de commande
6 Patte de maintien moteur
7 Position fixation contacteur de porte
6 5
