- Page 1 AMC2 Extensions AMC2-16IOE / -8IOE / -16IE Installation Manual...
-
Page 3: Table Des Matières
Raccordement de l'alimentation 4.7.1 Alimentation directe 4.7.2 Alimentation via l'interface RS-485 4.7.3 Présentation - Alimentation/consommation RS-485 pour les modules d'extension 4.8.1 Adressage Connexion des sorties de relais 4.10 Connexion des dispositifs à entrée analogique Bosch Sicherheitssysteme GmbH 2016-11 | AMC2-16IOE |... - Page 4 | Table des matières AMC2 Extensions 4.11 Protection contre les accès non autorisés Fonctionnement Affichage de l'état de l'AMC2 Caractéristiques techniques Annexes Schémas de connexion Index 2016-11 | AMC2-16IOE | Bosch Sicherheitssysteme GmbH...
-
Page 5: Consignes De Sécurité
AC ou DC et confiez sa réparation à du personnel qualifié dans les cas suivants : – Détérioration du cordon ou de la fiche d'alimentation. – Infiltration de liquide ou chute d'un objet dans l'appareil. Bosch Sicherheitssysteme GmbH 2016-11 | AMC2-16IOE |... -
Page 6: Consignes De Sécurité
Ce faisant, vous éviterez tout dommage au niveau de l'appareil en cas de surtensions. 11. L'appareil doit être installé dans une zone à accès restreint. Consignes de sécurité Veuillez lire attentivement les instructions fournies ! 2016-11 | AMC2-16IOE | Bosch Sicherheitssysteme GmbH... - Page 7 Un avertisseur manuel ou à bris de glace normalement fermé (B) dans le câblage d'alimentation du verrou, de telle sorte que le verrou à sécurité intrinsèque puisse être immédiatement désactivé en cas d'urgence. Bosch Sicherheitssysteme GmbH 2016-11 | AMC2-16IOE |...
- Page 8 0° et 50° C. Mise au rebut Votre produit Bosch est conçu et fabriqué à partir de matériaux et composants de haute qualité qui peuvent être recyclés et réutilisés. 2016-11 | AMC2-16IOE |...
-
Page 9: Déballage
Si l'une des pièces ne figure pas dans l'emballage, avertissez le service client ou un représentant de Bosch Security Systems. Le carton d'emballage est le conditionnement le plus sûr pour transporter l'appareil. Conservez-le, ainsi que les autres emballages de l'appareil, en vue d'une utilisation ultérieure. -
Page 10: Informations Importantes
Rien dans la présente licence ne constitue une renonciation aux droits de Bosch vis-à-vis des lois en vigueur aux États-Unis en matière de copyright ou de toute autre loi fédérale ou étatique. Pour toute question concernant la présente licence, veuillez écrire à... -
Page 11: Internet
Des conseils et des raccourcis peuvent également figurer dans les remarques en question. Internet Si vous souhaitez en savoir plus sur ce produit ou obtenir des informations sur d'autres produits, veuillez consulter notre site Web à l'adresse http://www.boschsecurity.com. Bosch Sicherheitssysteme GmbH 2016-11 | AMC2-16IOE |... -
Page 12: Introduction

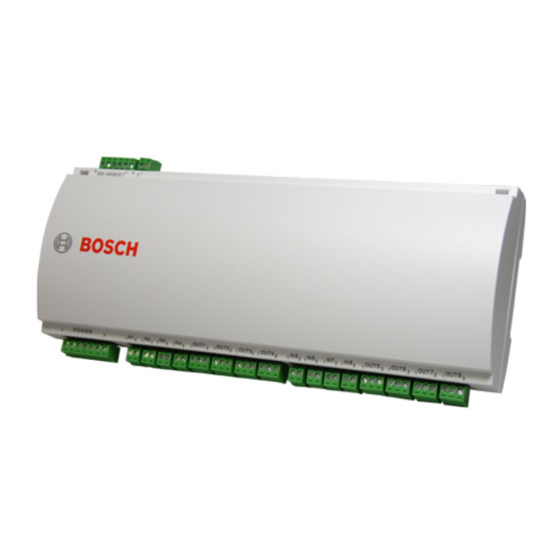

AMC2 Extensions Introduction Description 3.1.1 Extension AMC2-16IOE La carte d'extension AMC2-16IOE peut être utilisée avec un AMC2 controller. Elle fournit des entrées et sorties supplémentaires. Figure 3.1: Carte d'extension AMC2-16IOE L'AMC2 possède huit dispositifs à entrées analogiques et huit sorties de relais. Via ses dispositifs à entrées analogiques, l'AMC2 peut vérifier, par exemple, si un verrou est fermé... -
Page 13: Extension Amc2-8Ioe
AMC2 Extensions Introduction | fr Remarque! Un AMC2-16IOE ne fournir des signaux qu'à l'AMC2 auquel il est connecté. Il n'est pas possible d'effectuer un transfert de signal vers un autre AMC2. Remarque! Selon le système logiciel, il est possible de connecter jusqu'à... -
Page 14: Extension Amc2-16Ie
| Introduction AMC2 Extensions Remarque! L'AMC2-8IOE est identique à tout point de vue au AMC2-16IOE, à l'exception du nombre d'entrées et de sorties. Sauf mention contraire, les informations contenues dans le présent manuel font référence aux trois extensions décrites ici. -
Page 15: Configuration De L'équipement
AMC2 Extensions Introduction | fr Remarque! L'AMC2-16IE est identique à tout point de vue au AMC2-16IOE, à l'exception des sorties manquantes. Sauf mention contraire, les informations contenues dans le présent manuel font référence aux trois extensions décrites ici. Configuration de l'équipement Figure 3.4: Interfaces - Présentation... -
Page 16: Caractéristiques De Performance
– sans tension, l'alimentation est externe (mode sec) – l'alimentation est fournie en interne (mode humide) – 16 entrées analogiques avec alimentation interne – Vitesse de transfert vers l'interface d'extension : 9,6 kBit/s 2016-11 | AMC2-16IOE | Bosch Sicherheitssysteme GmbH... -
Page 17: Présentation Du Système
Si l'alimentation est externe est utilisée, cela doit également garantir une alimentation sans coupure (UPS). Exemple : alimentation Bosch APS-PSU-60 (F.01U.282.970). Présentation du système Le module d'extension AMC2-16IOE est connecté au contrôleur d'accès AMC2. Par défaut, il est connecté via RS-485. Bosch Sicherheitssysteme GmbH 2016-11 | AMC2-16IOE |... - Page 18 La configuration minimum se compose des éléments suivants : – un PC avec logiciel système, – un contrôleur AMC2, – une alimentation AMC, – un boîtier AMC. – La configuration maximum dépend du logiciel système, 2016-11 | AMC2-16IOE | Bosch Sicherheitssysteme GmbH...
-
Page 19: Installation
L'AMC2-16IOE peut être fixé sur un rail de montage standard 35 mm, via un mécanisme encliquetable. Fixez l'AMC2-16IOE sur le bord supérieur du rail de montage [1]. Enfoncez ensuite le périphérique et encliquetez-le sur le rail en le poussant vers l'arrière [2]. -
Page 20: Démontage
Remarque! Pour retirer l'AMC2-16IOE d'un rail de montage, retirez d'abord tous les connecteurs enfichables. Enfoncez l'AMC2-16IOE jusqu'à ce que le bord inférieur sorte du rail de montage [1]. Retirez l'extrémité inférieure de l'AMC2-16IOE du rail de montage [2]. Figure 4.2: Démontage du périphérique AMC2 d'un rail de montage... -
Page 21: Ouverture Du Boîtier
Remarque! Pour ouvrir l'AMC2-16IOE, retirez d'abord tous les connecteurs enfichables. Le boîtier de l'AMC2-16IOE comprend un capot supérieur monté avec un dispositif de fermeture encliquetable à deux points sur un châssis. Pour ouvrir le boîtier, enfoncez les deux dispositifs encliquetables à l'aide d'un tournevis, puis faites pivoter le capot vers le bas. -
Page 22: Fermeture Du Boîtier
Insérez les crochets situés sur le bord inférieur du capot avant dans les saillies du bord inférieur du capot arrière en plastique [1]. Assurez-vous que le logo BOSCH n'est pas à l'envers. Le bord supérieur du capot avant est maintenant aligné... -
Page 23: Câblage
Remarque! Risque de dommages Les câbles utilisés dans le système de contrôle d'accès AMC2-16IOE ne sont pas sujets aux interférences électriques. Toutefois, vous devez veiller à ne pas acheminer les câbles à proximité de câbles et équipements de commutation fortement sollicités. - Page 24 à l'interface d'extension. Concernant les entrées, les valeurs de chute de tension spécifiques doivent être prises en compte. Reportez-vous à Connexion des dispositifs à entrée analogique, Page 38. 2016-11 | AMC2-16IOE | Bosch Sicherheitssysteme GmbH...
-
Page 25: Mise À La Terre Et Blindage
Configurez ces cavaliers uniquement si la mise à la terre ou le blindage n'est pas effectué(e) par d'autres moyens. Si l'AMC2-16IOE possède sa propre alimentation - comme dans le troisième exemple dans Présentation - Alimentation/ consommation, Page 29 - le blindage sera connecté à la broche 2 du connecteur d'alimentation - voir Schémas de... -
Page 26: Mise À La Terre Pour L'interface D'extension
Figure 4.5: Emplacement de la face inférieure du cavalier de masse Les paramètres par défaut du cavalier A1 sont utilisés. Le cavalier connecte la masse interne de l'AMC2-16IOE à la masse de l'interface esclave du RS-485. Configurez le cavalier A2 uniquement pour le premier AMC2-16IOE d'une ligne partagée-... -
Page 27: Raccordement De L'alimentation
Figure 4.6: Emplacement du connecteur d'alimentation Connectez une alimentation externe (10 - 30 Vdc) pour l'AMC2-16IOE à la broche 1 (positive) et à la broche 3 (0 V) du connecteur à vis enfichable. Si une alimentation sans coupure (UPS) est utilisée, la sortie de relais des signaux d'alimentation correcte depuis l'UPS est connectée aux broches suivantes :... -
Page 28: Alimentation Via L'interface Rs-485
L'alimentation peut être fournie par l'AMC2-4W. Dans ce cas, les broches d'alimentation 1 et 2 doivent être connectées, ainsi que les lignes de données sur les broches 3 - 6. Figure 4.7: Interface pour alimentation interne 2016-11 | AMC2-16IOE | Bosch Sicherheitssysteme GmbH... -
Page 29: Présentation - Alimentation/Consommation
AMC2 Extensions Installation | fr 4.7.3 Présentation - Alimentation/consommation Bosch Sicherheitssysteme GmbH 2016-11 | AMC2-16IOE |... - Page 30 2 x 5 V 50 VA 20 VA PS + AMC2 60 VA 5 VA 55 VA 25 VA PS + 3 extension 60 VA 3 x 5 V 45 VA 15 VA 2016-11 | AMC2-16IOE | Bosch Sicherheitssysteme GmbH...
- Page 31 Sur ces 55 VA, 25 VA peuvent être utilisés pour une charge constante (par ex., un lecteur de carte), les 30 VA restants étant destinés à une utilisation intensive occasionnelle (par ex., un ouvre- porte). Bosch Sicherheitssysteme GmbH 2016-11 | AMC2-16IOE |...
-
Page 32: Rs-485 Pour Les Modules D'extension
| Installation AMC2 Extensions RS-485 pour les modules d'extension L'AMC2-16IOE est connectée au contrôleur AMC2 via l'interface d'extension RS-485. Cette interface sera également utilisée pour connecter d'autres modules d'extension. Figure 4.9: Emplacement du bus du module d'extension RS-485 Figure 4.10: Connexion d'un module d'extension à un adressage... -
Page 33: Adressage
Connexion des sorties de relais Pour faire fonctionner les verrous ou les systèmes d'alarme, le AMC2-16IOE possède 16 sorties de relais en forme de C. Les sorties seront connectées aux connecteurs à vis enfichables à 3 broches S6 - 9, S14 - 17, S24 - 27 et S32 - 35 - reportez-vous au Schémas de connexion, Page 48. - Page 34 Figure 4.11: Emplacement des connecteurs de sorties de relais Chaque sortie de relais peut fonctionner en mode « humide », utilisant l'alimentation 12/24 Vdc interne de l'AMC2-16IOE pour les appareils externes ou en mode « sec » avec des contacts sans potentiel pour les systèmes alimentés en externe.
- Page 35 à celles listées ci-dessus. Un schéma de connexion complet des connecteurs de sorties de relais est présenté dans le Schémas de connexion, Page 48. Bosch Sicherheitssysteme GmbH 2016-11 | AMC2-16IOE |...
- Page 36 Remarque! Risque d'endommagement de l'appareil Ne connectez pas les appareils alimentés en externe en mode humide. Vous risqueriez d'endommager l'AMC2-16IOE. Chaque sortie de relais possède un paramètre de cavalier séparé sur la Description du dessous de carte électronique afin de sélectionner le mode sec (B1) ou humide (B2).
- Page 37 AMC2 Extensions Installation | fr Figure 4.14: Emplacement des cavaliers de sorties de relais Bosch Sicherheitssysteme GmbH 2016-11 | AMC2-16IOE |...
-
Page 38: Connexion Des Dispositifs À Entrée Analogique
4.10 Connexion des dispositifs à entrée analogique L'AMC2-16IOE dispose de entrées analogiques, par exemple, pour des mécanismes de verrouillage sans potentiel ou pour déterminer si un verrou est fermé ou ouvert. Les entrées seront connectées aux connecteurs à vis enfichable à 2 broches : - voir Schémas de connexion, Page 48. - Page 39 AMC2 Extensions Installation | fr L'AMC2-16IOE peut également détecter les conditions de câblage « court-circuit » et « interrompu », et déclencher une alarme si les périphériques appropriés sont connectés. 1. Porte ouverte : R 2. Porte fermée : R 3.
- Page 40 Tableau 4.3: Valeurs maximales de résistance de câble par combinaison de résistances utilisée (en Ohm) Remarque! Nous recommandons d'utiliser des résistances en série (R ) ne dépassant pas 5K6 pour obtenir des mesures précises. 2016-11 | AMC2-16IOE | Bosch Sicherheitssysteme GmbH...
-
Page 41: Protection Contre Les Accès Non Autorisés
Installation | fr 4.11 Protection contre les accès non autorisés Afin de protéger l'AMC2-16IOE contre tout accès non autorisé et ainsi prévenir toute tentative de sabotage de données sensibles, l'AMC2-16IOE fournit une interface supplémentaire pour connecter des contacts d'autosurveillance externes. Cette interface est un connecteur à... -
Page 42: Fonctionnement
| Fonctionnement AMC2 Extensions Fonctionnement Affichage de l'état de l'AMC2 L'AMC2-16IOE n'ayant pas d'affichage, l'AMC2 controller affiche les informations d'état sur les paramètres d'entrée et de sortie des cartes d'extension de l'AMC2cartes d'extension. Le mode d'affichage sélectionné reste configuré jusqu'à la prochaine utilisation du bouton. - Page 43 + = en ligne - = hors ligne « C » = compteur des paquets de données reçus de l'interface hôte. Connexion bus RS-485 : A = adresse 1 … H = adresse 8 Bosch Sicherheitssysteme GmbH 2016-11 | AMC2-16IOE |...
-
Page 44: Caractéristiques Techniques
Consommation AMC : 5 VA Périphériques : utilisation du PSU-60 – jusqu'à 55 VA – charge constante : 25 VA Connecteurs Connecteurs à vis enfichables Classe de protection IP30 Température ambiante 2016-11 | AMC2-16IOE | Bosch Sicherheitssysteme GmbH... - Page 45 Dimensions (L/H/P) Poids env. Remarque! La chute de tension entre l'alimentation et l'AMC2-16IOE a un effet sur les interfaces AMC. La chute de tension totale ne doit pas dépasser 2 V. Remarque! Pour déterminer l'incidence environnementale d'une installation, prenez en compte les valeurs les plus extrêmes de tous les périphériques concernés.
- Page 46 | Caractéristiques techniques AMC2 Extensions 2016-11 | AMC2-16IOE | Bosch Sicherheitssysteme GmbH...
- Page 47 AMC2 Extensions Caractéristiques techniques | fr Bosch Sicherheitssysteme GmbH 2016-11 | AMC2-16IOE |...
-
Page 48: Annexes
| Annexes AMC2 Extensions Annexes Schémas de connexion Figure 7.1: Borniers de l'AMC2-16IOE 2016-11 | AMC2-16IOE | Bosch Sicherheitssysteme GmbH... - Page 49 AMC2 Extensions Annexes | fr Figure 7.2: Borniers de l'AMC2-8IOE Bosch Sicherheitssysteme GmbH 2016-11 | AMC2-16IOE |...
- Page 50 Figure 7.3: Borniers de l'AMC2-16IE Alimentation, DC positif (10 V - 30 V) Blindage Alimentation (0 V) Alimentation sans coupure (signal d'alimentation correcte) - AC Alimentation sans coupure (signal d'alimentation correcte) - Batterie 2016-11 | AMC2-16IOE | Bosch Sicherheitssysteme GmbH...
- Page 51 Alimentation pour périphériques externes (10 - 30 V) Alimentation pour périphériques externes (0 V) Blindage Données RxTx+ Données RxTx- Masse (PAG) Tableau 7.4: Hôte/Interface d'extension Contact d'autosurveillance, entrée Contact d'autosurveillance, sortie Tableau 7.5: Contact d'autosurveillance externe Bosch Sicherheitssysteme GmbH 2016-11 | AMC2-16IOE |...
-
Page 52: Index
17 démontage, 20 résistance, 39 description carte 16 I, 14 sorties, 15, 16, 33, 44 Carte 16 E/S, 12 Carte 8 E/S, 13 entrées, 15, 16, 38 interface d'extension, 44 interfaces extension, 44 2016-11 | AMC2-16IOE | Bosch Sicherheitssysteme GmbH... - Page 54 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2016...
